zur Zehnder Serie:UniversalInhalt:3 Wandkonsolen bestehend aus:Wandhülse (60 mm) mit GewindestiftKombinationsdistanzstück (40 mm)Klemmstück3 Kunststoffdübel 8 × 40 mm3 Sechskantschrauben mit Schlitz 6 × 50 mm, verzinkt3 Unterlegscheiben, verzinkt1 Innensechskant-Schlüssel SW 2,5 mm1 Entlüftungsventil 1/4"MontageanleitungErhältlich in den Ausführungen:Standardlackierung weißSonderlackierungVerchromtSerie / Kollektion: UniversalTyp: InstallationsmaterialFarbe: weiß

zur Zehnder Serie:UniversalInhalt:3 Wandkonsolen bestehend aus:Wandhülse (60 mm) mit GewindestiftKombinationsdistanzstück (40 mm)Klemmstück3 Kunststoffdübel 8 × 40 mm3 Sechskantschrauben mit Schlitz 6 × 50 mm, verzinkt3 Unterlegscheiben, verzinkt1 Innensechskant-Schlüssel SW 2,5 mm1 Entlüftungsventil 1/4"MontageanleitungErhältlich in den Ausführungen:Standardlackierung weißSonderlackierungVerchromtSerie / Kollektion: UniversalTyp: InstallationsmaterialFarbe: weiß

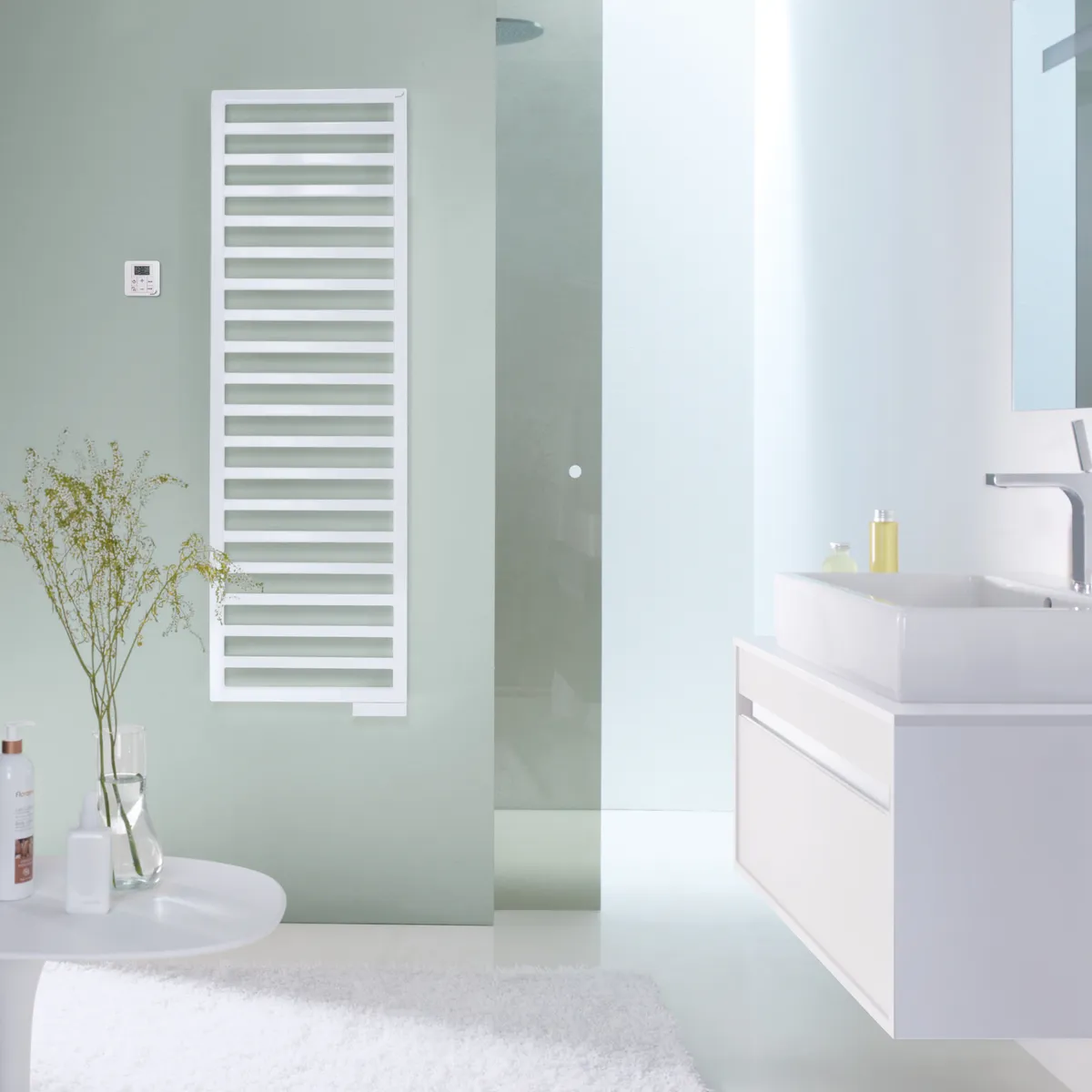

zur Zehnder Serie:QuaroZeno doppellagigInhalt:4 Wandhülsen (60 mm)4 Innensechskantschrauben 4 × 20 mm4 Kunststoffdübel 8 × 40 mm4 Sechskantschrauben mit Schlitz 6 × 50 mm, verzinkt4 Unterlegscheiben, verzinkt1 Innensechskant-Schlüssel SW 3 mm1 Design-Entlüftungsventil 1/2″2 Blindstopfen, verchromt1 EntlüftungsschlüsselMontageanleitungErhältlich in den Ausführungen:Standardlackierung weißSonderlackierungverchromtEdelstahlSerie / Kollektion: QuaroTyp: InstallationsmaterialFarbe: Verkehrsweiß (RAL 9016, glänzend)

zur Zehnder Serie:QuaroZeno doppellagigInhalt:4 Wandhülsen (60 mm)4 Innensechskantschrauben 4 × 20 mm4 Kunststoffdübel 8 × 40 mm4 Sechskantschrauben mit Schlitz 6 × 50 mm, verzinkt4 Unterlegscheiben, verzinkt1 Innensechskant-Schlüssel SW 3 mm1 Design-Entlüftungsventil 1/2″2 Blindstopfen, verchromt1 EntlüftungsschlüsselMontageanleitungErhältlich in den Ausführungen:Standardlackierung weißSonderlackierungverchromtEdelstahlSerie / Kollektion: QuaroTyp: InstallationsmaterialFarbe: Verkehrsweiß (RAL 9016, glänzend)

Ventilset Typ IVentilkörper Ausführung Winkeleck links ½" und Rücklaufverschraubung Ausführung Eckform ½"Ventilkörper mit voreinstellbarem Ventileinsatz (Voreinstellung 1-7) und Thermostat-Gewindeanschluss M 30 × 1,5inklusive 2 × 3/4" Überwurfmutter Eurokonus ⌀ 16,8 mm in Oberflächenfarbe des Ventilkörpers als Übergang zum Rohr, ½" Übergang zum Heizkörper in ChromTyp ITyp: HeizkörperarmaturFarbe: weißAbmessungen:Gewicht: 0,84 kg

Montageset für „Quaro“4 Wandhülsen (60 mm)4 Innensechskantschrauben 4 × 20 mm4 Kunststoffdübel 8 × 40 mm4 Sechskantschrauben mit Schlitz 6 × 80 mm, verzinkt4 Unterlegscheiben, verzinkt1 Innensechskant-Schlüssel SW 3 mm1 Design-Entlüftungsventil ½"2 Blindstopfen ½", verchromt1 EntlüftungsschlüsselMontageanleitungSerie / Kollektion: QuaroTyp: InstallationsmaterialFarbe: edelstahlAbmessungen:Gewicht: 0,23 kg

Serie / Kollektion: Togafür Warmwasser-Zentralheizung oder gemischten BetriebModell: TO-150-060Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 8,5 LiterBetriebsdruck (max.): 11,5 barHeizkörperexponent: 1,28Abmessungen:Breite: 600 mmHöhe: 1436 mmTiefe: 35 mmGewicht: 14,3 kgWärmeleistung in Watt:75/65/20: 871 Watt (EN 442)70/55/24: 616 Watt55/45/24: 373 Watt55/45/20: 450 WattWärmeleistung in Watt:EN 442: 890 W70/55/24: 628 W55/45/24: 378 W55/45/20: 457 WZuordnung der E- Patrone: (nicht im Lieferumfang enthalten)900 WattLieferumfang:Pulverbeschichtung nach DIN 55900, RAL 90162 × ½″- Anschlüsse für Vorlauf / Rücklauf1/4″- mit Entlüftungsventil rechtsAustauschmodell: 2 × ½″ seitlich, 1 × ½″ untenMontagezubehör im Farbton des HeizkörpersHinweis:Die Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostat.Gern bieten wir Ihnen das erforderliche Zubehör unverbindlich an.

Serie / Kollektion: Togafür Warmwasser-Zentralheizung oder gemischten BetriebModell: TO-070-045Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 3,4 LiterBetriebsdruck (max.): 11,5 barHeizkörperexponent: 1,26Wärmeleistung in Watt:EN 442: 890 W70/55/24: 628 W55/45/24: 378 W55/45/20: 457 WZuordnung der E- Patrone: (nicht im Lieferumfang enthalten)900 WattLieferumfang:Pulverbeschichtung nach DIN 55900, RAL 90162 × ½″- Anschlüsse für Vorlauf / Rücklauf1/4″- mit Entlüftungsventil rechtsAustauschmodell: 2 × ½″ seitlich, 1 × ½″ untenMontagezubehör im Farbton des HeizkörpersHinweis:Die Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostat.Gern bieten wir Ihnen das erforderliche Zubehör unverbindlich an.Wärmeleistung in Watt:75/65/20: 352 Watt (EN 442)70/55/24: 250 Watt55/45/24: 153 Watt55/45/20: 184 WattAbmessungen:Breite: 450 mmHöhe: 716 mmTiefe: 35 mmGewicht: 6,4 kg

Modell: MEP-180-050gleichmäßig angeordnete Flachrohreeingelassenen Schlitzenhorizontal angeordnete Flachrohre 70 × 8 mmumlaufender Dreikantprofilrahmenvollständig verschweißt, ohne sichtbaren SchweißstellenStandardfarbe: weiß*Abmessungen:Höhe: 1750 mmLänge: 500 mmWärmeleistung in Watt:EN 442: 79570/55/24: 56155/45/24: 33855/45/20: 408Technische Daten:Betriebsüberdruck: max. 4,0 barBetriebstemperatur: max. 110 °CLieferumfang:Heizkörper in Pulverbeschichtung nach DIN 55900, RAL 9016Handuchhalter verchromt1/2“- mit Entlüftungsventil chrom2 × ½″ mittig für Vorlauf / Rücklauf, Abstand 50 mm, unten2 × ½″ außen links und rechts, untenMontagezubehör im Farbton des HeizkörpersAusführung als Completto:Anschluss: Vorlauf / Rücklauf 2 × 3/4″ AG (nach hinten)Abstand 50 mm mittigVoreinstellbares Ventil AV9Thermostat chrom, frontseitig integriertHinweise:Der Heizkörper ist in zahlreichen Farbvarianten wählbar.Die Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostat.Gern bieten wir Ihnen das erforderliche Zubehör unverbindlich an.Serie / Kollektion: Metropolitan Barfür Warmwasser-Zentralheizung mit 50 mm-MittelanschlussModell: MEP-080-050Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 4 LiterBetriebsdruck (max.): 4 barHeizkörperexponent: 1,29Abmessungen:Breite: 500 mmHöhe: 805 mmTiefe: 39 mmGewicht: 9,8 kgWärmeleistung in Watt:75/65/20: 387 Watt (EN 442)70/55/24: 273 Watt55/45/24: 165 Watt55/45/20: 199 Watt

Design Heizkörper von ZehnderModell für den einfachen Heizkörpertausch (optimiertere Renovierungszeiten)pulverlackiert, RAL 9016 Standardgeringer Wandabstand (Montage)seitliche Anschlüsse für sauberen Austausch alter DIN-Radiatorentechnische InformationenSerie / Kollektion: UniversalModell: HU-180-060NA90Material: MetallTyp: HeizkörperForm: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 10,80 LiterBetriebsdruck (max.): 11,5 barHeizkörperexponent: 1,25Betriebstemperatur (max.): 110 °CAnschluss: seitlich 2 × ½" versenkt, drehbar rechts oder links, Anschlussmaß passend auf alte DIN-, Guss- oder Plattenheizkörper mit Nabenabstand 500 oder 900 mmAbmessungen:Breite: 600 mmHöhe: 1807 mmTiefe: 30 mmGewicht: 20,5 kgWärmeleistung in Watt:75/65/20: 1093 Watt (EN 442)70/55/24: 779 Watt55/45/24: 477 Watt55/45/20: 573 WattHinweis:nur für den Warmwasserbetriebpasst auf alte DIN der Guss- oder Plattenheizkörper mit Nabenabstand 900 mmModell: HU-180-060NA90Material: StahlTyp: HeizkörperForm: RechteckFarbe: weißMontage: auf WandFüllvolumen: 10,8 LiterBetriebsdruck (max.): 12 barHeizkörperexponent: 1,25Abmessungen:Länge: 615 mmBreite: 47 mmHöhe: 1947 mmTiefe: 30 mmGewicht: 24,6 kgWärmeleistung in Watt:75/65/20: 1093 Watt (EN 442)

Modell: RB-100-050Abmessungen H × L × T: 965 × 500 × 30 mmWandabstand: 65 ± 5 mmAufbau Heizkörper:vertikal angeordnete nach außen abgerundete D-Profilrohre 30 × 40 mmversetzte und diagonal angeordneten Flachrohren 70 × 8 mmein oder zwei horizontal ausgerichtete Flachrohre (je nach Bauhöhe)großzügige Aussparungen in zwei Ebenen ermöglicht das Aufhängen von mehreren Handtüchern4 Anschlüsse untenRahmen besteht aus:seitlich und oben angeordnete D-Profilrohreein Vierkantrohr 30 × 30 mm untenWärmeleistung:EN 442: 398 W70/55/24: 284 W55/45/24: 175 W55/45/20: 210 WLieferumfang:Heizkörper mit Pulverlackierung, standardmäßig im Farbton RAL 90162 × ½″ Anschlüsse mittig für Vorlauf / Rücklauf (Nabenabstand 50 mm)2 × ½″ Anschlüsse außen links und rechts½″ EntlüftungsventilMontagezuehör (Wandkonsolen)Technische Daten:mit CE-KennzeichnungBetriebsüberdruck max. 4 barBetriebstemperatur max. 110 °CHinweis:Die Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostat. Gern bieten wir Ihnen das erforderliche Zubehör unverbindlich an.Serie / Kollektion: Ribbonfür Warmwasser-Zentralheizung oder gemischten Betrieb mit 50 mm-MittelanschlussModell: RB-100-050Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 3,4 LiterBetriebsdruck (max.): 4 barHeizkörperexponent: 1,24Abmessungen:Breite: 500 mmHöhe: 965 mmTiefe: 30 mmGewicht: 10,1 kgWärmeleistung in Watt:75/65/20: 398 Watt (EN 442)70/55/24: 284 Watt55/45/24: 175 Watt55/45/20: 210 Wattmit 50 mm-Mittelanschluss

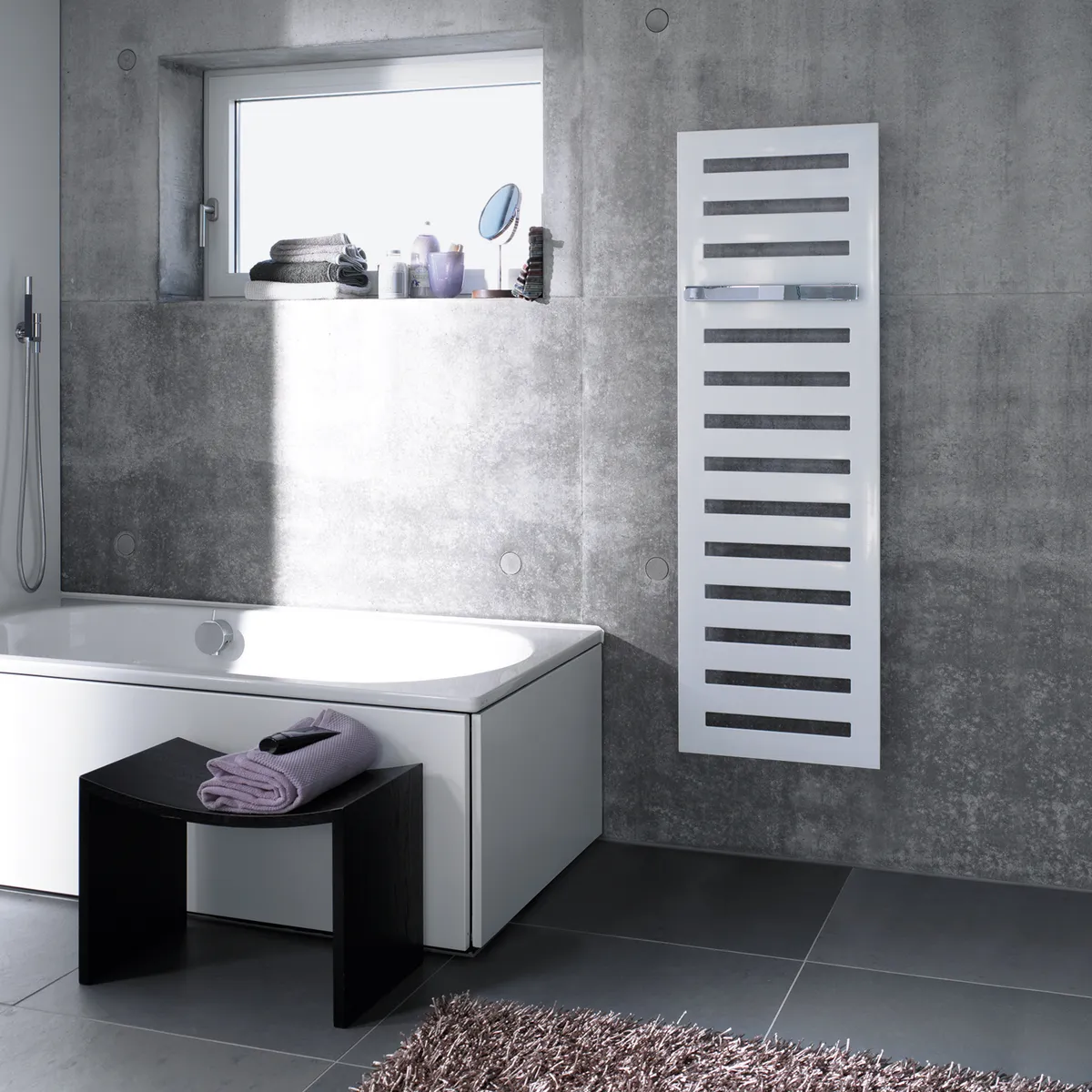

gleichmäßig angeordnete Flachrohreeingelassenen Schlitzenhorizontal angeordnete Flachrohre 70 × 8 mmumlaufender Dreikantprofilrahmenvollständig verschweißt, ohne sichtbaren Schweißstellendie Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostatfür Montage unter FensterFarbe Umbra Grey (RAL 7022)mit 50 mm-MittelanschlussWärmeleistung in Watt:75/65/20: 517 Watt (EN 442)70/55/24: 364 Watt55/45/24: 218 Watt55/45/20: 264 WattSerie / Kollektion: Metropolitan Barfür Warmwasser-ZentralheizungModell: MEP-070-090Material: StahlTyp: HeizkörperForm: RechteckFarbe: grauMontage: auf WandFüllvolumen: 5,2 LiterBetriebsdruck (max.): 4 barHeizkörperexponent: 1,3Betriebsüberdruck: max. 4,0 barBetriebstemperatur: max. 110 °CAusführung als Completto:Anschluss: Vorlauf / Rücklauf 2 × 3/4″ AG (nach hinten)Abstand 50 mm mittigVoreinstellbares Ventil AV9Thermostat chrom, frontseitig integriertWärmeleistung in Watt:75/65/20: 517 Watt (EN 442)Abmessungen:Länge: 900 mmHöhe: 700 mmTiefe: 39 mm

gleichmäßig angeordnete Flachrohreeingelassenen Schlitzenhorizontal angeordnete Flachrohre 70 × 8 mmumlaufender Dreikantprofilrahmenvollständig verschweißt, ohne sichtbaren Schweißstellendie Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostatfür Montage unter FensterFarbe Umbra Grey (RAL 7022)mit 50 mm-MittelanschlussWärmeleistung in Watt:75/65/20: 517 Watt (EN 442)70/55/24: 364 Watt55/45/24: 218 Watt55/45/20: 264 WattSerie / Kollektion: Metropolitan Barfür Warmwasser-ZentralheizungModell: MEP-070-090Material: StahlTyp: HeizkörperForm: RechteckFarbe: grauMontage: auf WandFüllvolumen: 5,2 LiterBetriebsdruck (max.): 4 barHeizkörperexponent: 1,3Betriebsüberdruck: max. 4,0 barBetriebstemperatur: max. 110 °CAusführung als Completto:Anschluss: Vorlauf / Rücklauf 2 × 3/4″ AG (nach hinten)Abstand 50 mm mittigVoreinstellbares Ventil AV9Thermostat chrom, frontseitig integriertWärmeleistung in Watt:75/65/20: 517 Watt (EN 442)Abmessungen:Länge: 900 mmHöhe: 700 mmTiefe: 39 mm

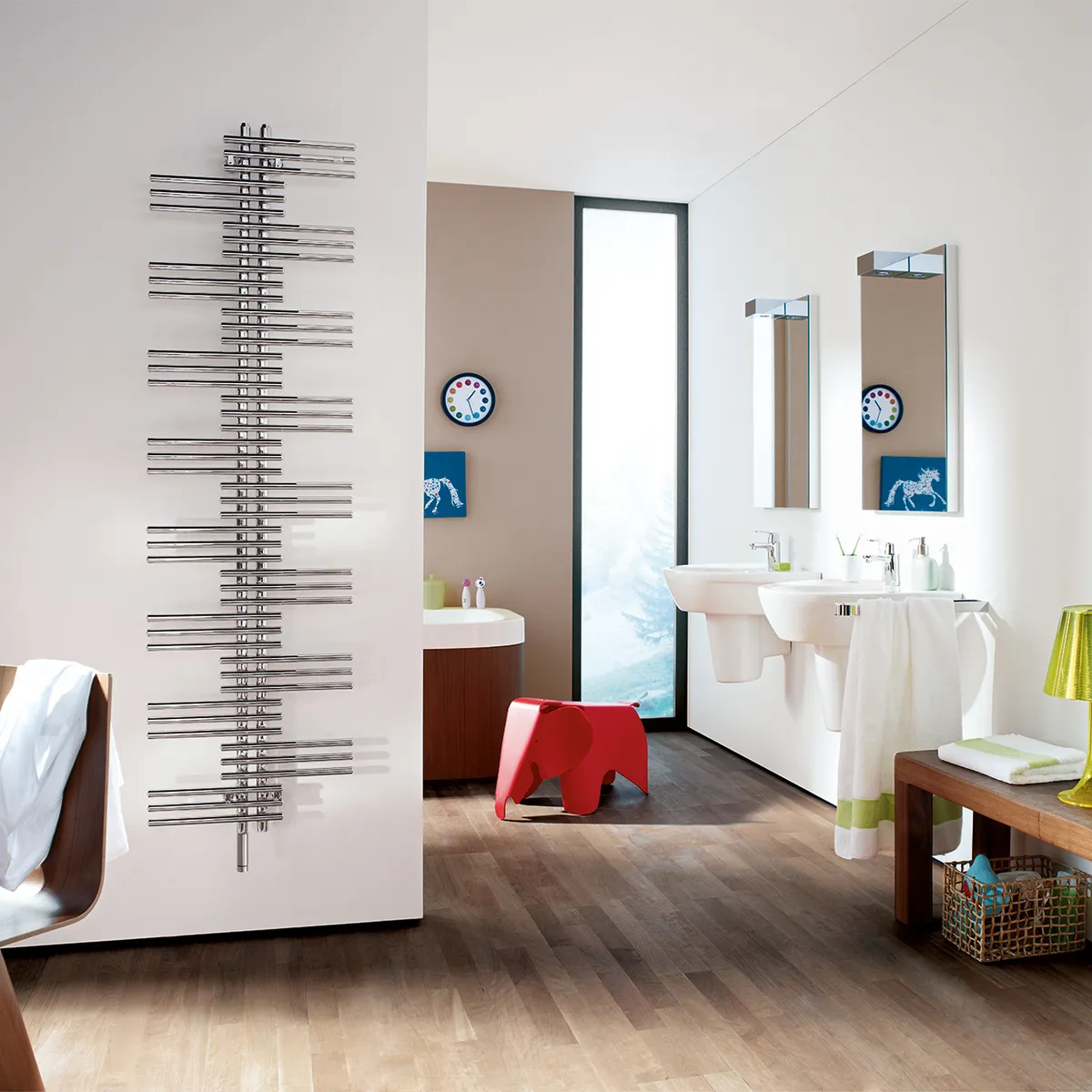

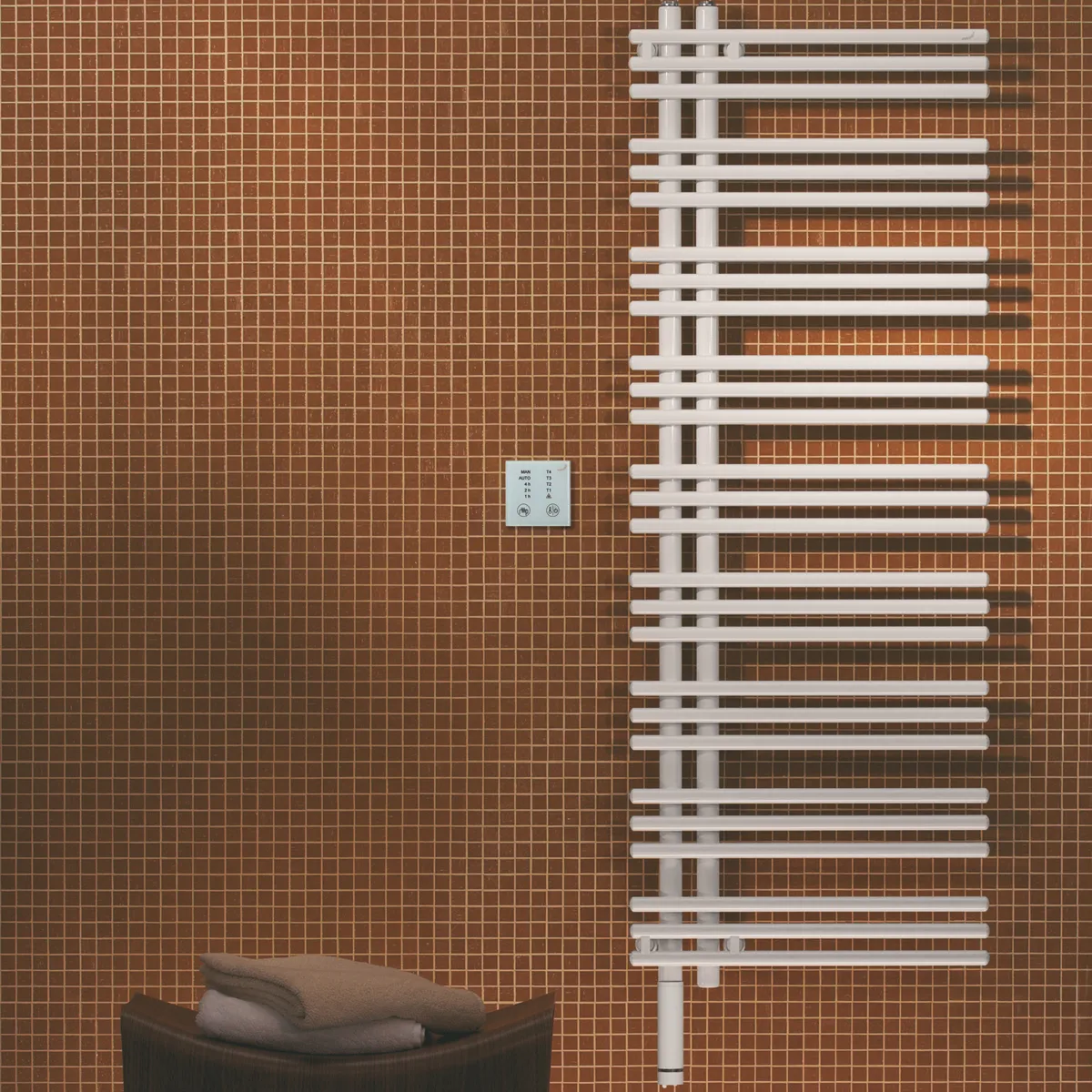

Modell: YAD-170-040Abmessungen: H × L 1736 × 378 mmZuordnung E-Patrone: 600 W (nicht im Lieferumfang)im Elektro-Mixbetrieb wird zusätzlich die Yucca Anschlussaramtur mit Blende lang empfohlenhorizontal angeordnete Präzisions-Stahlrohre ⌀ 20 mmvertikal angeordnete Sammelrohre ⌀ 30 mmvollständig verschweißtLieferumfang:Heizkörper mit Pulverlackierung, standardmäßig im Farbton RAL 9016, auf Wunsch in Sonderfarbe.Ausführung: doppellagig4 × ½″ - Anschlüsse für Vorlauf, Rücklauf, Entlüftung2 × ½″ - EntlüftungsventilMontagefertig mit Wandkonsolen im Farbton des Heizkörpers.Eignung als:Warmwasser-Zentralheizung oder für den gemischten BetriebWärmeleistung:EN 442: 825 W70/55/24: 580 W55/45/24: 348 WHinweis:Die Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostat. Gern bieten wir Ihnen das erforderliche Zubehör unverbindlich an.Serie / Kollektion: Yucca Asymfür Warmwasser-Zentralheizung oder gemischten Betrieb mit 50 mm-SeitenanschlussModell: YAD-170-040Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 7,81 LiterBetriebsdruck (max.): 12 barHeizkörperexponent: 1,3Abmessungen:Breite: 378 mmHöhe: 1736 mmTiefe: 64 mmGewicht: 31,74 kgWärmeleistung in Watt:75/65/20: 825 Watt (EN 442)70/55/24: 580 Watt55/45/24: 348 Watt55/45/20: 421 Watt

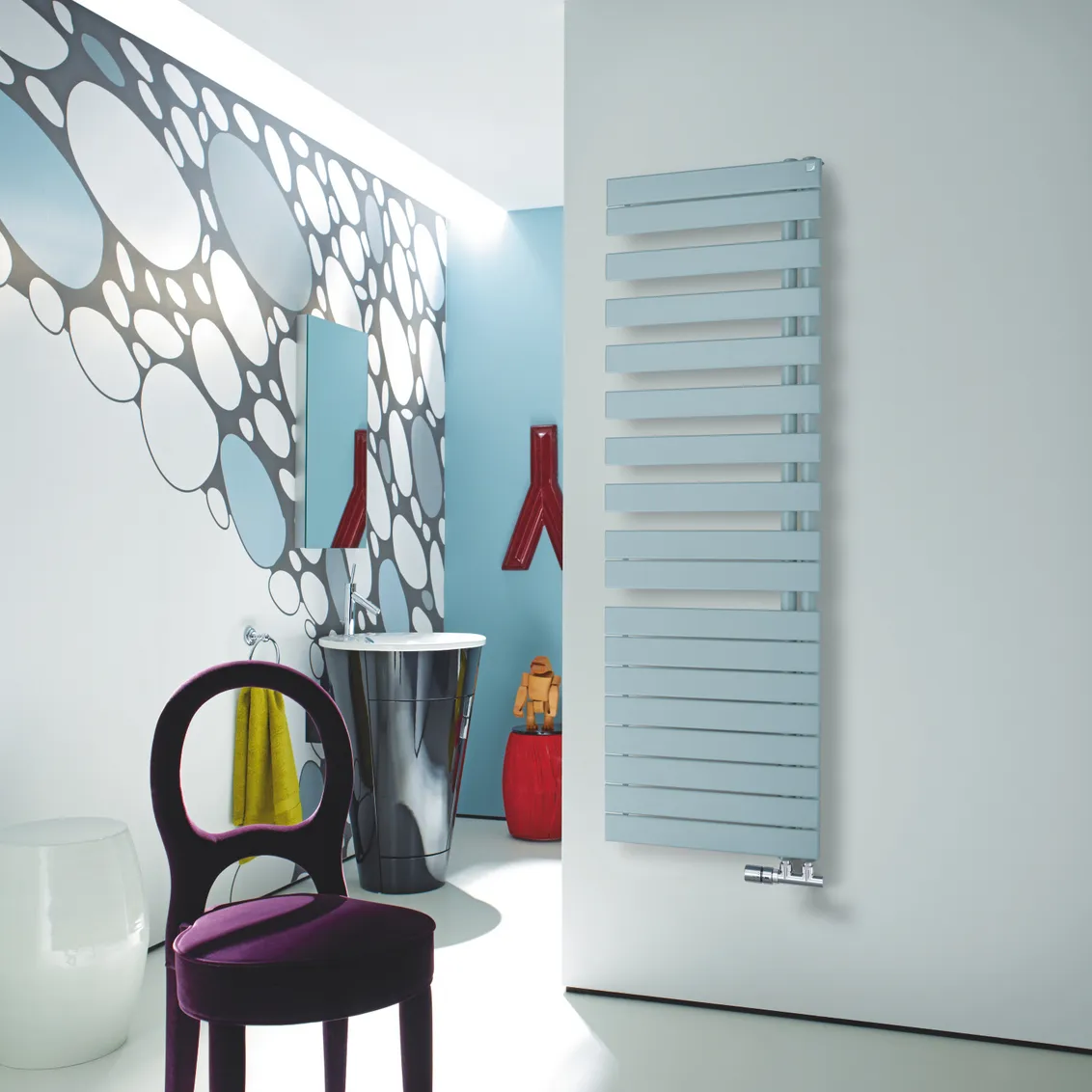

Modell: ROFR-080-055Maße H × L: 805 × 550 mmPulverbeschichtetWärmeleistung in Watt:nach EN 442: 42970/55/24: 30755/45/24: 18955/45/20: 227Lieferumfang:2 × 1/2“- Anschlüsse für Vorlauf/Rücklauf1/8″- EntlüftungsventilMontagezubehör im Farbton des HeizkörpersHinweis:Die Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostat.Gern bieten wir Ihnen das erforderliche Zubehör unverbindlich an.Serie / Kollektion: Roda Spa Asymfür Warmwasser-Zentralheizung mit 50 mm-SeitenanschlussModell: ROFR-080-055Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 4,01 LiterBetriebsdruck (max.): 4 barHeizkörperexponent: 1,24Ausführung: rechtsAbmessungen:Breite: 550 mmHöhe: 805 mmTiefe: 47 mmGewicht: 10,1 kgWärmeleistung in Watt:75/65/20: 429 Watt (EN 442)70/55/24: 307 Watt55/45/24: 189 Watt55/45/20: 227 Watt

vernickeltradial drehbar1/2 Zollselbstdichtend1/2″Typ: InstallationsmaterialFarbe: vernickeltAbmessungen:Gewicht: 0,02 kg

Rosetten zur Verkleidung bestehender Anschlüsse, zweiteilig, Set bestehend aus zwei Rosetten ⌀ 45 mmfür Rohr ⌀ 12 mmTyp: InstallationsmaterialFarbe: weißAbmessungen:Durchmesser ⌀: 12 mmGewicht: 0,01 kg

1/8″Typ: InstallationsmaterialFarbe: vernickeltAbmessungen:Gewicht: 0,02 kg

3/8″Typ: InstallationsmaterialFarbe: vernickeltAbmessungen:Gewicht: 0,02 kg

Entlüftungsventil vernickelt, selbstdichtend¼"1/4″Typ: InstallationsmaterialFarbe: vernickeltAbmessungen:Gewicht: 0,02 kg

Entlüftungsventil vernickelt, selbstdichtend½"1/2″Typ: InstallationsmaterialFarbe: vernickeltAbmessungen:Gewicht: 0,03 kg

selbstdichtendbis maximal 18 Bar½″1/2″Typ: InstallationsmaterialFarbe: verchromtAbmessungen:Gewicht: 0,02 kg

Klemmring-Set, 2 Stück für Kupferrohr ⌀ 15 mm15Material: MessingTyp: HeizkörperarmaturAbmessungen:Durchmesser ⌀: 15 mmGewicht: 0,02 kg

Klemmring-Set, 2 Stück für Kupferrohr ⌀ 12 mm12Material: MessingTyp: HeizkörperarmaturAbmessungen:Durchmesser ⌀: 12 mmGewicht: 0,02 kg
