Designheizkörper mit waagrechten Rundrohren Durchmesser 20 mm und senkrechten tropfenförmigen Sammelrohren 40 × 36 mmohne sichtbare Schweißnähtezwischen den Rohrblöcken Abstände zur Handtuchaufhängungdie Befestigung erfolgt an der Rückseite der Sammelrohredas beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2, Anforderungsklasse 3 auf Anfrage möglichbauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfenAusrichtung horizontal, vertikal und im Wandabstand möglichSichtteile des Zubehörs in Heizkörperfarbegeprüft nach DIN EN 442die Bauausführung entspricht den ehemaligen BAGUV-Richtlinienausgezeichnet mit dem RAL-GütezeichenSerienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglichverchromte Ausführung nicht für Räume mit aggressiver/feuchter Atmosphäre geeignet, Badezimmer, Küchen usw., sowie Plätze außerhalb des Sprühbereiches von Duschen, Toiletten, ... sind dabei nicht als Räume mit aggressiver/feuchter Atmosphäre zu verstehenLackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im HeizbetriebTechnische Daten:Abmessungen H/T/L: 810 × 40 × 431 mmAnschlüsse 2 × G 1/2″ Innengewinde nach unten, 2 × G 1/2″ Innengewinde mittig nach untenEntlüftung: G 1/4″ Innengewinde nach hintenNabenabstand: 50 mm Mittenanschluss oder von Baulänge abhängigBetriebsdruck: max. 10 barMedium: Heißwasser bis 110 °CZuordnung E-Patrone: 400 WWärmeleistung:EN 442: 353 W70/55/20: 287 W55/45/20: 188 W70/55/24: 254 W55/45/24: 157 WLieferumfang:Heizkörper mit ZweischichtlackierungBefestigungssetSerie / Kollektion: Geneo® circleModell: GCN1MTyp: HeizkörperFarbe: weißBetriebsdruck (max.): 10 barempfohlener Heizstab: 400 WattHeizkörperexponent: 1,2197Abmessungen:Breite: 431 mmHöhe: 810 mmTiefe: 40 mmGewicht: 5,9 kgWärmeleistung in Watt:75/65/20: 353 Watt (EN 442)70/55/24: 254 Watt70/55/20: 287 Watt55/45/24: 157 Watt55/45/20: 188 Watt

Designheizkörper mit waagrechten, trapezförmigen Rohren 25 × 15 mm und senkrechten eckigen Sammelrohren 37 × 32 mmohne sichtbare Schweißnähtezwischen den Rohrblöcken Abstände zur Handtuchaufhängungdie Befestigung erfolgt an der Rückseite der Sammelrohredas beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2, Anforderungsklasse 3 auf Anfrage möglichbauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfenAusrichtung horizontal, vertikal und im Wandabstand möglichSichtteile des Zubehörs in Heizkörperfarbeausgezeichnet mit dem RAL-GütezeichenSerienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglichLackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im HeizbetriebTechnische Daten:Abmessungen H/T/L: 814 × 32 × 447 mmgeprüft nach DIN EN 442Anschlüsse 2 × G 1/2″ Innengewinde mittig nach untenEntlüftung: G 1/4″ Innengewinde nach hinten, linksNabenabstand: 50 mm MittenanschlussVorlauf links oder rechtsBetriebsdruck: max. 6 barPrüfdruck: 7,8 barMedium: Heißwasser bis 110 °CZuordnung E-Patrone: 400 W (nicht im Lieferumfang)oder auch möglich:Anschlüsse seitlich 2 × G 1/2‘‘ Innengewinde nach untenNabenabstand: 404 mmVorlauf links oder rechtsFür Einrohr-Betrieb geeignetLegende zur Maßzeichnung:H: 705 mmL: 395 mmWärmeleistung:EN 442: 343 W70/55/20: 278 W55/45/20: 180 W70/55/24: 245 W55/45/24: 150 WLieferumfang:Heizkörper mit ZweischichtlackierungBefestigungsset in HeizkörperfarbeSerie / Kollektion: Geneo® quadrisModell: GQN1MTyp: HeizkörperFarbe: weißempfohlener Heizstab: 400 WattBetriebsdruck (max.): 6 barHeizkörperexponent: 1,2446Abmessungen:Breite: 447 mmHöhe: 814 mmTiefe: 32 mmGewicht: 7,1 kgWärmeleistung in Watt:75/65/20: 343 Watt (EN 442)70/55/24: 245 Watt70/55/20: 278 Watt55/45/24: 150 Watt55/45/20: 180 Watt

mit auf die Wärmeleistung abgestimmten, verstellbarem Ventileinsatzder kv-Wert ist werkseitig voreingestellt und auf die Wärmeleistung abgestimmtschlangenartig gebogene Rundrohre ⌀ 20 mm zur seitlichen HandtuchaufhängungSammelrohr ⌀ 40 mmKreuzloch geschweißtunsichtbare SchweißnähteAusrichtung horizontal, vertikal und im Wandabstand möglichBefestigung und Anschlusssituation durch Blenden verdecktUmrüstbar für Ausführung links oder rechtsSerienfarbe: weiß RAL 9016 1Betriebsart: Warmwasser - Betrieb 2Abmessungen:Höhe: 1446 mmLänge: 400 mmTiefe: 58 mmLegende zur Maßzeichnung:H: 1231 mmM: 280 mmWärmeleistung in Watt:75/65-20 °C / EN 442: 462 W70/55-20 °C: 370 W55/45-20 °C: 234 W70/55-24 °C: 324 W55/45-24 °C: 194 WZuordnung E-Patrone: 400 Watt (nicht im Lieferumfang)Befestigung:an der Rückseite des Sammelrohresvon vorne nicht sichtbarTechnische Daten:Anschlüsse: 2 × G 3/4″ Außengewinde nach hintenNabenabstand: 50 mmEntlüftung: G 1/2″ Innengewinde nach oben durch Abschlusskappe verdecktThermostatkopfgewinde: M 30 × 1,5 mmSchließmaß Ventileinsatz 11,8 mmVorlauf serienmäßig links, Vorlauf rechts bei Differenzdrücken bis ca. 200 mbar möglich (darüber ggf. Geräuschentwicklung).für Einrohr-Betrieb geeignetBetriebsdruck: max. 10 barMedium: Heißwasser bis 100 °CPrüfdruck: 13 barLieferumfang:Heizkörper lackiertBefestigungsset (entspricht den Anforderungsklassen I und II der Richtlinie VDI 6036)AnschlussverschraubungThermostatkopfsichtbare Befestigung in HeizkörperfarbeHinweise:Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.Abstand Unterkante Heizkörper zu Boden min. 150 mm1 gegen Aufpreis Heizkörper-Farbkonzept möglich sowie in chrom lieferbar2 Elektro-Zusatzbetrieb nur bei Zweirohr-Technik möglich, Heizstab nachrüstbar.Zusatzhinweis für Heizkörper in Chrom:Nicht für Räume mit aggressiver/feuchter Atmosphäre geeignet. Küchen, Bade- zimmer, usw., sowie Plätze außerhalb des Sprühbereichs von Duschen, Toiletten, ... sind dabei nicht als Räume mit aggressiver/feuchter Atmosphäre zu verstehen.Bitte beachten Sie, dass die Oberflächentemperatur von verchromten Heizkörpern deutlich höher empfunden wird als bei lackierten Heizkörpern.Serie / Kollektion: Icaro®Modell: CRV1ATyp: HeizkörperFarbe: weißBetriebsdruck (max.): 10 barHeizkörperexponent: 1,3123empfohlener Heizstab: 400 WattAbmessungen:Breite: 400 mmHöhe: 1446 mmTiefe: 58 mmGewicht: 9,8 kgWärmeleistung in Watt:75/65/20: 462 Watt (EN 442)70/55/24: 324 Watt70/55/20: 370 Watt55/45/24: 194 Watt55/45/20: 234 Watt

aufgebaut aus kreuzförmigen EinzelelementenElemente miteinander an den Enden verbundenEinzigartige Elementarbauweise 2- oder 3-reihig (abhängig von der Baulänge)unsichtbare SchweißnähteAusrichtung horizontal, vertikal und im Wandabstand möglichSerienfarbe: weiß RAL 9016 1Betriebsart: Warmwasser - Betrieb 2Abmessungen:Höhe: 776 mmLänge: 508 mmTiefe: 37 mmLegende zur Maßzeichnung:H: 592 mmL: 250 mmWärmeleistung in Watt:75/65-20 °C / EN 442: 262 W70/55-20 °C: 213 W55/45-20 °C: 140 W70/55-24 °C: 188 W55/45-24 °C: 117 WBefestigung:an der Rückseite des Heizkörpersvon vorne nicht sichtbarLieferumfang:Heizkörper lackiertElementarbauweise 2- reihigBefestigungsset (entspricht der VDI 6036, Anforderungsklasse I und II)alle sichtbaren Befestigungsteile in HeizkörperfarbeTechnische Daten:Geprüft nach DIN EN 442Anschlüsse 2 × G 1/2″ Innengewinde nach untenVorlauf links oder rechts möglichEntlüftung: G 1/4″ Innengewinde nach hinten, rechtsNabenabstand (baulängenabhängig): 250 mmfür Einrohr-Betrieb geeignetBetriebsdruck: max. 6 barMedium: Heißwasser bis 110 Grad CPrüfdruck: 7,8 barHinweise:Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.Abstand Unterkante Heizkörper zu Boden min. 150 mm1 gegen Aufpreis Heizkörper-Farbkonzept möglich2 Elektro-Zusatzbetrieb möglich, Heizstab nachrüstbar.Serie / Kollektion: Ideos®Modell: IDN10Typ: HeizkörperFarbe: weißHeizkörperexponent: 1,2159Betriebsdruck (max.): 6 barAbmessungen:Breite: 508 mmHöhe: 776 mmTiefe: 37 mmGewicht: 5,2 kgWärmeleistung in Watt:75/65/20: 262 Watt (EN 442)

Serie / Kollektion: Ideos®-VModell: IDV10Typ: HeizkörperFarbe: weißHeizkörperexponent: 1,2159Betriebsdruck (max.): 6 barAbmessungen:Breite: 508 mmHöhe: 758 mmTiefe: 37 mmGewicht: 5,4 kgWärmeleistung in Watt:75/65/20: 262 Watt (EN 442)70/55/24: 188 Watt70/55/20: 213 Watt55/45/24: 117 Watt55/45/20: 140 Watt

Serie / Kollektion: Ideos®-VElektro-ZusatzbetriebModell: IDV11Typ: HeizkörperFarbe: weißHeizkörperexponent: 1,2174Anschlussposition: rechtsLeistung (Heizstab): 400 W (Watt)Betriebsdruck (max.): 6 barAbmessungen:Breite: 508 mmHöhe: 1151 mmTiefe: 37 mmGewicht: 8,5 kgWärmeleistung in Watt:75/65/20: 383 Watt (EN 442)70/55/24: 275 Watt70/55/20: 312 Watt55/45/24: 171 Watt55/45/20: 204 Watt

Serie / Kollektion: Leveo®Modell: LeveoMaterial: StahlTyp: HeizkörperFarbe: weißBetriebsdruck (max.): 10 barHeizkörperexponent: 1,2978Montage: auf WandAbmessungen:Breite: 510 mmHöhe: 612 mmTiefe: 66 mmGewicht: 15,78 kgWärmeleistung in Watt:75/65/20: 563 Watt (EN 442)

Material: Stahlblech gem. EN 442Sehr hohe WärmeleistungWärmeschlüssig verklebte, durchgängige Planfront mit eckiger SeitenverkleidungVerkleidung verläuft nach hinten im Winkel von 90 °CDahinter befindet sichein vertikaler Flachheizkörper Typ 21Rückseite profiliert, Sickenteilung 33 1/3 mmSerielle Durchströmung der PlattenVielfältige Anschlussmöglichkeiten (mittig, seitlich unten und oben)Serienfarbe: weiß RAL 9016 1Betriebsart: Warmwasser - BetriebAbmessungenHöhe: 1525 mmLänge: 500 mmTiefe: 66 mmTechnische DatenGeprüft nach DIN EN 442Entlüftung: G½″ nach oben, linksNabenabstand NA1: 50 mm MittenanschlussNabenabstand NA2: 546 mmBetriebsdruck: max. 10 barMedium: Heißwasser bis 110 °CPrüfdruck: 13 barAnschlüsse2 × G 1/2“ IG mittig unten, Vorlauf links2 × G 1/2“ IG unten seitlich, Vorlauf links2 × G 1/2“ IG oben seitlich, Vorlauf linksBei Anschluss mittig unten für Einrohr-Betrieb geeignet.BefestigungBefestigungslaschenBefestigung von vorne nicht sichtbarLieferumfangHeizkörper lackiertauf System abgeglichenes Wandkonsolen-MontagesetBlind- und EntlüftungsstopfenBefestigungsset (entspricht der VDI 6036, Anforderungsklasse I und II, Klasse III auf Anfrage möglich)Befestigung in HeizkörperfarbeHinweiseBauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.Abstand Unterkante Heizkörper zu Boden min. 150 mm1 gegen Aufpreis Heizkörper-Farbkonzept möglichoptional passende Handtuchbügel erhältlichSerie / Kollektion: Pateo®Modell: PSR21Typ: HeizkörperFarbe: weißBetriebsdruck (max.): 10 barHeizkörperexponent: 1,3346Abmessungen:Breite: 500 mmHöhe: 1525 mmTiefe: 66 mmGewicht: 34,72 kgWärmeleistung in Watt:75/65/20: 1056 Watt (EN 442)70/55/24: 736 Watt70/55/20: 842 Watt55/45/24: 436 Watt55/45/20: 530 Watt

Serie / Kollektion: Pio®Modell: E6N1VMaterial: StahlTyp: HeizkörperForm: RechteckFarbe: weißBetriebsdruck (max.): 10 barMontage: auf WandHeizkörperexponent: 1,2374Ausführung: einlagigAbmessungen:Breite: 484 mmHöhe: 350 mmTiefe: 46 mmGewicht: 3,7 kgWärmeleistung in Watt:75/65/20: 210 Watt (EN 442)55/45/20: 111 Watt

Serie / Kollektion: Pio® plusModell: E7N1VMaterial: StahlTyp: HeizkörperForm: RechteckFarbe: weißBetriebsdruck (max.): 10 barMontage: auf WandHeizkörperexponent: 1,2509Abmessungen:Breite: 250 mmHöhe: 1600 mmTiefe: 46 mmGewicht: 7,7 kgWärmeleistung in Watt:75/65/20: 453 Watt (EN 442)55/45/20: 237 Watt

FKSDie Variante FKS besteht aus einem elektronisch geregelten Heizstab inkl. Regler (Schutzart IPX4), der am Raumwärmer montiert wird. Länge des Kabels am Heizstab: ca. 1,2 mit Durch Umbau ist der Regler rechts oder links am Raumwärmer montierbar. Ausführung mit Stecker zum direkten Anschluss an einer Steckdose. Der Regler ist in weiß und chrom-silber verfügbar.Funktionen des Reglers:Stufenlose TemperaturregelungBoostbetrieb (60 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Heizen, Aus, Booster)Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion bei Inbetriebnahme möglichFenster-Auf-ErkennungWKSDie Variante WKS besteht aus einem Wandauslass (Schutzart IPX4), einem elektronisch geregelten Heizstab und dem Regler Standard. Länge des Kabels am Heizstab: ca. 1,2 mit Der Regler Standard wird auf einer Unterputzdose montiert. Die Spannungsversorgung erfolgt in einer für den Regler vorgesehenen Unterputzdose. Leitungsverbindung zwischen Regler und Wandauslass durch bauseitige Verkabelung. Der Wandauslass wird auf einer Unterputzdose montiert. Wandauslass und Regler sind in weiß und titan verfügbar.Funktionen des Reglers:Stufenlose TemperaturregelungBoostbetrieb (60 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Heizen, Aus, Booster)Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglichFenster-Auf-ErkennungWFSDie Variante WFS besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Standard. Länge des Kabels am Heizstab: ca. 1,2 mit Der Wandauslass wird auf einer Unterputzdose montiert. Wandauslass und Regler sind in weiß und titan verfügbar. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar.Funktionen des Reglers:Stufenlose TemperaturregelungBoostbetrieb (60 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Heizen, Aus, Booster)Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglichFenster-Auf-ErkennungWRXDie Variante WRX besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Comfort. Der Wandauslass wird auf einer Unterputzdose montiert. Wandauslass ist in weiß, der Regler in weiß/weiß, weiß/schwarz und schwarz/schwarz verfügbar. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. Der Funkregler ist mit einem Touchdisplay ausgerüstet, über welches verschiedene Funktionen programmiert und gesteuert werden können.Funktionen des Reglers:Raumtemperaturregelung auf Heiz- und Absenkniveau während programmierter Zeitintervalle – Programmierbares Zeitintervall 15 Minuten – 2 voreingestellte, 1 frei programmierbares Wochenprogramm (Raumtemperatur)Raumtemperaturunabhängige, tagesindividuelle Handtuchwärmerfunktion während programmierter Zeitintervalle – Programmierbares Zeitintervall 15 Minuten – 1 voreingestelltes, 1 frei programmierbaresBoostbetrieb (einstellbar 30 – 120 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Raumtemperatur, Wochentag, Uhrzeit)Betriebsmodus AnwesenheitBetriebsmodus AbwesenheitFenster-Auf-ErkennungSerie / Kollektion: Rubeo®-EModell: PSS1ETyp: ElektroheizkörperFarbe: weißLeistung (Heizstab): 420 W (Watt)Abmessungen:Breite: 470 mmHöhe: 1525 mmTiefe: 66 mmGewicht: 18,6 kg

Material: Stahlblech gem. EN 442Sehr hohe WärmeleistungWärmeschlüssig verklebte, durchgängige Planfront mit eckiger SeitenverkleidungVerkleidung verläuft nach hinten im Winkel von 90 °CDahinter befindet sich ein vertikaler Flachheizkörper Typ 21Rückseite profiliert, Sickenteilung 33 1/3 mmSerielle Durchströmung der PlattenVielfältige Anschlussmöglichkeiten (mittig, seitlich unten und oben)Serienfarbe: weiß RAL 9016 1Betriebsart: Warmwasser - BetriebAbmessungen:Höhe: 1525 mmLänge: 470 mmTiefe: 66 mmLegende zur Maßzeichnung:L: 267 mmWärmeleistung in Watt:75/65-20 °C / EN 442: 1056 W70/55-20 °C: 842 W55/45-20 °C: 530 W70/55-24 °C: 736 W55/45-24 °C: 436 WTechnische Daten:Geprüft nach DIN EN 442Entlüftung: G½″ nach oben, linksNabenabstand NA1: 50 mm MittenanschlussNabenabstand NA2: 346 mmBetriebsdruck: max. 10 barMedium: Heißwasser bis 110 °CPrüfdruck: 13 barAnschlüsse:2 × G 1/2“ IG mittig unten, Vorlauf links2 × G 1/2“ IG unten seitlich, Vorlauf links2 × G 1/2“ IG oben seitlich, Vorlauf linksBei Anschluss mittig unten für Einrohr-Betrieb geeignet.Befestigung:BefestigungslaschenBefestigung von vorne nicht sichtbarLieferumfang:Heizkörper lackiertauf System abgeglichenes Wandkonsolen-MontagesetBlind- und EntlüftungsstopfenBefestigungsset (entspricht der VDI 6036, Anforderungsklasse I und II, Klasse III auf Anfrage möglich)Befestigung in HeizkörperfarbeHinweise:Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.Abstand Unterkante Heizkörper zu Boden min. 150 mm1 gegen Aufpreis Heizkörper-Farbkonzept möglichoptional passende Handtuchbügel erhältlichSerie / Kollektion: Rubeo®Modell: PSS21Typ: HeizkörperFarbe: weißHeizkörperexponent: 1,3346Betriebsdruck (max.): 10 barAbmessungen:Breite: 470 mmHöhe: 1525 mmTiefe: 66 mmGewicht: 34,72 kgWärmeleistung in Watt:75/65/20: 1056 Watt (EN 442)

FKSDie Variante FKS besteht aus einem elektronisch geregelten Heizstab inkl. Regler (Schutzart IPX4), der am Raumwärmer montiert wird. Länge des Kabels am Heizstab: ca. 1,2 mit Durch Umbau ist der Regler rechts oder links am Raumwärmer montierbar. Ausführung mit Stecker zum direkten Anschluss an einer Steckdose. Der Regler ist in weiß und chrom-silber verfügbar.Funktionen des Reglers:Stufenlose TemperaturregelungBoostbetrieb (60 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Heizen, Aus, Booster)Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion bei Inbetriebnahme möglichFenster-Auf-ErkennungWKSDie Variante WKS besteht aus einem Wandauslass (Schutzart IPX4), einem elektronisch geregelten Heizstab und dem Regler Standard. Länge des Kabels am Heizstab: ca. 1,2 mit Der Regler Standard wird auf einer Unterputzdose montiert. Die Spannungsversorgung erfolgt in einer für den Regler vorgesehenen Unterputzdose. Leitungsverbindung zwischen Regler und Wandauslass durch bauseitige Verkabelung. Der Wandauslass wird auf einer Unterputzdose montiert. Wandauslass und Regler sind in weiß und titan verfügbar.Funktionen des Reglers:Stufenlose TemperaturregelungBoostbetrieb (60 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Heizen, Aus, Booster)Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglichFenster-Auf-ErkennungWFSDie Variante WFS besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Standard. Länge des Kabels am Heizstab: ca. 1,2 mit Der Wandauslass wird auf einer Unterputzdose montiert. Wandauslass und Regler sind in weiß und titan verfügbar. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar.Funktionen des Reglers:Stufenlose TemperaturregelungBoostbetrieb (60 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Heizen, Aus, Booster)Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglichFenster-Auf-ErkennungWRXDie Variante WRX besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Comfort. Der Wandauslass wird auf einer Unterputzdose montiert. Wandauslass ist in weiß, der Regler in weiß/weiß, weiß/schwarz und schwarz/schwarz verfügbar. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. Der Funkregler ist mit einem Touchdisplay ausgerüstet, über welches verschiedene Funktionen programmiert und gesteuert werden können.Funktionen des Reglers:Raumtemperaturregelung auf Heiz- und Absenkniveau während programmierter Zeitintervalle – Programmierbares Zeitintervall 15 Minuten – 2 voreingestellte, 1 frei programmierbares Wochenprogramm (Raumtemperatur)Raumtemperaturunabhängige, tagesindividuelle Handtuchwärmerfunktion während programmierter Zeitintervalle – Programmierbares Zeitintervall 15 Minuten – 1 voreingestelltes, 1 frei programmierbaresBoostbetrieb (einstellbar 30 – 120 Minuten Volllast)FrostschutzfunktionFunktionsanzeige (Raumtemperatur, Wochentag, Uhrzeit)Betriebsmodus AnwesenheitBetriebsmodus AbwesenheitFenster-Auf-ErkennungSerie / Kollektion: Signo®-EModell: SGE1ATyp: ElektroheizkörperFarbe: weißLeistung (Heizstab): 600 W (Watt)Abmessungen:Breite: 540 mmHöhe: 1130 mmTiefe: 57 mmGewicht: 22,5 kgDie gewählte Zweitfarbe entspricht der Farbe für Sammelrohr und Anschlussabdeckung

Serie / Kollektion: Signo®Modell: SGV1ATyp: HeizkörperFarbe: weißHeizkörperexponent: 1,2065empfohlener Heizstab: 300 WattBetriebsdruck (max.): 8 barAbmessungen:Breite: 540 mmHöhe: 667 mmTiefe: 57 mmGewicht: 10 kgWärmeleistung in Watt:75/65/20: 327 Watt (EN 442)70/55/24: 236 Watt70/55/20: 267 Watt55/45/24: 147 Watt55/45/20: 175 WattDie gewählte Zweitfarbe entspricht der Farbe für Sammelrohr und Anschlussabdeckung

übereinander angeordnete, einzeln verschlossene Stahl-Rechteckrohren (77 × 10 mm).Luftspalt zwischen den Rechteckrohren 3 mmunsichtbare Sammelrohre auf der Rückseiteohne sichtbare Schweißnähtemit gebogenen, angeschweißten Handtuchbügeln zum seitlichen EinhängenSerienfarbe: weiß RAL 9016 1Betriebsart: Warmwasser - Betrieb 2Abmessungen:Höhe: 1197 mmLänge: 500 mmTiefe: 510 mmTiefe mit Handtuchbügeln: 101 mmLegende zur Maßzeichnung:H: 1144 mmL: 250 mmWärmeleistung in Watt:75/65-20 °C / EN 442: 646 W70/55-20 °C: 523 W55/45-20 °C: 340 W70/55-24 °C: 461 W55/45-24 °C: 284 WZuordnung E-Patrone: 600 Watt (nicht im Lieferumfang)Befestigung:an der Rückseite der QuerrohreTechnische Daten:Geprüft nach DIN EN 442Anschlüsse 2 × G 1/2″ Innengewinde nach unten2 × G 1/2″ Innengewinde mittig nach untenEntlüftung: G 1/4″ Innengewinde nach hinten, links obenNabenabstand: 50 mm Mittenanschlussoder auch möglich:Anschlüsse seiltich 2 × G 1/2‘‘ nach untenNabenabstand: 435 mmVorlauf links oder rechtsFür Einrohr-Betrieb geeignetBetriebsdruck: max. 4 barMedium: Heißwasser bis 110 °CPrüfdruck: 5,2 barLieferumfang:Heizkörper lackiert2 HandtuchbügelBefestigungsset (entspricht der VDI 6036, Anforderungsklasse 1 und 2)Befestigung aus Metall in HeizkörperfarbeHinweise:Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.Abstand Unterkante Heizkörper zu Boden min. 150 mm1 gegen Aufpreis Heizkörper-Farbkonzept möglich2 Elektro-Zusatzbetrieb bei mittigen Anschluss möglich, Heizstab nachrüstbar.Serie / Kollektion: Tabeo®Modell: TBN10Typ: HeizkörperFarbe: weißBetriebsdruck (max.): 4 barHeizkörperexponent: 1,2419empfohlener Heizstab: 600 WattAbmessungen:Breite: 500 mmHöhe: 1197 mmTiefe: 101 mmGewicht: 23,6 kgWärmeleistung in Watt:75/65/20: 646 Watt (EN 442)70/55/24: 461 Watt70/55/20: 523 Watt55/45/24: 284 Watt55/45/20: 340 Watt

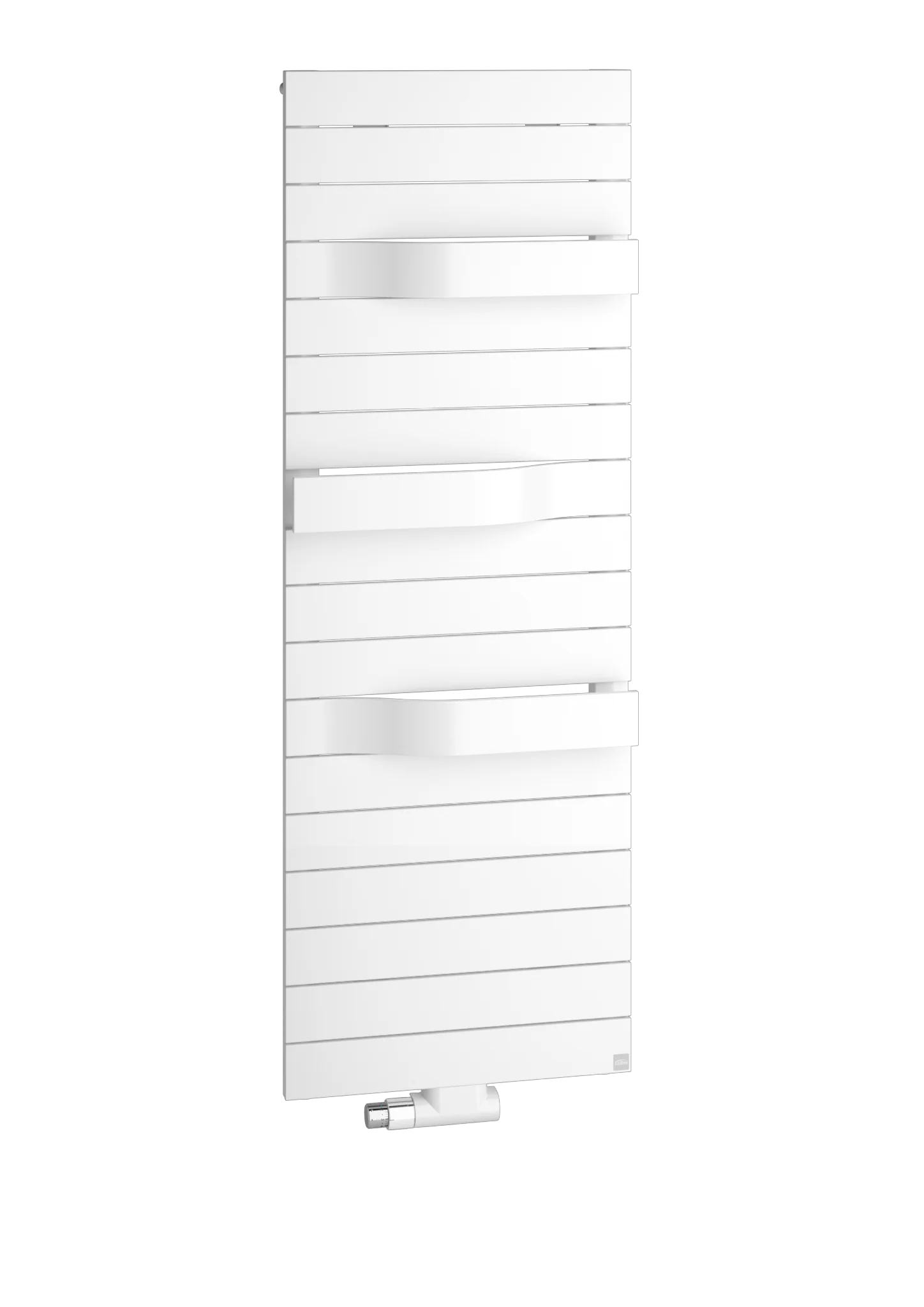

Serie / Kollektion: Tabeo®-VModell: TBV10Typ: HeizkörperFarbe: weißempfohlener Heizstab: 800 WattHeizkörperexponent: 1,2761Betriebsdruck (max.): 4 barAbmessungen:Breite: 500 mmHöhe: 1197 mmTiefe: 101 mmGewicht: 24,2 kgWärmeleistung in Watt:75/65/20: 685 Watt (EN 442)70/55/24: 485 Watt70/55/20: 552 Watt55/45/24: 294 Watt55/45/20: 354 Watt

ohne sichtbare SchweißnähteDesignheizkörper mit integrierter Ventilgarnitur und auf die Wärmeleistung abgestimmtem, verstellbarem Ventileinsatzder kv-Wert ist werkseitig voreingestellt und auf die Wärmeleistung abgestimmtThermostatkopf wahlweise links oder rechts auf bedienfreundlicher Höhezwischen den Rohrblöcken Abstände zur Handtuchaufhängungdie Befestigung erfolgt an der Rückseite der Sammelrohrebauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfenAusrichtung horizontal, vertikal und im Wandabstand möglichSichtteile des Zubehörs in Heizkörperfarbegeprüft nach DIN EN 442die Bauausführung entspricht den ehemaligen BAGUV-Richtlinienausgezeichnet mit dem RAL-GütezeichenSerienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglichTechnische Daten:Abmessungen H/T/L: 973 × 33 × 550 mmZuordnung E-Patrone: 400 Wgeprüft nach DIN EN 442Anschlüsse Anschlüsse 2 × 3/4' AG mittig nach unten, Rohrleitung ausschließlich aus der WandEntlüftung: G 1/4 ' nach hinten, linksEntleerung: G 1/2' Innengewinde nach untenNabenabstand 50 mm MittenanschlussVorlauf links bei Ausführung links, Vorlauf rechts bei Ausführung rechtsBetriebsdruck: max. 8 barPrüfdruck: 10,4 barMedium: Heißwasser: bis 110 °CLegende zur Maßzeichnung:L: 470 mmH: 745 mmWärmeleistung:EN 442: 460 W70/55/20: 373 W55/45/20: 243 W70/55/24: 329 W55/45/24: 203 WLieferumfang:Heizkörper in Zweischichtlackierung gem. DIN 55900 (Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb)Ausführung: LinksThermostatkopfBefestigungsset (entspricht der VDI 6036, Anforderungsklasse I und II, Klasse III auf Anfrage möglich)Befestigung in HeizkörperfarbeSerie / Kollektion: Credo® plusModell: C3V10Typ: HeizkörperFarbe: weißHeizkörperexponent: 1,234empfohlener Heizstab: 400 WattBetriebsdruck (max.): 8 barAusführung: linksAbmessungen:Breite: 550 mmHöhe: 973 mmTiefe: 33 mmGewicht: 10,8 kgWärmeleistung in Watt:75/65/20: 460 Watt (EN 442)70/55/24: 329 Watt70/55/20: 373 Watt55/45/24: 203 Watt55/45/20: 243 Watt

ohne sichtbare SchweißnähteDesignheizkörper mit auf die Wärmeleistung abgestimmtem, verstellbarem Ventileinsatzder kv-Wert ist werkseitig voreingestellt und auf die Wärmeleistung abgestimmtjeweils rechts oder links abstehenden, blockweise angeordneten QuerrohrenDurchmesser 20 mm zur seitlichen Handtuchaufhängungdie Befestigung ist in das Design integriert, Hauptbefestigungspunkte und Sammelrohre sind von einer Blende verdecktdas beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfenAusrichtung horizontal, vertikal und im Wandabstand +- 5 mm möglichSichtteile des Zubehörs in Heizkörperfarbegeprüft nach DIN EN 442. Ausgezeichnet mit dem RAL-GütezeichenSerienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglichFarbe Heizkörper mit Farbe Blende (Zweitfarbe) kombinierbarverchromte Ausführung nicht für Räume mit aggressiver/feuchter Atmosphäre geeignet, Badezimmer, Küchen usw. sowie Plätze außerhalb des Sprühbereiches von Duschen, Toiletten,... sind dabei nicht als Räume mit aggressiver/feuchter Atmosphäre zu verstehenLackierung: Zweischichtlackierung gem. DIN 55900,Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im HeizbetriebTechnische Daten:Abmessungen H/T/L: 1086 × 51 × 460 mmAusführung: linksAnschlüsse: 2 × G 3/4″ Außengewinde nach hinten, nach DIN V 3838Entlüftung: G 1/4″ Innengewinde nach hintenThermostatkopf-gewinde: M 30 × 1,5 mm, Schließmaßmit zwei asymmetrisch angeordneten Sammelrohren Durchmesser 28 mmVentileinsatz 11,8 mmBetriebsdruck: max. 10 barMedium: Heißwasser bis 110 °CNabenabstand: 50 mm AnschlussZuordnung E-Patrone: 400 WWärmeleistung:EN 442: 432 W70/55/20: 351 W55/45/20: 229 W70/55/24: 310 W55/45/24: 191 WLieferumfang:Heizkörper mit ZweischichtlackierungBefestigungssetThermostatkopfAnschlussverschraubungSerie / Kollektion: Credo® Half®Modell: CHV1ATyp: HeizkörperFarbe: weißHeizkörperexponent: 1,2294empfohlener Heizstab: 400 WattAusführung: linksBetriebsdruck (max.): 10 barAbmessungen:Breite: 460 mmHöhe: 1086 mmTiefe: 51 mmGewicht: 12,3 kgWärmeleistung in Watt:75/65/20: 432 Watt (EN 442)70/55/24: 310 Watt70/55/20: 351 Watt55/45/24: 191 Watt55/45/20: 229 Watt

Serie / Kollektion: Credo® Half® flatModell: EAN1AMaterial: StahlTyp: HeizkörperForm: RechteckFarbe: weißempfohlener Heizstab: 400 WattBetriebsdruck (max.): 10 barMontage: auf WandHeizkörperexponent: 1,2653Abmessungen:Breite: 450 mmHöhe: 1000 mmTiefe: 37 mmGewicht: 10,1 kgWärmeleistung in Watt:75/65/20: 416 Watt (EN 442)

Serie / Kollektion: Togafür Warmwasser-Zentralheizung oder gemischten BetriebModell: TO-070-045Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltFüllvolumen: 3,4 LiterBetriebsdruck (max.): 11,5 barHeizkörperexponent: 1,26Abmessungen:Breite: 450 mmHöhe: 716 mmTiefe: 35 mmGewicht: 6,4 kgWärmeleistung in Watt:75/65/20: 352 Watt (EN 442)70/55/24: 250 Watt55/45/24: 153 Watt55/45/20: 184 WattWärmeleistung in Watt:EN 442: 890 W70/55/24: 628 W55/45/24: 378 W55/45/20: 457 WZuordnung der E- Patrone: (nicht im Lieferumfang enthalten)900 WattLieferumfang:Pulverbeschichtung nach DIN 55900, RAL 90162 × ½″- Anschlüsse für Vorlauf / Rücklauf1/4″- mit Entlüftungsventil rechtsAustauschmodell: 2 × ½″ seitlich, 1 × ½″ untenMontagezubehör im Farbton des HeizkörpersHinweis:Die Lieferung erfolgt ohne die abgebildete Zulauftechnik sowie Thermostat.Gern bieten wir Ihnen das erforderliche Zubehör unverbindlich an.

Modell: TE-070-050/GDMaße: H: 836 × L: 500 mmZuordnung E-Patrone in Watt: 300Lieferumfang:Heizkörper standardmäßig in WeißGefüllt mit Wärmeträgerflüssigkeitmit eingebautem Heizstab (unten links)separates batteriebetriebenes Funktsteuergerät (inkl. Bartterien)Abdeckung des Heizstabes und Montagezubehör im Farbton des HeizkörpersBetriebsarten:AusManuell (über Raumtemperatur)WochenprogrammTimerSerie / Kollektion: TogaModell: TE-070-050/GDTyp: ElektroheizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltLeistung (Heizstab): 300 W (Watt)Abmessungen:Breite: 500 mmHöhe: 741 mmTiefe: 35 mmGewicht: 10,5 kgHeizkörper entspricht der Ökodesign-Richtlinie.

Der Zehnder Design-Heizkörper Forma Asym aus horizontal angeordneten Präzisions-Stahlrohren auf senkrecht verlaufenden Rundrohren geschweißt. Unsichtbare Verbindungen durch Kreuzloch-Schweißverfahren. Horizontalrohre asymmetrisch von den seitlich angeordneten Sammlern abzweigend. Die horizontalen Stahlrohre haben einen Durchmesser von 25 mm, vertikale Sammelrohre 38 mm.Aufgelockerte Optik durch kreuzverbundene RohreSeitlich offene Rohranordnung ermöglicht bequemes Aufhängen und seitliches Einschieben von HandtüchernGroßer Wandabstand für flauschige HandtücherSerie / Kollektion: Forma Asymfür Warmwasser-Zentralheizung mit 50 mm-SeitenanschlussModell: LFAR-120-050Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltBetriebsdruck (max.): 10 barFüllvolumen: 7 LiterHeizkörperexponent: 1,26Anschluss: 50 mm an SammelrohrenBetriebstemperatur (max.): 95 °CAbmessungen:Breite: 496 mmHöhe: 1161 mmTiefe: 60 mmGewicht: 14,5 kgWärmeleistung in Watt:75/65/20: 547 Watt (EN 442)70/55/24: 389 Watt55/45/24: 237 Watt55/45/20: 285 WattWärmeleistung nach EN 442 geprüft, mit CE-Kennzeichnung.Forma Asym inkl. Pulver-Beschichtung nach DIN 559002 × ½″ Anschlüsse für Vorlauf und Rücklauf½″ EntlüftungsventilMontagezubehör im Farbton des HeizkörpersVerpackung

Der Zehnder Design-Heizkörper Forma Asym als Handtuchwärmer, rein elektrisch, aus horizontal angeordneten Präzisions-Stahlrohren auf senkrecht verlaufenden Rundrohren geschweißt mit unsichtbaren Schweißnähten durch Kreuzloch-Schweißverfahren. Die horizontalen Stahlrohre haben einen Durchmesser von 25 mm, vertikale Sammelrohre 38 mm.Mit eingebautem Heizstab DBM (im äußeren Sammler).Besondere Vorteile im Elektrobetrieb mit DBM:Wählbare Mediumtemperatur in 3 StufenTimerfunktionTrockenlaufsicherungSteckerfertigOhne separates SteuergerätSerie / Kollektion: Forma AsymModell: LFAER-120-50/DDTyp: HandtuchwärmerForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltSchutzart: IP 44 (spritzwassergeschützt)Leistung (Heizstab): 500 W (Watt)Anschluss: mit 3-adrigem Anschlusskabel 1,2 m lang mit SchukosteckerSpannungsversorgung: 230 V (Volt)Abmessungen:Breite: 496 mmHöhe: 1281 mmTiefe: 60 mmGewicht: 22,9 kgHandtuchwärmer unterliegen nicht der Ökodesign-Richtlinie und sind nicht zur Raumheizung vorgesehen.Forma Asym inkl. Pulver-Beschichtung nach DIN 55900Gefüllt mit nicht brennbarer Wärmeträgerflüssigkeit, frostsicher bis -10 °Cmit eingebautem Heizstab DBM, manuell wählbare Betriebsarten:Mediumtemperatur ca. 70 °CMediumtemperatur ca. 40 °CFrostsicherungAuszusätzliche Programmiertaste für 2-Stunden-Timerfunktion, wählbare Mediumtemperaturen 40/70 °CAbdeckung des Heizstabs in Weiß (bei Heizkörper in RAL 9016) oder Chrom (alle anderen Oberflächen)Montagezubehör im Farbton des HeizkörpersVerpackung

Der Zehnder Design-Heizkörper Forma Asym aus horizontal angeordneten Präzisions-Stahlrohren auf senkrecht verlaufenden Rundrohren geschweißt. Unsichtbare Verbindungen durch Kreuzloch-Schweißverfahren. Horizontalrohre asymmetrisch von den seitlich angeordneten Sammlern abzweigend. Die horizontalen Stahlrohre haben einen Durchmesser von 25 mm, vertikale Sammelrohre 38 mm.Aufgelockerte Optik durch kreuzverbundene RohreSeitlich offene Rohranordnung ermöglicht bequemes Aufhängen und seitliches Einschieben von HandtüchernGroßer Wandabstand für flauschige Handtücherzusätzlicher Mittelanschluss für den Mixbetrieb (Heizstab am Sammelrohr, Warmwasser-Zentralheizung am Mittelanschluss)Serie / Kollektion: Forma Asymmit 50 mm MittelanschlussModell: LFAR-120-050-05Typ: HeizkörperForm: RechteckAußenform: RechteckFarbe: Verkehrsweiß (RAL 9016, Standard), optional wie gewähltHeizkörperexponent: 1,26Füllvolumen: 7 LiterBetriebsdruck (max.): 10 barAnschluss: 50 mm an Sammelrohren / 50 mm MittelanschlussBetriebstemperatur (max.): 95 °Cempfohlener Heizstab: 300 WattAbmessungen:Breite: 496 mmHöhe: 1161 mmTiefe: 60 mmGewicht: 14,8 kgWärmeleistung in Watt:75/65/20: 547 Watt (EN 442)70/55/24: 389 Watt55/45/24: 237 Watt55/45/20: 285 WattForma Asym inkl. Pulver-Beschichtung nach DIN 559002 × 2 × ½″ Anschlüsse für Vorlauf und Rücklauf½″ EntlüftungsventilMontagezubehör im Farbton des HeizkörpersVerpackungHeizstab nicht im Lieferumfang enthalten.
