für Trockenbauzur Montage von Urinalennicht geeignet für Urinale mit Sprühkopfzum Einbau in teil- oder raumhohe Vorwandinstallationenzum Einbau von Geberit Urinalsteuerungen Basic (ab Baujahr 2013)zum Einbau in raumhohe Installationswändefür Fußbodenaufbauten 0 - 20 cmSelbsttragender Rahmen pulverbeschichtetRahmen oben offenRahmen mit Bohrlöchern ⌀ 9 mm für Befestigung im HolzständerbauRahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offenFußstützen verzinktFußstützen verstellbar 0 - 20 cmFußplatten aus KunststoffFußplattentiefe passend zum Einbau in U-Profile UW 50Universelles UP-Gehäuse für Geberit UrinalsteuerungenAnschlussklemme für Elektroanschluss im UP-GehäuseWasseranschluss oben am UP-GehäuseWasseranschluss MasterFix- und MeplaFix-fähigAnschlusswinkel werkzeuglos montierbarAbsperrventil mit Drossel, vormontiertMit eingebautem Leerrohr zum Spülen der LeitungBauschutz für Serviceöffnung 13,5 × 13,5 cm werkzeuglos ablängbarBefestigung für Zulauf ⌀ 32 mm höhenverstellbarBefestigung für Anschlussbogen höhenverstellbar und schallgedämmtUrinalbefestigungen M8, breiten- und höhenverstellbarZusätzliche Befestigung für Urinal mit Zubehör möglichSerie / Kollektion: DuofixBasicMaterial: StahlTyp: Vorwand-/Einbauelement für UrinalAußenform: RechteckFließdruck: 100 - 800 kPamaximaler Prüfdruck Wasser: 1600 kPamaximaler Prüfdruck Luft / Inertgas: 300 kPaDurchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/sDurchfluss bei 100 kPa mit Durchflussbegrenzer: 0,18 l/sBeim Einsatz der Urinalkeramik Omnia Pro 7503 von Villeroy & Boch ist zusätzlich der Geberit Anschlussstutzen mit Manschette und Deckklappen (Art .-Nr . 152 .608 .46 .1) erforderlichAbmessungen:Breite: 500 mmHöhe: 1300 mmTiefe: 750 mmLieferumfangWasseranschluss R ½″ (DN 15)Bauschutz2 WandankerVerbindungsrohr zwischen Zulauf ⌀ 32 mm und Urinal, mit Dichtung auf UrinalSchutzstopfenAnschlussbogen aus PE-HD, ⌀ 63 / 50 mmSchutzkappeDichtung ⌀ 57 / 50 mmUrinalgeruchsverschluss ⌀ 50 mm, mit Dichtung auf UrinalTraverse für Beplankungsauflage2 Gewindestangen M8Befestigungsmaterial

LieferumfangUrinalsteuerung mit pneumatischer Spülauslösung in weiß alpin (Farbe: weiß alpin)Vorwand-/Einbauelement für Urinal „DuofixBasic“ 130 × 50 × 75 cm Produktbeschreibung der Positionen:Urinalsteuerung mit pneumatischer Spülauslösung in weiß alpinZur manuellen Spülauslösung von UrinalenZum Einbau in Geberit Duofix Elemente für Urinal, 130 cm, universell, für Urinalsteuerung BasicSpülauslösung über Betätigungsplatte (Farbe: weiß-alpin)Betätigungsplatte aus Kunststoff, verschraubbarSpülzeiteinstellung mit Luftdüsen (pneumatisch)technische InformationenMaterial: KunststoffTyp: Urinalsteuerung mit pneumatischer SpülauslösungFließdruck: 100 - 800 kPa (1 - 8 bar)maximaler Prüfdruck Wasser: 1600 kPamaximaler Prüfdruck Luft / Inertgas: 300 kParelative Luftfeuchte: < 100 %maximale Wassertemperatur: 30 °CBetätigungskraft: 15 NDurchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/sDurchfluss bei 100 kPa mit Durchflussbegrenzer: 0,22 l/sBerechnungsdurchfluss: 0,3 l/sSpülzeit Einstellbereich: 4/8/12 sLieferumfangBetätigungsplatteBefestigungsrahmenPneumatikventil inkl. Pneumatikschlauch 20 cmBefestigungsmaterialHersteller-Kontaktdaten:Geberit Vertriebs GmbHTheuerbachstraße 188630 PfullendorfDeutschlandT: 07552 934-01E: sales.de@geberit.comVorwand-/Einbauelement für Urinal „DuofixBasic“ 130 × 50 × 75 cmfür Trockenbauzur Montage von Urinalennicht geeignet für Urinale mit Sprühkopfzum Einbau in teil- oder raumhohe Vorwandinstallationenzum Einbau von Geberit Urinalsteuerungen Basic (ab Baujahr 2013)zum Einbau in raumhohe Installationswändefür Fußbodenaufbauten 0 - 20 cmSelbsttragender Rahmen pulverbeschichtetRahmen oben offenRahmen mit Bohrlöchern ⌀ 9 mm für Befestigung im HolzständerbauRahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offenFußstützen verzinktFußstützen verstellbar 0 - 20 cmFußplatten aus KunststoffFußplattentiefe passend zum Einbau in U-Profile UW 50Universelles UP-Gehäuse für Geberit UrinalsteuerungenAnschlussklemme für Elektroanschluss im UP-GehäuseWasseranschluss oben am UP-GehäuseWasseranschluss MasterFix- und MeplaFix-fähigAnschlusswinkel werkzeuglos montierbarAbsperrventil mit Drossel, vormontiertMit eingebautem Leerrohr zum Spülen der LeitungBauschutz für Serviceöffnung 13,5 × 13,5 cm werkzeuglos ablängbarBefestigung für Zulauf ⌀ 32 mm höhenverstellbarBefestigung für Anschlussbogen höhenverstellbar und schallgedämmtUrinalbefestigungen M8, breiten- und höhenverstellbarZusätzliche Befestigung für Urinal mit Zubehör möglichtechnische InformationenSerie / Kollektion: DuofixBasicMaterial: StahlTyp: Vorwand-/Einbauelement für UrinalAußenform: RechteckFließdruck: 100 - 800 kPaWassertemperatur (max.): 30 °Cmaximaler Prüfdruck Wasser: 1600 kPamaximaler Prüfdruck Luft / Inertgas: 300 kPaDurchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/sDurchfluss bei 100 kPa mit Durchflussbegrenzer: 0,18 l/sBeim Einsatz der Urinalkeramik Omnia Pro 7503 von Villeroy & Boch ist zusätzlich der Geberit Anschlussstutzen mit Manschette und Deckklappen (Art .-Nr . 152 .608 .46 .1) erforderlichAbmessungen:Breite: 500 mmHöhe: 1300 mmTiefe: 750 mmGewicht: 13,7 kgHersteller-Kontaktdaten:Geberit Vertriebs GmbHTheuerbachstraße 188630 PfullendorfDeutschlandT: 07552 934-01E: sales.de@geberit.comTyp: Vorwand-/Einbauelement für UrinalLieferumfangUrinalsteuerung mit pneumatischer Spülauslösung in weiß alpin (Farbe: weiß alpin)Vorwand-/Einbauelement für Urinal „DuofixBasic“ 130 × 50 × 75 cm

Serie / Kollektion: INEOTyp: Vorwand-/Einbauelement für Urinal

LAUFEN Installationssystem (LIS) INEOAU106 Urinal - BetätigungsplatteKunststoff weiß, flächenbündig mitpoliertem Edelstahlrahmen, inklusiveKartuschenventil 107 × 132 × 1 mmpassend zu LAUFENInstallationselementen H940100Serie / Kollektion: INEOModell: H909106Typ: Vorwand-/Einbauelement für UrinalAbmessungen:Länge: 1 mmBreite: 107 mmHöhe: 132 mm

Villeroy & Boch WC-Betätigungsplatte Supreo ViConnect V99442Die Villeroy & Boch WC-Betätigungsplatte Supreo ViConnect ist ein hochwertiges Produkt, das sich durch seine präzise Verarbeitung und die Verwendung von erstklassigen Materialien auszeichnet. Diese Betätigungsplatte besteht aus Glas und zeichnet sich durch ihre Maße von 260 x 153 x 117 mm aus. Die eckige Form und die Oberfläche aus hochwertigem Sicherheitsglas machen sie zu einem stilvollen und funktionalen Element in Ihrem Badezimmer.Wichtige Eigenschaften:Villeroy & Boch ViConnectWC-Betätigungsplatte SupreoGlas, Maße: 260 x 153 x 117 mmEckig, Oberfläche aus hochwertigem SicherheitsglasErforderlich für die Funktion AutoFlush bei den Supreo Dusch-WCs (zwingende Kombination mit V16E NX und V994 42)Betätigung von vorneRE Glass Glossy WhiteSerie / Kollektion: ViConnectModell: 921989Material: StahlTyp: Vorwand-/Einbauelement für UrinalAußenform: Rechteckzur TrockenverkleidungEinbau vor Massivwandin Leichtbau-Ständerwand u.v.mVerstellbereich Füße von Rohfußboden bis OKFFB: 0 - 200 mmTiefenverstellung Vorderkante Element: 135 - 205 mm (bei Verwendung von Wandhaltern)4 Befestigungspunkteuniversell einstellbar für UrinalkeramikAbmessungen:Breite: 525 mmHöhe: 1120 mmHöhe: 112 bis 132 mmTiefe: 98 mmTiefe: 13.5 bis 20.5 mmLieferumfangmit Ablaufbogen DN 50 (⌀ 50) und schallgedämmter AblaufbogenschelleAnschlussset ⌀ 25mit Metallflexschlauch von Hand verschraubbarmit Universal Kartuschen-Rohbauset mit revisionierbarer Wasserstrecke für Kartuschenventilalle Traversen vormontiertmit WandhalterungMontageanleitungmit 2 Urinal Befestigungsbolzen M8 inkl. Bauschutz und verchromten Abdeckungeninkl. selbsthemmende Füße mit verstellbaren FußplattenBefestigungsmaterialEinzel-KartonverpackungNicht im LieferumfangUrinal Abdeckplate nicht im Lieferumfang enthalten.

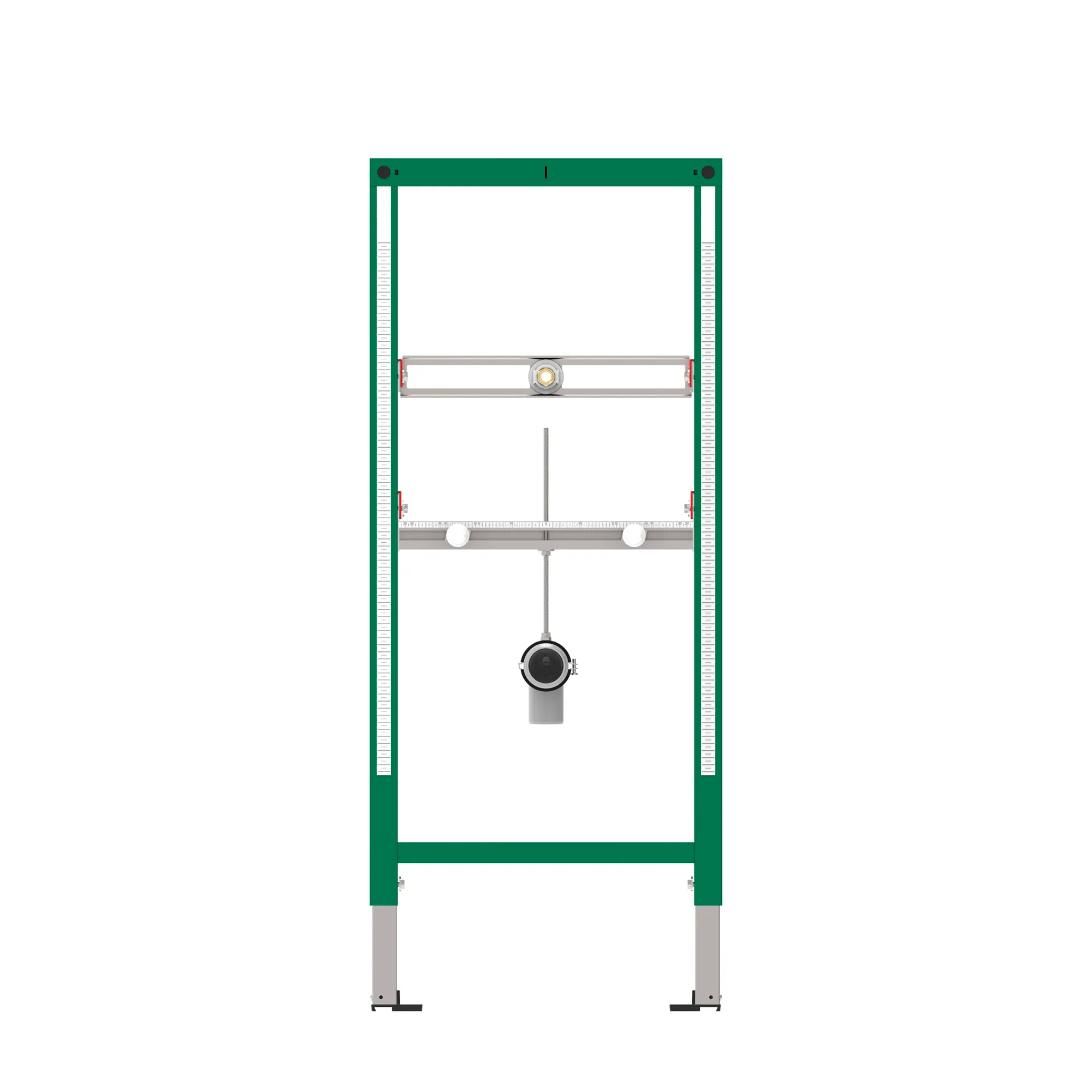

LAUFEN Installationselement INEOLINK für Urinale mit integrierter Spülung oder wasserlosSerie / Kollektion: IneoModell: H940102Typ: Vorwand-/Einbauelement für Urinal

Ideal Standard ProSys Urinal-ElementDas Ideal Standard ProSys Urinal-Element ist ein formschönes und funktionales Möbelstück für alle Waschraumeinrichtungen. Es eignet sich ideal für Ständer- oder Vorwandmontage (Trockenbau) und bietet eine Vielzahl von Vorteilen.ProduktdetailsHersteller: Ideal StandardModellnummer: R010367Möbel & AccessoiresSerie: ProSysEinbaufertig vormontiertes Urinal für Ständer- oder Vorwandmontage (Trockenbau)Selbsttragender Profil-Stahlrahmen mit höhenverstellbaren FüßenOberfläche korrosionsgeschützt durch Kunststoff-PulverbeschichtungRahmen bis 130 kg belastbarMontagebrücke aus Multiplex zur flexiblen Aufnahme von UrinalbefestigungenMit vormontierten AblaufbogenMontagebrücken höhenverstellbarProSys bietet die perfekte Lösung für jegliche Art von Installationen in Waschraumeinrichtungen – Toiletten, Bidets, Waschbecken, Urinale und Duschen. Mit dieser Angebotsvielfalt kann eine Vielzahl an Projekten abgedeckt werden. Das neue Sortiment ist die perfekte Ergänzung zu den Keramik- und Armaturenkollektionen sowie den Betätigungsplatten für Toilettenspülungen. Die WC-Spülkästen und deren Rahmen sind in verschiedenen Tiefen und Höhen erhältlich und bieten Installationslösungen sowohl für Massiv- als auch Trockenbauanwendungen. Sie verfügen über fortschrittliche Funktionen wie z.B. das System SmartFlush, das ein Reinigungsmittel direkt in den Spülstrom abgibt und das SmartValve, welches mit jedem Spülgang Wasser spart.Serie / Kollektion: ProSysModell: R010367Typ: Vorwand-/Einbauelement für UrinalAbmessungen:Breite: 500 mmHöhe: 1150 mmTiefe: 120 mm

Serie / Kollektion: ViConnectfür ProdetectModell: 922185Material: StahlTyp: Vorwand-/Einbauelement für UrinalAußenform: Rechteckzur TrockenverkleidungEinbau vor Massivwandin Leichtbau-Ständerwand u.v.mVerstellbereich Füße von Rohfußboden bis OKFFB: 0-200 mmTiefenverstellung Vorderkante Element: 135- 205 mm (bei Verwendung von Wandhaltern)4 Befestigungspunkteuniversell einstellbar für Urinalkeramikfür Keramiken mit integrierten Steuerungenfür Aufputzdruckspüler (nicht im Lieferumfang enthalten)zur Kombination mit elektronischer Urinalsteuerung ProDetect von Villeroy & BochAbmessungen:Breite: 525 mmHöhe: 1120 mmHöhe: 112 bis 132 mmTiefe: 80 mmTiefe: 13.5 bis 20.5 mmLieferumfangmit 1 schallgedämmten WanddurchführungG 1/2 IG/G 1/2 AGmit Ablaufbogen DN 50 (⌀ 50) und schallgedämmter Ablaufschellealle Traversen vormontiertWandhalterungMontageanleitung2 Urinal Befestigungsbolzen M8 inkl. Bauschutz und verchromten Abdeckungeninkl. selbsthemmende Füße mit verstellbaren FußplattenBefestigungsmaterialEinzel-KartonverpackungNicht im LieferumfangAufputzdruckspüler, Betätigungsplatte, Keramik sowie Steuerung nicht im Lieferumfang enthalten.

Rapid SLElement für Urinal mit GROHE Rapido U1,13 m und 1,30 m Bauhöhefür manuelle Betätigung oder Tectron Infrarot Elektronik 6 V oder 230 Vfür Vorwand- oder StänderwandmontageStahlrahmen komplett vormontierthöhenverstellbare Objektanschlüssemit Schnellverstellung und HöhensicherungBefestigungsmaterial, TÜV-geprüftHT-Ablaufbogen ⌀ 50 mmHaltebolzen M8, mit KeramikbefestigungZulaufanschluss und ZulaufgarniturWassergruppe mit VorabsperrungFließdruck min. 0,5 bar, Betriebsdruck max. 10 barDurchspülhilfewerkseitig geprüfte FunktionseinheitWasseranschlüsse G 1/2 außenAnschlussbox für Netzanschluss 230 VEinbaubox mit Dichtflanschkürzbarer Revisionsschacht mit Rohbauschutz fürFertigmontagesets mit Abmessungen 116 × 144 mmWandwinkel 38 558 00M für Vorwandmontage müssen separat bestellt werdenSerie / Kollektion: Rapid SLModell: 38786_1Typ: Vorwand-/Einbauelement für UrinalSpülungstyp: Tiefspüler Volumenstromklasse: ohne Geräuschklasse nach DIN-52 218: Gruppe II

Über VitrA Bad VitrA Bad steht für hochwertige Badausstattungen von weltbekannten Designern. Das Unternehmen zählt zu den wenigen globalen Marken, die komplette Badwelten anbieten: von Sanitärkeramik über Möbel bis hin zu Armaturen, Duschsystemen und Wannen. Neue Kollektionen entwickelt und realisiert das Designteam von VitrA Bad überwiegend gemeinsam mit internationalen Top-Designern, darunter Tom Dixon, Terri Pecora, Claudio Bellini, Arik Levy, Ross Lovegrove und der NOA Design Group. VitrA Bad ist Teil der türkischen Eczac?ba?? Bauprodukte Gruppe, für die das Thema Nachhaltigkeit auf allen Ebenen Priorität hat. 2011 wurde VitrA Bad als erster Hersteller von Sanitärkeramik mit der Typ-III-Deklarierung nach ISO 14025 für nachhaltigen Energie- und Ressourceneinsatz zertifiziert. 2014 wurde das unternehmenseigene Nachhaltigkeits-managementsystem „Blue Life“ mit dem Europäischen Umweltpreis als besonders weitsichtiges, innovatives und verantwortungsvolles Unternehmen ausgezeichnet. vitra-bad.de | @VitrABathroomsSerie / Kollektion: V-FixModell: 880Typ: Vorwand-/Einbauelement für UrinalAbmessungen:Höhe: 1120 mmLieferumfangV-Fix Rahmen für die Trockenbauinstallation von Urinalen mit integrierter elektronischer Steuerung boden- und wandfixiert Höhe 112 cm

Ideal Standard ProSys Urinal-Element R016367, universalDas Ideal Standard ProSys Urinal-Element R016367 ist die perfekte Lösung für jegliche Art von Installationen in Waschraumeinrichtungen – Toiletten, Bidets, Waschbecken, Urinale und Duschen. Es ist universell einsetzbar und kann sowohl für Ständer- als auch Vorwandmontage (Trockenbau) verwendet werden.MerkmaleVormontiertes Element zur Aufnahme von Urinalen in Kombination mit UP Spülventilen (mechanisch / Elektronisch)Selbsttragender Profil-Stahlrahmen mit höhenverstellbaren FüßenOberfläche korrosionsgeschützt durch Kunststoff-PulverbeschichtungBis 130 kg belastbarMontagebrücke aus Multiplex zur flexiblen Aufnahme von Urinalbefestigungen und automatischen SpülsystemenMit vormontierten AblaufbogenMontagebrücken höhenverstellbarProSys bietet eine Vielzahl an Projekten abdeckende Lösungen für die Installation in Waschraumeinrichtungen. Das Sortiment ist die perfekte Ergänzung zu den Keramik- und Armaturenkollektionen sowie den Betätigungsplatten für Toilettenspülungen. Die WC-Spülkästen und deren Rahmen sind in verschiedenen Tiefen und Höhen erhältlich und bieten Installationslösungen sowohl für Massiv- als auch Trockenbauanwendungen. Fortschrittliche Funktionen wie das System SmartFlush und das SmartValve sparen Wasser und verbessern die Reinigungseffizienz.Serie / Kollektion: ProSysModell: R016367Typ: Vorwand-/Einbauelement für UrinalAbmessungen:Breite: 500 mmHöhe: 1150 mmTiefe: 120 mm

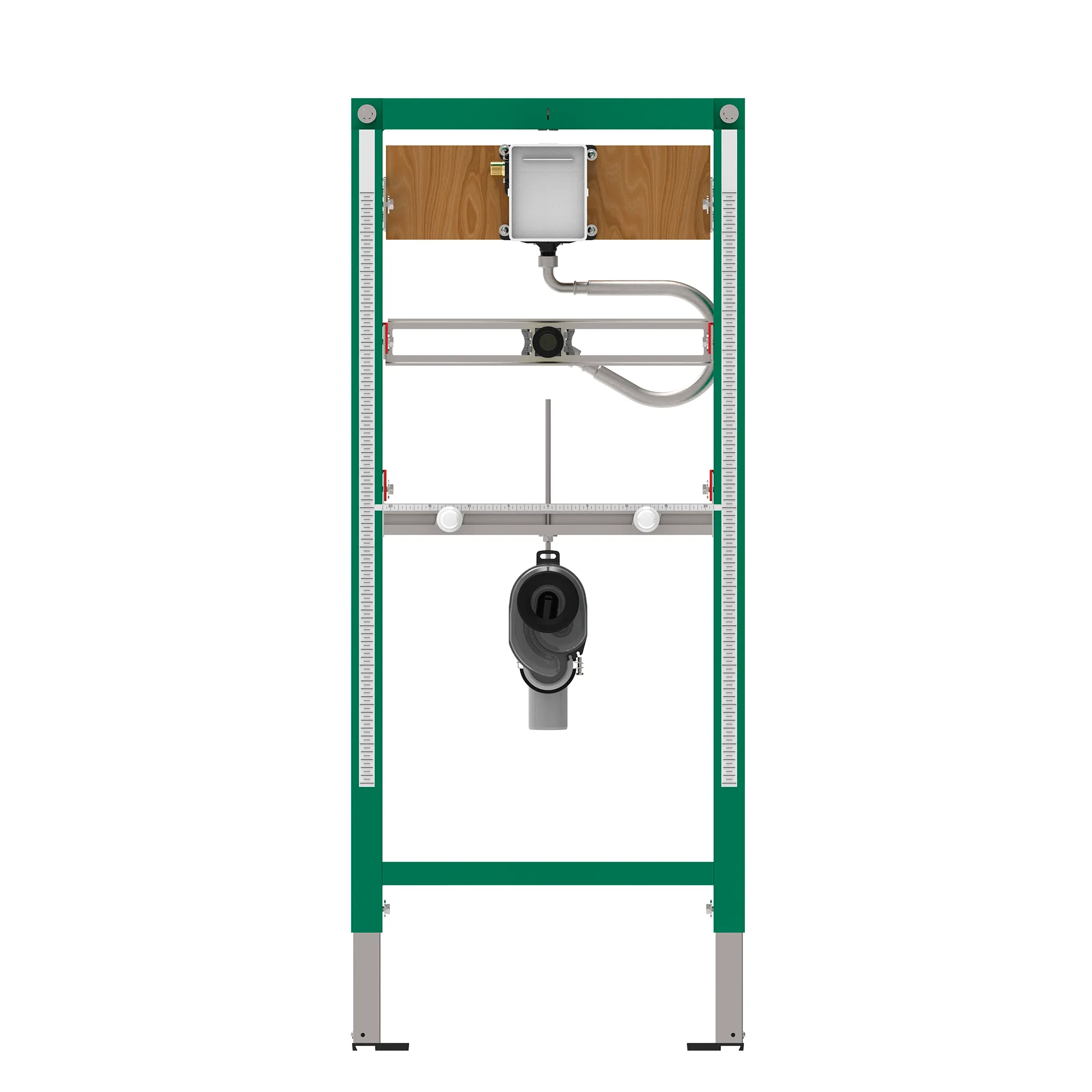

LAUFEN Installationselement INEOLINK für Urinale mit externer Spülung, KartuschentechnikSerie / Kollektion: IneoModell: H940101Typ: Vorwand-/Einbauelement für Urinal

Rapid SLElement für Urinal ohne Armatur1,13 m und 1,30 m Bauhöhefür Aufputz-Armaturenfür Vorwand- oder StänderwandmontageStahlrahmen komplett vormontierthöhenverstellbare Objektanschlüssemit Schnellverstellung und HöhensicherungBefestigungsmaterial, TÜV-geprüftHT-Ablaufbogen ⌀ 50 mmHaltebolzen M8, mit KeramikbefestigungZulaufanschluss und ZulaufgarniturWandwinkel 38 558 00M für Vorwandmontage müssen separat bestellt werdenSerie / Kollektion: Rapid SLModell: 38517_1Typ: Vorwand-/Einbauelement für UrinalSpülungstyp: Tiefspüler

UnisetElement für Urinal mit Infrarot-Elektronikmit GROHE Rapido Ufür manuelle Betätigung oder Tectron Infrarot Elektronik 6 V oder 230 Vschalldämmendes EPS-Modul zum UmmauernSchienenadapter für ModulbefestigungBefestigungszubehör für Einzelmontagehöhenverstellbare ObjektanschlüsseZulaufanschluss und ZulaufgarniturHT-Ablaufbogen ⌀ 50 mm, Gewindebolzen M8Befestigungsmaterial für UrinalbeckenWassergruppe mit VorabsperrungFließdruck min. 0,5 bar, Betriebsdruck max. 10 barDurchspülhilfewerkseitig geprüfte FunktionseinheitWasseranschlüsse G 1/2 außenAnschlussbox für Netzanschluss 230 VEinbaubox mit Dichtflanschkürzbarer Revisionsschacht mit Rohbauschutz fürFertigmontagesets mit Abmessungen 116 × 144 mmSerie / Kollektion: UnisetModell: 38785Typ: Vorwand-/Einbauelement für UrinalSpülungstyp: Tiefspüler Volumenstromklasse: ohne Geräuschklasse nach DIN-52 218: Gruppe II

LAUFEN Installationssystem (LIS) INEOAU108 Urinal - Betätigungsplatte Glasweiß, flächenbündig mit poliertemEdelstahlrahmen, inklusiveKartuschenventil 107 × 132 × 1 mmpassend zu LAUFENInstallationselementen H940100Serie / Kollektion: INEOModell: H909108Typ: Vorwand-/Einbauelement für UrinalAbmessungen:Länge: 1 mmBreite: 107 mmHöhe: 132 mm

Rapid SLElement für Urinal mit Infrarot-Elektronikmit GROHE Rapido U1,13 m und 1,30 m Bauhöhefür manuelle Betätigung oder Tectron Infrarot Elektronik 6 V oder 230 Vfür Vorwand- oder StänderwandmontageStahlrahmenkomplett vormontierthöhenverstellbare Objektanschlüssemit Schnellverstellung und HöhensicherungBefestigungsmaterialTÜV-geprüftHT-Ablaufbogen ⌀ 50 mmZulaufanschluss und ZulaufgarniturHaltebolzen M8, mit KeramikbefestigungWassergruppe mit VorabsperrungFließdruck min. 0,5 barBetriebsdruck max. 10 barDurchspülhilfewerkseitig geprüfte FunktionseinheitWasseranschlüsse G 1/2 außenAnschlussbox für Netzanschluss 230 VEinbaubox mit Dichtflanschkürzbarer Revisionsschacht mit Rohbauschutz fürFertigmontagesets mit Abmessungen 116 × 144 mmmit Wandwinkeln 38 558 00M für VorwandmontageSerie / Kollektion: Rapid SLModell: 38803_1Typ: Vorwand-/Einbauelement für UrinalSpülungstyp: Tiefspüler Volumenstromklasse: ohne Geräuschklasse nach DIN-52 218: ohne Abmessungen:Breite: 500 mmHöhe: 1130 mmTiefe: 230 mm

Rapid SLElement für Urinal mit Temperatursensormit Rohbau-Set für Temperatursensor1,13 m und 1,30 m Bauhöhefür Vorwand- oder StänderwandmontageStahlrahmen komplett vormontierthöhenverstellbare Objektanschlüssemit Schnellverstellung und HöhensicherungBefestigungsmaterial, TÜV-geprüftHT-Ablaufbogen ⌀ 50 mmHaltebolzen M8, mit KeramikbefestigungZulaufanschluss und ZulaufgarniturWandeinbaukasten mit RohbauschutzWassergruppe mit Vorabsperrung und DurchspülrohrFertigmontageset für T-Sensor Elektronik 39 368 000 oder 39 369 000 bitte separat bestellenWandwinkel 38 558 00M für Vorwandmontage müssen separat bestellt werdenSerie / Kollektion: Rapid SLModell: 39376Typ: Vorwand-/Einbauelement für UrinalSpülungstyp: Tiefspüler Volumenstromklasse: ohne Geräuschklasse nach DIN-52 218: Gruppe I
