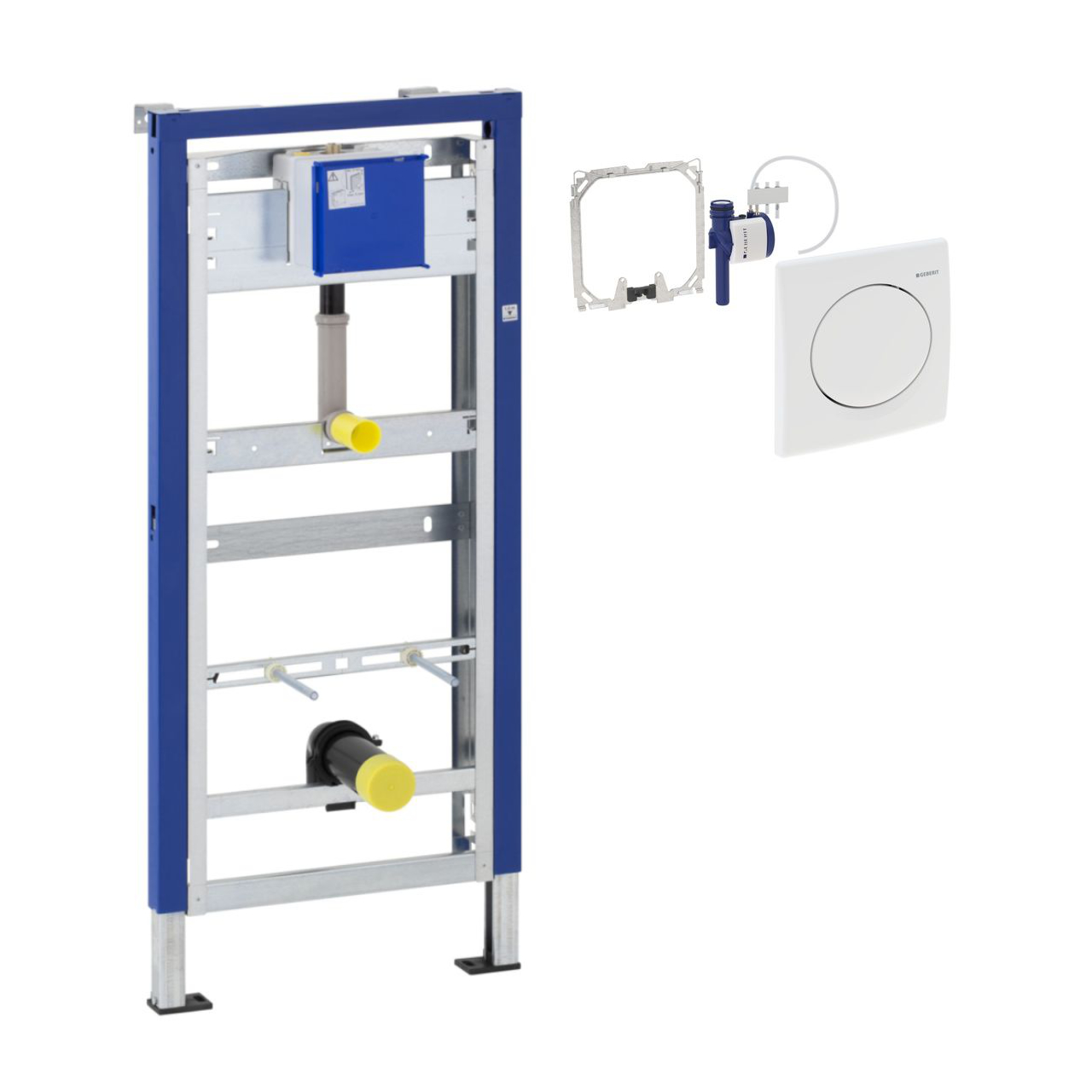

Set-Vorwand-/Einbauelement für Urinal Geberit Urinalsteuerung mit pneumatischer Spülauslösung mit Geberit Vorwandelement für Urinal in

• Urinalsteuerung mit pneumatischer Spülauslösung in weiß alpin (Farbe: weiß alpin)
• Vorwand-/Einbauelement für Urinal „DuofixBasic“ 130 × 50 × 75 cm

• Zur manuellen Spülauslösung von Urinalen
• Zum Einbau in Geberit Duofix Elemente für Urinal, 130 cm, universell, für Urinalsteuerung Basic

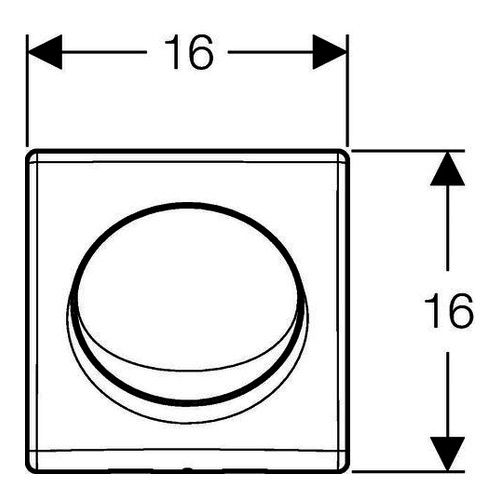

• Spülauslösung über Betätigungsplatte (Farbe: weiß-alpin)
• Betätigungsplatte aus Kunststoff, verschraubbar
• Spülzeiteinstellung mit Luftdüsen (pneumatisch)

technische Informationen

• Material: Kunststoff
• Typ: Urinalsteuerung mit pneumatischer Spülauslösung

• Fließdruck: 100 - 800 kPa (1 - 8 bar)
• maximaler Prüfdruck Wasser: 1600 kPa
• maximaler Prüfdruck Luft / Inertgas: 300 kPa
• relative Luftfeuchte: < 100 %
• maximale Wassertemperatur: 30 °C
• Betätigungskraft: 15 N
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,22 l/s
• Berechnungsdurchfluss: 0,3 l/s
• Spülzeit Einstellbereich: 4/8/12 s

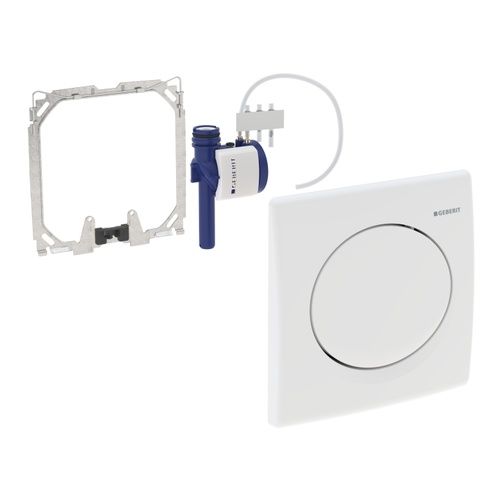

Lieferumfang

• Betätigungsplatte
• Befestigungsrahmen
• Pneumatikventil inkl. Pneumatikschlauch 20 cm
• Befestigungsmaterial

Hersteller-Kontaktdaten:

Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
T: 07552 934-01
E: sales.de@geberit.com

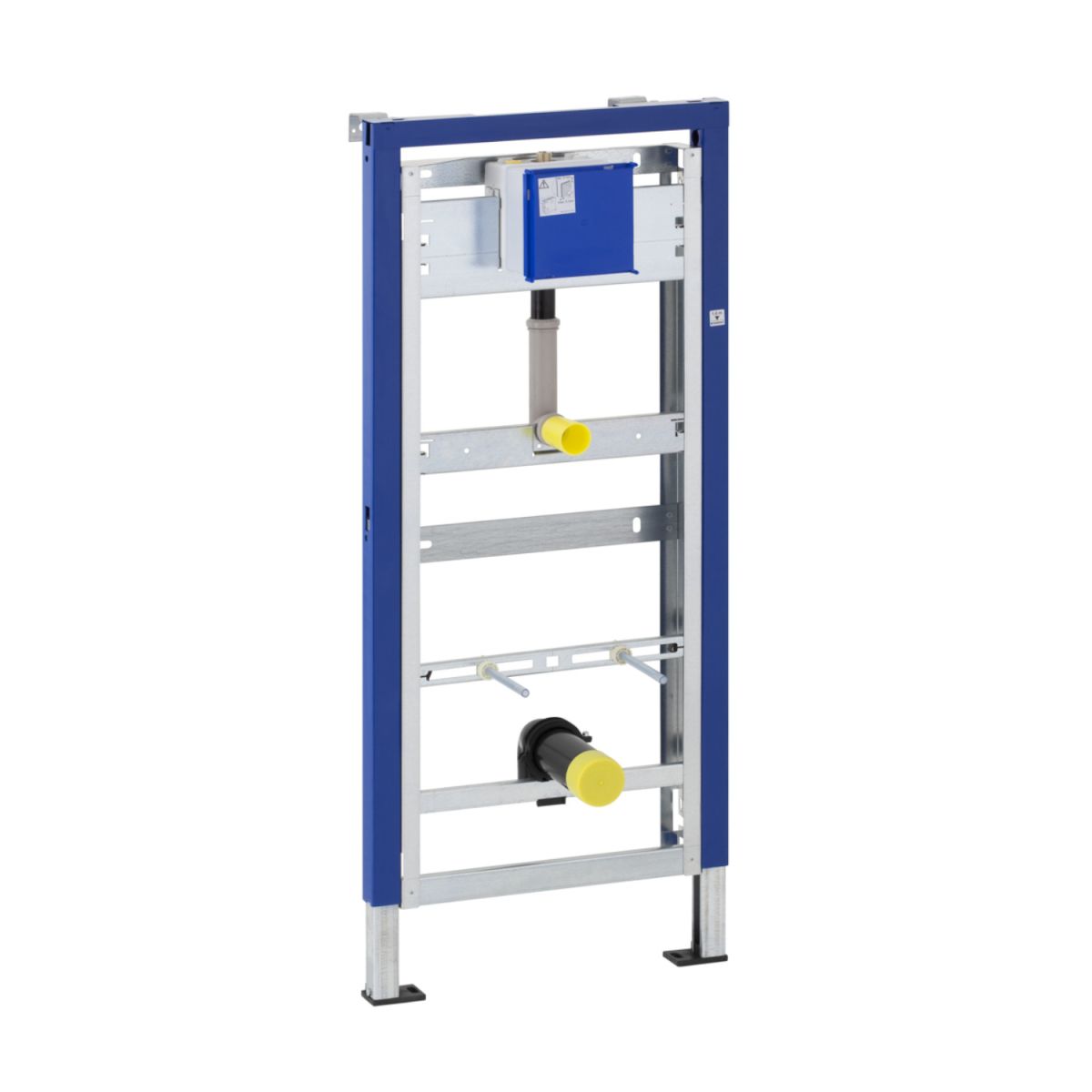

• für Trockenbau
• zur Montage von Urinalen
• nicht geeignet für Urinale mit Sprühkopf
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zum Einbau von Geberit Urinalsteuerungen Basic (ab Baujahr 2013)
• zum Einbau in raumhohe Installationswände
• für Fußbodenaufbauten 0 - 20 cm

• Selbsttragender Rahmen pulverbeschichtet
• Rahmen oben offen
• Rahmen mit Bohrlöchern ⌀ 9 mm für Befestigung im Holzständerbau
• Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
• Fußstützen verzinkt
• Fußstützen verstellbar 0 - 20 cm
• Fußplatten aus Kunststoff
• Fußplattentiefe passend zum Einbau in U-Profile UW 50
• Universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss oben am UP-Gehäuse
• Wasseranschluss MasterFix- und MeplaFix-fähig
• Anschlusswinkel werkzeuglos montierbar
• Absperrventil mit Drossel, vormontiert
• Mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 13,5 × 13,5 cm werkzeuglos ablängbar
• Befestigung für Zulauf ⌀ 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar
• Zusätzliche Befestigung für Urinal mit Zubehör möglich

technische Informationen

• Serie / Kollektion: DuofixBasic
• Material: Stahl
• Typ: Vorwand-/Einbauelement für Urinal
• Außenform: Rechteck
• Fließdruck: 100 - 800 kPa
• Wassertemperatur (max.): 30 °C

• maximaler Prüfdruck Wasser: 1600 kPa
• maximaler Prüfdruck Luft / Inertgas: 300 kPa
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,18 l/s

Beim Einsatz der Urinalkeramik Omnia Pro 7503 von Villeroy & Boch ist zusätzlich der Geberit Anschlussstutzen mit Manschette und Deckklappen (Art .-Nr . 152 .608 .46 .1) erforderlich

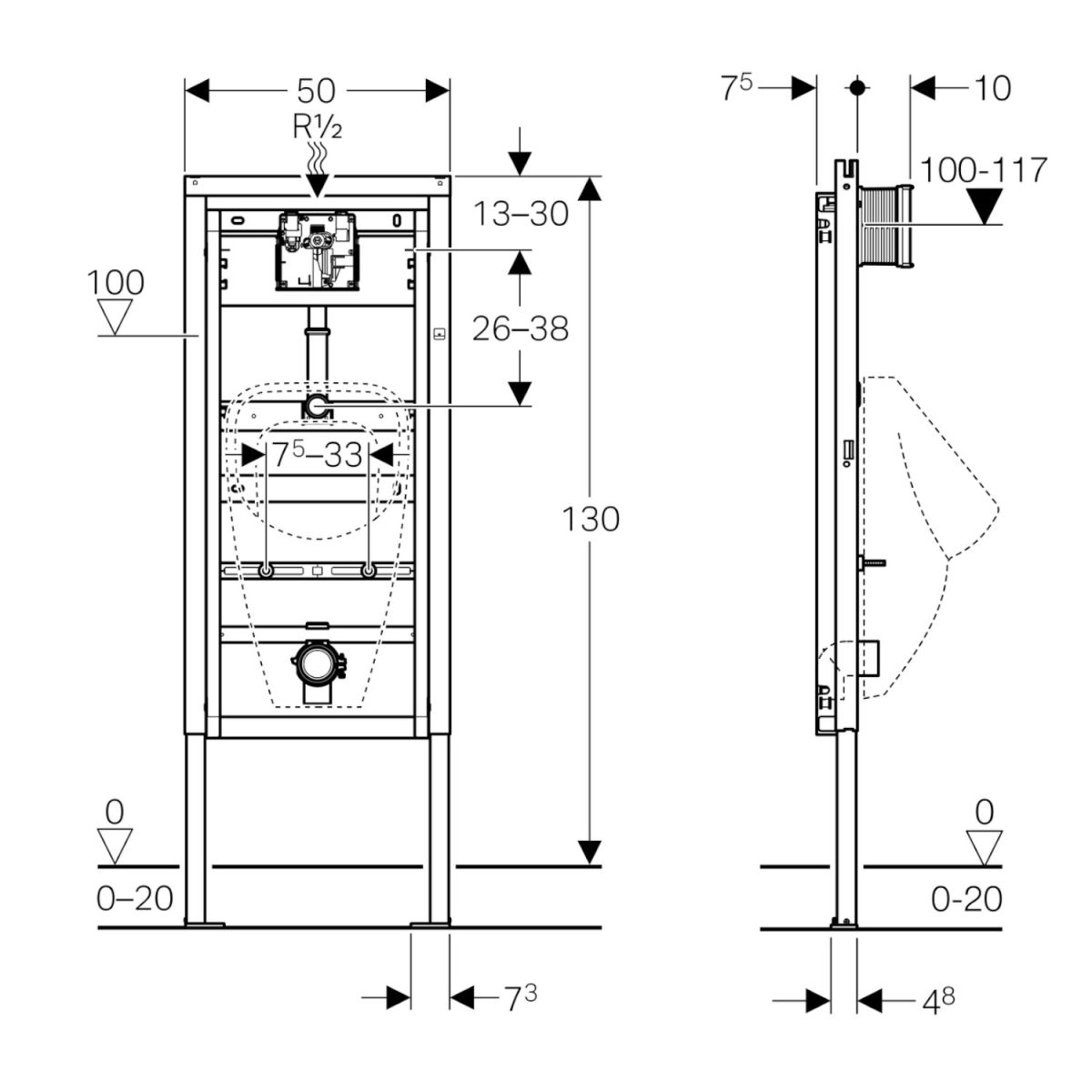

• Abmessungen:
  • Breite: 500 mm
  • Höhe: 1300 mm
  • Tiefe: 750 mm
  • Gewicht: 13,7 kg

Hersteller-Kontaktdaten:

Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
T: 07552 934-01
E: sales.de@geberit.com
