TECEdrainpoint S Aufstockelement mit Seal System UniversalflanschAufsatzstück aus Kunststoff mit Universalflansch aus Kunststoff (PP) für Verbund- und Klemmflanschabdichtungen.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungeninklusive O-Ring DichtungAußendurchmesser = 110 mmHöhenanpassung = 12-95 mmBestell-Nr.: 3660005Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,35 kg

TECEdrainpoint S Rostrahmen Kunststoff, 100 mm, inkl. DesignrostSet Aufsatzstück mit Rostrahmen (Kunststoff) und TECEdrainpoint S Designrost 100 × 100 mm.Aufsatzstück mit Rostrahmen aus Kunststoff (ABS)O-Ring DichtungAußendurchmesser = 110 mmHöhenanpassung = 10-92 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Bestell-Nr.: 3660001Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,25 kg

TECEdrainpoint S Ablauf DN 70 mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 70 waagerecht, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit seitlichem Zulauf DN 50inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,62/1,22 l/sbei maximaler Höhe des Aufsatzstückes: 0,87/1,74 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3603500Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,61 kg

TECEdrainpoint S Rostrahmen Kunststoff, 150 mm, ohne RostAufsatzstück mit Rostrahmen (Kunststoff) ohne Rost.Aufsatzstück mit Rostrahmen aus Kunststoff (ABS)O-Ring DichtungAußendurchmesser = 110 mmHöhenanpassung = 10-92 mmBestell-Nr.: 3660019Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,2 kg

TECEdrainpoint S Designrost Edelstahl, 100 mmDesignrost TECEdrainpoint S 100 × 100 mm aus gezogenem Edelstahl, Werkstoff 1.4301 (304).Abmessung = 100 × 100 mm (Außenmaße)Oberfläche poliertBelastungsklasse K3 (belastbar bis 300 kg)Bestell-Nr.: 3665002Serie / Kollektion: TECEdrainpointMaterial: EdelstahlAbmessungen:Gewicht: 0,13 kg

TECEdrainpoint S befliesbarer Aufsatz aus Edelstahl, 100 mm, rahmenlosSet mit befliesbarem Aufsatz und rahmenlosem Fliesenträger, 100 × 100 mm aus Edelstahl.Außendurchmesser = 110 mmHöhe = 1 mm (passend für alle Fliesen-/Natursteinstärken)Rostrahmen aus gezogenem Edelstahl, Werkstoff 1.4301 (304)Fliesenträger rahmenlos aus Edelstahl, Werkstoff 1.4301 (304), Abmessung 83 × 83 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Bestell-Nr.: 3660016Serie / Kollektion: TECEdrainpointMaterial: EdelstahlAbmessungen:Gewicht: 0,24 kg

TECEdrainpoint S Rostrahmen Edelstahl, 150 mm, inkl. Designrost, verschraubbarSet Aufsatzstück mit Rostrahmen (Edelstahl) und TECEdrainpoint S Designrost 142 × 142 mm.Aufsatzstück aus Kunststoff (ABS)O-Ring DichtungAußendurchmesser = 110 mmHöhenanpassung = 12-88 mmRostrahmen aus gezogenem Edelstahl, Werkstoff 1.4301 (304)TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 142 × 142 mm Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)2 Edelstahl-SenkkopfschraubenBestell-Nr.: 3660010Serie / Kollektion: TECEdrainpointMaterial: EdelstahlAbmessungen:Gewicht: 0,5 kg

TECEdrainpoint S Designrost Edelstahl, 100 mm, verschraubbarDesignrost TECEdrainpoint S 100 × 100 mm aus gezogenem Edelstahl, Werkstoff 1.4301 (304), verschraubbar.Abmessung = 100 × 100 mm (Außenmaße)Oberfläche poliertBelastungsklasse K3 (belastbar bis 300 kg)inklusive 2 Edelstahl-Senkkopfschrauben und selbstschneidenden GewindehülsenBestell-Nr.: 3665000Serie / Kollektion: TECEdrainpointMaterial: EdelstahlAbmessungen:Gewicht: 0,14 kg

TECEdrainpoint S Brandschutzmanschette DN 70/DN 100Brandschutzmanschette zur Montage unterhalb der Decke, bei Verwendung der senkrechten TECEdrainpoint S Bodenabläufe DN 70 und DN 100 in Verbindung mit einem PP-HT Abwasserrohr nach EN 1451. Zur hochfeuerbeständigen Abschottung der Deckendurchführung in Massivdecken bis 120 Minuten.Klassifizierung nach EN 13501 für Brandschutzklasse EI 120-U/U, Europäisch Technische Zulassung (ETA-18/0537).Erforderliche Kernlochbohrung:DN 70: Durchmesser 122 mmDN 100: Durchmesser 132 mmAnwendungsbereich:Massivdecken>= 200 mm DeckenstärkeKeine Vermörtelung oder Verfüllung des Zwischenraumes notwendig.D: 132 mmd: 94 mmH: 26,6 mmBestell-Nr.: 3690070Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,92 kg

TECEdrainpoint S Rostrahmen Kunststoff, 150 mm, inkl. Designrost, mit werkseitig angebrachter Seal System DichtmanschetteAufsatzstück mit Rostrahmen aus Kunststoff und werkseitig angebrachter Seal System Dichtmanschette, zur Ausführung eines DIN 18534 konformen Anschlusses an die Verbundabdichtung und TECEdrainpoint S Designrost 142 × 142 mm.Aufsatzstück mit Rostrahmen aus Kunststoff (ABS)O-Ring Dichtungwerkseitig angebrachte Dichtmanschette mit Seal SystemAußendurchmesser = 110 mmHöhenanpassung = 12-92 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 142 × 142 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kgSchalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.Für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)Bestell-Nr.: 3660021Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,38 kg

TECEdrainpoint S Dichtfolienzuschnitt EPDM für KlemmflanschverbindungenDichtmanschette für TECEdrainpoint S Abläufe, zur Anbindung von Bitumenschweißbahnen, Polymerbitumenschweißbahnen oder EPDM-Dichtbahnen mittels Heißluftschweißverfahren oder vollflächigem Schweißen. Die Fixierung der Dichtmanschette auf dem Universalflansch erfolgt mit dem Pressringset.Material: EPDM mit Einlage aus Glasgelege, Unterseite mit polymermodifizierter Bitumenschicht und FeinquarzabstreuungAbmessung = 500 × 500 mmMaterialstärke = 3,1 mmFabrikat: Phoenix Restrix MBBestell-Nr.: 3690006Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,93 kg

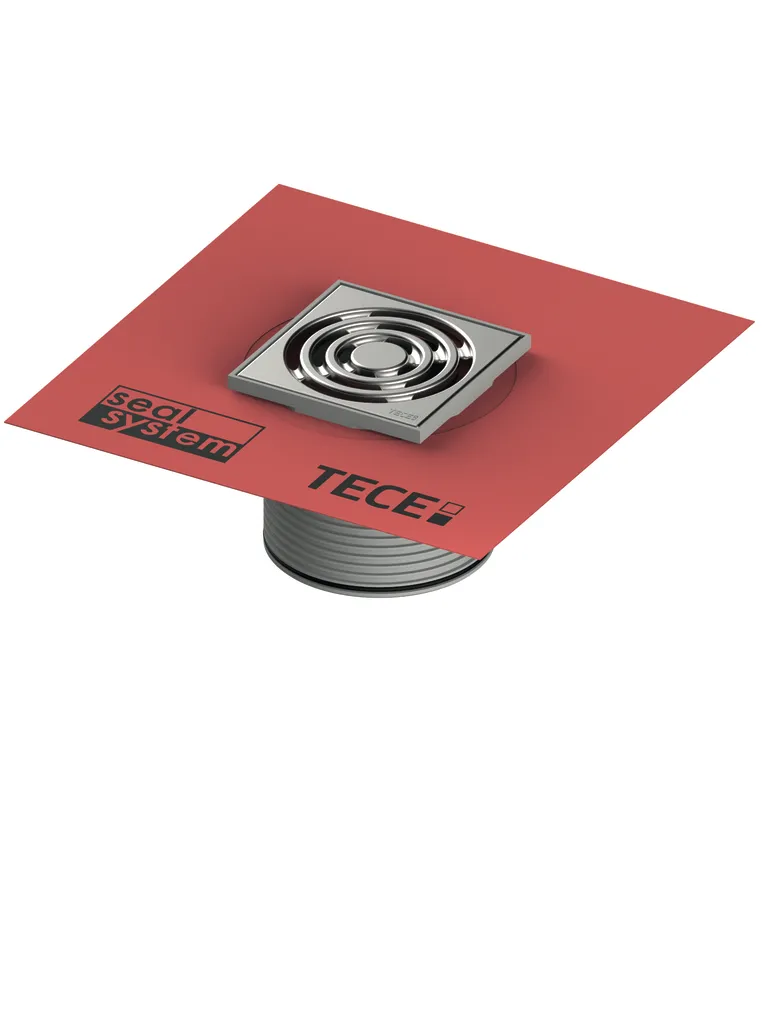

TECEdrainpoint S Rostrahmen Kunststoff, 100 mm, inkl. Designrost, mit werkseitig angebrachter Seal System DichtmanschetteAufsatzstück mit Rostrahmen aus Kunststoff und werkseitig angebrachter Seal System Dichtmanschette, zur Ausführung eines DIN 18534 konformen Anschlusses an die Verbundabdichtung und TECEdrainpoint S Designrost 100 × 100 mm.Aufsatzstück mit Rostrahmen aus Kunststoff (ABS)O-Ring Dichtungwerkseitig angebrachte Dichtmanschette mit Seal SystemAußendurchmesser = 110 mmHöhenanpassung = 10-92 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Schalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.Für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)Bestell-Nr.: 3660020Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,15 kg

TECEdrainpoint S Rostrahmen Edelstahl, 150 mm, Designrost "quadratum"Set Aufsatzstück mit Edelstahl-Rostrahmen und Designrost "quadratum" 142 × 142 mm.Aufsatzstück aus Kunststoff (ABS)O-Ring DichtungAußendurchmesser = 110 mmHöhenanpassung = 12-88 mmRostrahmen aus gezogenem Edelstahl, Werkstoff 1.4301 (304)Designrost "quadratum" aus Edelstahl, Werkstoff 1.4301 (304), Abmessung 142 × 142 mm, Oberfläche poliert, Belastungsklasse L15 (belastbar bis 1500 kg)Rutschhemmung Bewertungsgruppe B für nassbelastete Barfußbereiche, nach DIN 51097Bestell-Nr.: 3660008Serie / Kollektion: TECEdrainpointMaterial: EdelstahlAbmessungen:Gewicht: 1,02 kg

TECEdrainpoint S Designrost "quadratum" Edelstahl, 150 mmDesignrost "quadratum" TECEdrainpoint S 142 × 142 mm, aus Edelstahl, Werkstoff 1.4301 (304).Abmessung = 142 × 142 mm (Außenmaße)Oberfläche poliertBelastungsklasse L15 (Belastbar bis 1500 kg)Rutschhemmung Bewertungsgruppe B für nassbelastete Barfußbereiche, nach DIN 51097Bestell-Nr.: 3665009Serie / Kollektion: TECEdrainpointMaterial: EdelstahlAbmessungen:Gewicht: 0,77 kg

TECEdrainpoint S Ablauf DN 100 senkrecht mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 100 senkrecht, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,76/1,42 l/sbei maximaler Höhe des Aufsatzstückes: 0,80/2,10 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Erforderliche Kernlochbohrung:Durchmesser 132 mmBestell-Nr.: 3607600Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,61 kg

TECEdrainpoint S Ablauf DN 50 Norm mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 50 waagerecht, Norm, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,89 l/sbei maximaler Höhe des Aufsatzstückes: 0,64/1,35 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3601500Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,62 kg

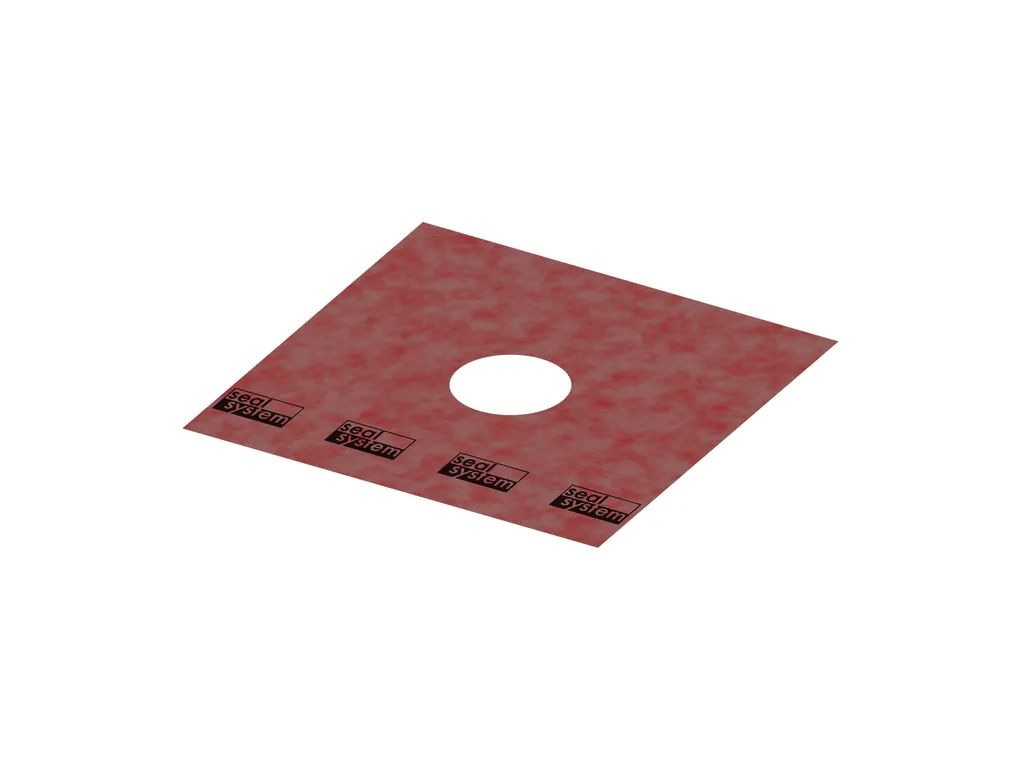

TECEdrainpoint S Seal System Dichtmanschette für VerbundabdichtungenSeal System Dichtmanschette zur Ausführungeines unabhängig geprüften Anschlusses der TECEdrainpoint S Abläufe an die Verbundabdichtung.Bestehend aus:PP-Vlies (Ober- und Unterseite) mit innenliegender wasserundurchlässiger PE-FolieAbmessung = 480 × 480 mmBestell-Nr.: 3690004Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,22 kg

TECEdrainpoint S Brandschutzset FireStop EI 120 DN 50Brandschutzset für die direkte Montage am Ablauf TECEdrainpoint S DN 50 senkrecht, zur hochfeuerbeständigen Abschottung von Deckendurchführungen in Massivdecken bis 120 Minuten. Klassifizierung nach EN 13501 für die Brandschutzklasse EI 120, Europäisch Technische Zulassung (ETA-11/0437).Set besteht aus Brandschutzmanschette, 2 Kreuzschlitzschrauben, Kennzeichnungsschild und 150 mm PP-HT Rohr DN 50 nach EN 1451.Erforderliche Kernlochbohrung:Durchmesser 120 mm (min = 119 mm, max = 123 mm)Anwendungsbereich:Massivdecken von 150-325 mm DeckenstärkeKeine Vermörtelung oder Verfüllung des Zwischenraumes notwendig.Bestell-Nr.: 3690050Serie / Kollektion: TECEdrainpointAbmessungen:Gewicht: 0,7 kg
