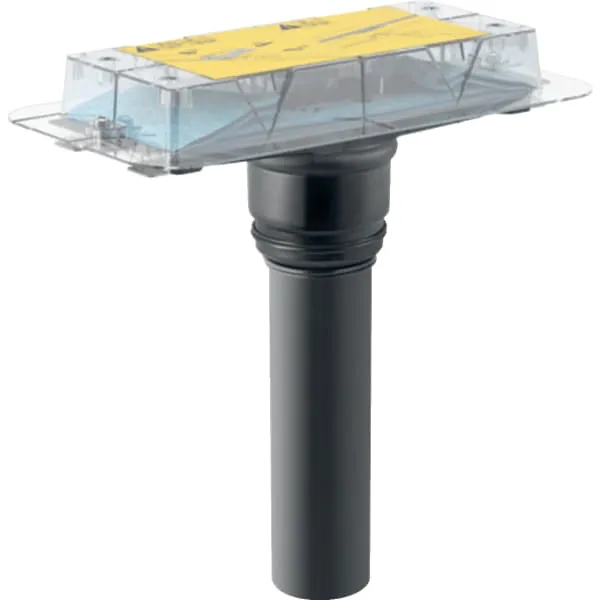

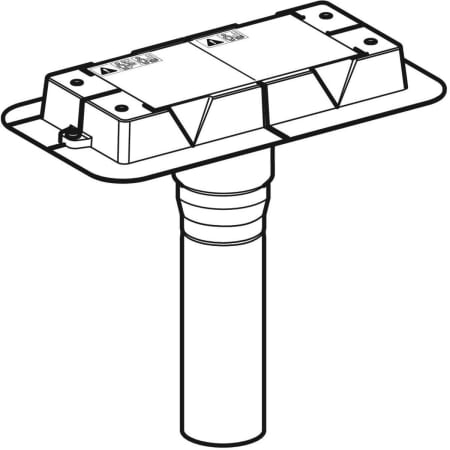

Rohbauset für Duschrinnen der Reihe CleanLine stockwerksdurchdringende Installation „CleanLine“

Technische Eigenschaften- Ablaufleistung (l/s): 0,84 l/s- Sperrwasserhöhe (mm): 75 mm- Werkstoff: PE-HD- Form: horizontal / vertikal- DN / Nennweite: 50 / 50- d, D / Außendurchmesser (mm): 50 mm- d1, D / Außendurchmesser (mm): 50 mm- a / Teilmaß (cm): 8 cm- L / Länge (cm): 8-18 cm- h / Höhe Teilmaß (cm): 6,5 cm- h1 / Höhe Teilmaß (cm): 8 cmModell: 152039161Form: horizontal/vertikal Abmessungen:Länge: 180 mmHöhe: 80 mm

Technische Eigenschaften- Ablaufleistung (l/s): 0,84 l/s- Sperrwasserhöhe (mm): 75 mm- Werkstoff: PE-HD- Form: horizontal / vertikal- DN / Nennweite: 50 / 56- d, D / Außendurchmesser (mm): 50 mm- d1, D / Außendurchmesser (mm): 56 mm- a / Teilmaß (cm): 8 cm- L / Länge (cm): 8-21 cm- h / Höhe Teilmaß (cm): 6,5 cm- h1 / Höhe Teilmaß (cm): 8 cmModell: 152043161Form: horizontal/vertikal Abmessungen:Länge: 210 mmHöhe: 80 mm

VerwendungszweckeZur Entwässerung bodenebener DuschenZum Einbau im Raum oder an der WandZum Einbau in DünnbettmörtelFür VerbundabdichtungenEigenschaftenGüteüberwacht nach EN 1253-3Duschrinne ablängbarFür Fliesenaufbauten auf Boden von 8-35 mm geeignetDuschrinne in Höhe, Neigung und Versatz ausrichtbarWasserableitung oberhalb der VerbundabdichtungTechnische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-160 cmLmin: 300 mmLmax: 1600 mmB / Breite (cm): 4,3 cmH / Höhe (cm): 0,8 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit Ausgleichsring2 Endstücke steckbarSaugnapfZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154453KS1Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 1600 mmBreite: 43 mmHöhe: 8 mmLieferumfangKammeinsatzEinlaufstutzen mit Ausgleichsring2 Endstücke steckbarSaugnapfNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

Technische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-90 cmB / Breite (cm): 4,4 cmH / Höhe (cm): 1 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteZusätzlich zu bestellen:Rohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154440391Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 900 mmBreite: 44 mmHöhe: 10 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

VerwendungszweckeZur Entwässerung bodenebener DuschenZum Einbau im Raum oder an der WandZum Einbau in DünnbettmörtelFür VerbundabdichtungenEigenschaftenFür Fliesenaufbauten auf Boden von 13-35 mm geeignetDuschrinne in Höhe, Neigung und Versatz ausrichtbarReinigung einfachWasserableitung oberhalb derVerbundabdichtungTechnische EigenschaftenWerkstoff: EdelstahlForm: rechteckigB / Breite (cm): 18,8 cmZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154455001Typ: Ablaufgarnitur für DuschwannenForm: rechteckig Abmessungen:Breite: 188 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

Technische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-130 cmB / Breite (cm): 4,4 cmH / Höhe (cm): 1 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154441QC1Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 1300 mmBreite: 44 mmHöhe: 10 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

Technische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-90 cmB / Breite (cm): 4,4 cmH / Höhe (cm): 1 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154440KS1Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 900 mmBreite: 44 mmHöhe: 10 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

VerwendungszweckeZur Entwässerung bodenebener DuschenZum Einbau im Raum oder an der WandZum Einbau in DünnbettmörtelFür VerbundabdichtungenEigenschaftenGüteüberwacht nach EN 1253-3Duschrinne ablängbarFür Fliesenaufbauten auf Boden von 8-35 mm geeignetDuschrinne in Höhe, Neigung und Versatz ausrichtbarWasserableitung oberhalb der VerbundabdichtungTechnische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-130 cmLmin: 30 mmLmax: 1300 mmB / Breite (cm): 4,3 cmH / Höhe (cm): 0,8 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit Ausgleichsring2 Endstücke steckbarSaugnapfZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154451KS1Typ: Ablaufgarnitur für DuschwannenForm: rechteckig Abmessungen:Länge: 1300 mmBreite: 43 mmHöhe: 8 mmLieferumfangKammeinsatzEinlaufstutzen mit Ausgleichsring2 Endstücke steckbarSaugnapfNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

VerwendungszweckeZur Entwässerung bodenebener DuschenZum Einbau in DünnbettmörtelFür VerbundabdichtungenEigenschaftenGüteüberwacht nach EN 1253-3Duschrinne ablängbarFür Fliesenaufbauten auf Boden von 4-30 mm geeignetDuschrinne in Höhe, Neigung und Versatz ausrichtbarTechnische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-90 cmB / Breite (cm): 4,7 cmH / Höhe (cm): 0,4 cmZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154458001Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 900 mmBreite: 47 mmHöhe: 4 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

VerwendungszweckeZur Entwässerung bodenebener DuschenZum Einbau im Raum oder an der WandZum Einbau in DünnbettmörtelFür VerbundabdichtungenEigenschaftenGüteüberwacht nach EN 1253-3Duschrinne ablängbarFür Fliesenaufbauten auf Boden von 8-35 mm geeignetDuschrinne in Höhe, Neigung und Versatz ausrichtbarWasserableitung oberhalb der VerbundabdichtungTechnische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-90 cmLmin: 300 mmLmax: 900 mmB / Breite (cm): 4,3 cmH / Höhe (cm): 0,8 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit Ausgleichsring2 Endstücke steckbarSaugnapfZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154450KS1Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 900 mmBreite: 43 mmHöhe: 8 mmLieferumfangKammeinsatzEinlaufstutzen mit Ausgleichsring2 Endstücke steckbarSaugnapfNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

Technische Eigenschaften- Ablaufleistung (l/s): 0,84 l/s- Sperrwasserhöhe (mm): 75 mm- Werkstoff: PE-HD- Form: horizontal / vertikal- DN / Nennweite: 56 / 56- d, D / Außendurchmesser (mm): 56 mm- d1, D / Außendurchmesser (mm): 56 mm- a / Teilmaß (cm): 9 cm- L / Länge (cm): 8-21 cm- h / Höhe Teilmaß (cm): 7 cm- h1 / Höhe Teilmaß (cm): 9 cmModell: 152044161Form: horizontal/vertikal Abmessungen:Länge: 210 mmHöhe: 90 mm

Technische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-130 cmB / Breite (cm): 4,4 cmH / Höhe (cm): 1 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154441391Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 1300 mmBreite: 44 mmHöhe: 10 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

VerwendungszweckeZur Entwässerung bodenebener DuschenZum Einbau in DünnbettmörtelFür VerbundabdichtungenEigenschaftenGüteüberwacht nach EN 1253-3Duschrinne ablängbarFür Fliesenaufbauten auf Boden von 4-30 mm geeignetDuschrinne in Höhe, Neigung undVersatz ausrichtbarTechnische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-130 cmB / Breite (cm): 4,7 cmH / Höhe (cm): 0,4 cmZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154459001Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 1300 mmBreite: 47 mmHöhe: 4 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

Technische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-90 cmB / Breite (cm): 4,4 cmH / Höhe (cm): 1 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154440QC1Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 900 mmBreite: 44 mmHöhe: 10 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.

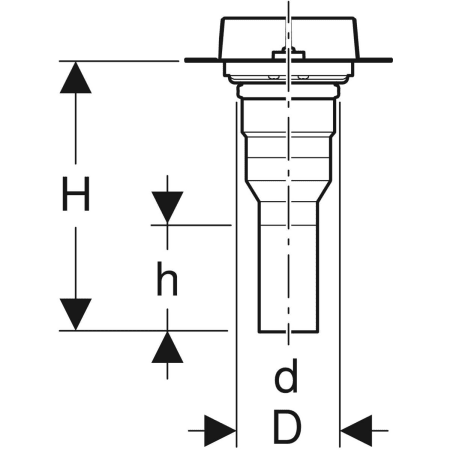

VerwendungszweckeFür Estrichhöhen min. 20 mm am EinlaufFür Fußbodenaufbauten 2-25 cmFür VerbundabdichtungenEigenschaftenDichtvlies vormontiertDichtvlies umlaufend 10 cm, zur Anbindung von AbdichtsystemenTechnische EigenschaftenForm: SonstigeDN / Nennweite: 50 d, D / Außendurchmesser (mm): 50 mmD / Außendurchmesser (cm): 7,8 cmH / Höhe (cm): 34 cmh / Höhe Teilmaß (cm): 15,6 cmZusätzlicher LieferumfangBauschutzdeckel mit AbzugskanteDünnbettaufsatzAnschlussstutzen aus PE-HD, D 50 mmZusätzlich zu bestellenDuschrinne der Reihe CleanLineGeruchsverschlussSerie / Kollektion: CleanLineModell: 154153001Typ: InstallationsmaterialAbmessungen:Durchmesser ⌀: 50 mmLieferumfangBauschutzdeckel mit AbzugskanteDünnbettaufsatzAnschlussstutzen aus PE-HD, ⌀ 50 mm

Technische EigenschaftenWerkstoff: CrNiMo-Stahl 1.4404 (DIN EN 10088)Form: rechteckigL / Länge (cm): 30-130 cmB / Breite (cm): 4,4 cmH / Höhe (cm): 1 cmZusätzlicher LieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteZusätzlich zu bestellenRohbauset für Duschrinnen der ReiheCleanLineSerie / Kollektion: CleanLineModell: 154441KS1Typ: Ablaufgarnitur für DuschwannenForm: rechteckigAbmessungen:Länge: 1300 mmBreite: 44 mmHöhe: 10 mmLieferumfangKammeinsatzEinlaufstutzen mit AusgleichsringSaugnapfManschetteNicht im LieferumfangRohbauset für Duschrinnen der Reihe CleanLine bitte separat bestellen.
