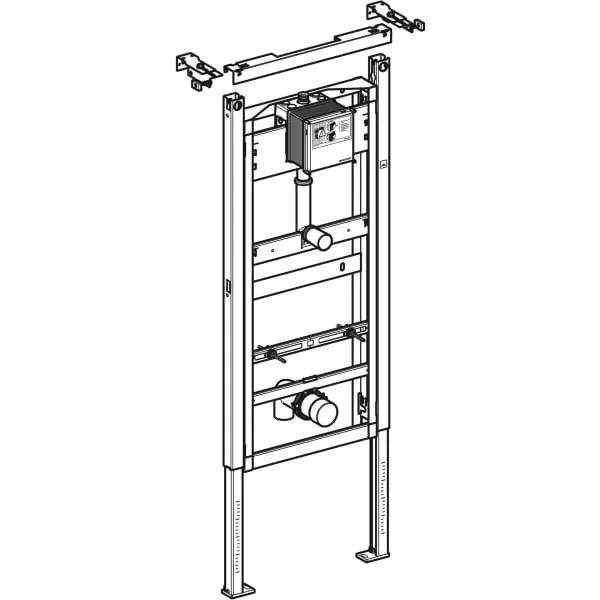

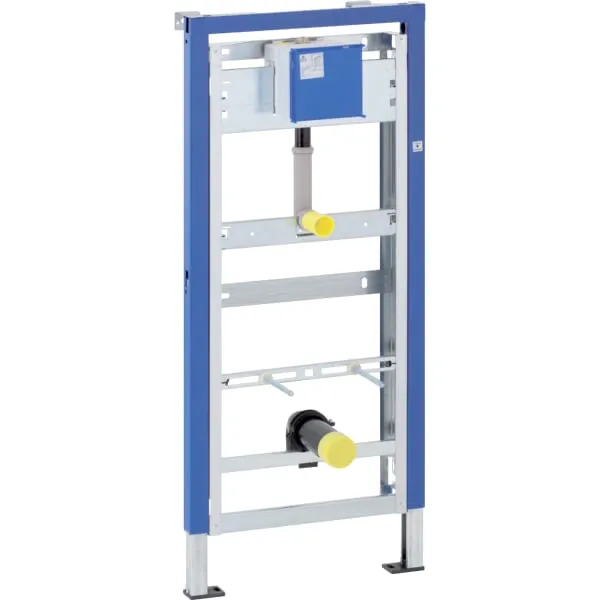

Geberit Vorwand-/Einbauelement für Urinal „DuofixBasic“ 130 × 50 × 75 cm

• für Trockenbau
• zur Montage von Urinalen
• nicht geeignet für Urinale mit Sprühkopf
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zum Einbau von Geberit Urinalsteuerungen Basic (ab Baujahr 2013)
• zum Einbau in raumhohe Installationswände
• für Fußbodenaufbauten 0 - 20 cm

• Selbsttragender Rahmen pulverbeschichtet
• Rahmen oben offen
• Rahmen mit Bohrlöchern ⌀ 9 mm für Befestigung im Holzständerbau
• Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
• Fußstützen verzinkt
• Fußstützen verstellbar 0 - 20 cm
• Fußplatten aus Kunststoff
• Fußplattentiefe passend zum Einbau in U-Profile UW 50
• Universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss oben am UP-Gehäuse
• Wasseranschluss MasterFix- und MeplaFix-fähig
• Anschlusswinkel werkzeuglos montierbar
• Absperrventil mit Drossel, vormontiert
• Mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 13,5 × 13,5 cm werkzeuglos ablängbar
• Befestigung für Zulauf ⌀ 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar
• Zusätzliche Befestigung für Urinal mit Zubehör möglich

• Serie / Kollektion: DuofixBasic
• Material: Stahl
• Typ: Vorwand-/Einbauelement für Urinal
• Außenform: Rechteck
• Fließdruck: 100 - 800 kPa
• Wassertemperatur (max.): 30 °C

• maximaler Prüfdruck Wasser: 1600 kPa
• maximaler Prüfdruck Luft / Inertgas: 300 kPa
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,18 l/s

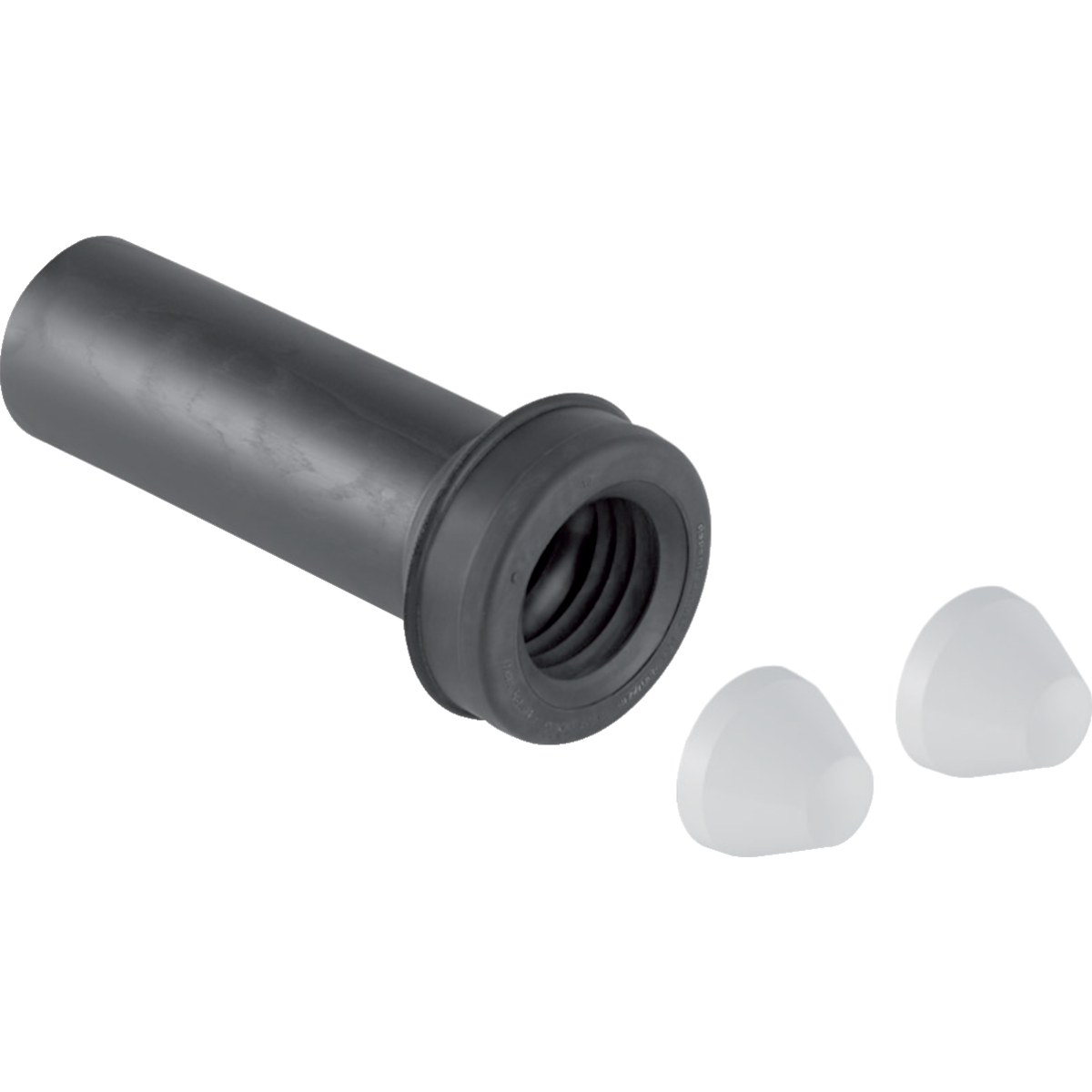

Beim Einsatz der Urinalkeramik Omnia Pro 7503 von Villeroy & Boch ist zusätzlich der Geberit Anschlussstutzen mit Manschette und Deckklappen (Art .-Nr . 152 .608 .46 .1) erforderlich

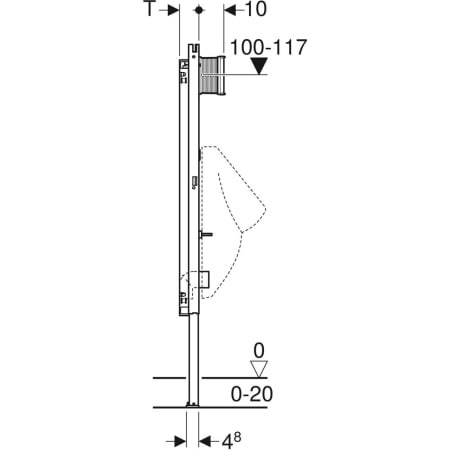

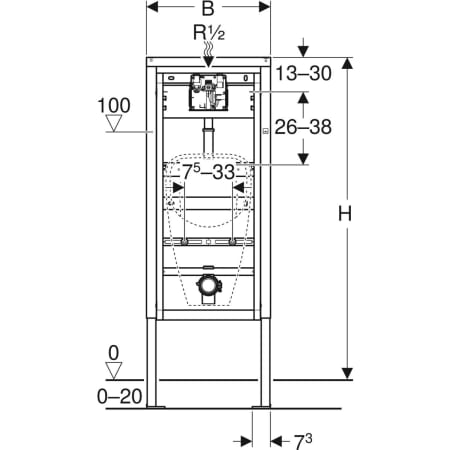

• Abmessungen:
  • Breite: 500 mm
  • Höhe: 1300 mm
  • Tiefe: 750 mm
  • Gewicht: 13,7 kg
