Zehnder Quaro Mixbetrieb QAM-140-045/GD Dark Brown

Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-140-045/GD Dark Brown

Beschreibung

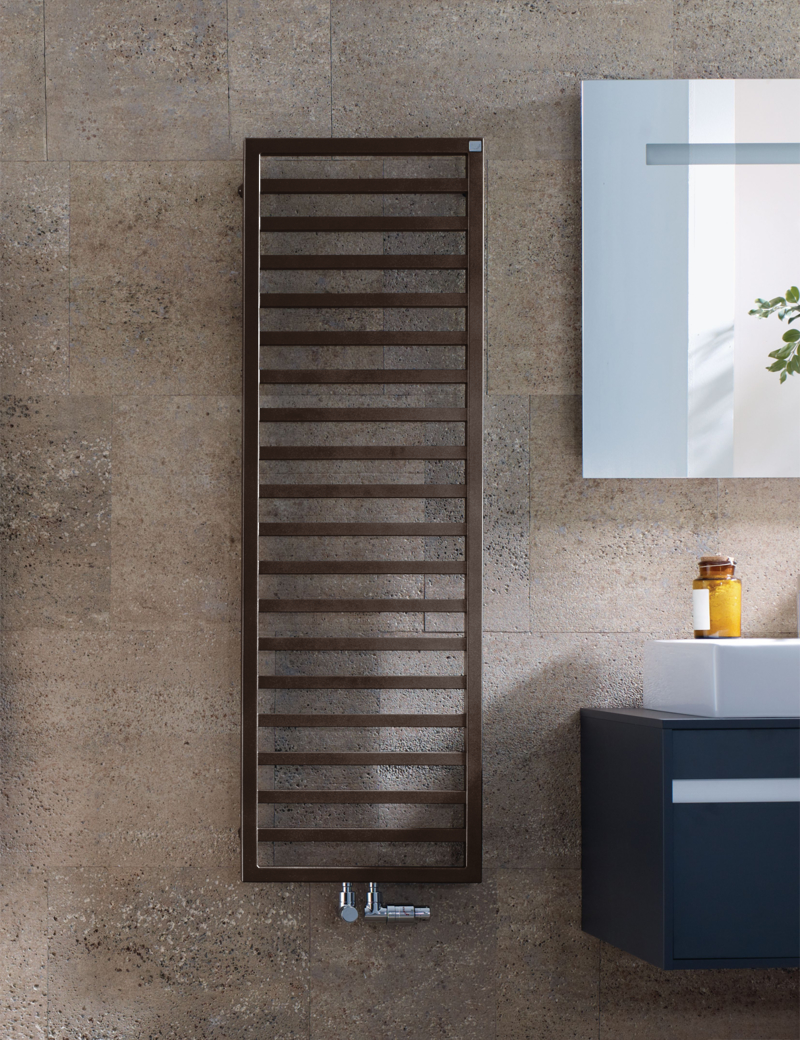

Der Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-140-045/GD in Dunkelbraun ist ein hochwertiges Badheizkörpermodell. Er besteht aus horizontal angeordneten Präzisions-Stahlrohren, die mit umlaufenden Vierkantrohren vollständig verschweißt sind. Diese Technologie ermöglicht unsichtbare Schweißnähte durch das Laser-Schweißverfahren. Die Vierkantrohre haben einen Querschnitt von 25x25 mm und eine regelmäßige Anordnung im Rahmen aus Vierkant 30x30 mm.

Technische Daten

Die Wärmeleistung dieses Heizkörpers wurde nach EN 442 geprüft und trägt die CE-Kennzeichnung. Die Anschlüsse sind am Vorlauf/Rücklauf 2 x ½″ unten mittig positioniert, mit einem Abstand von 50 mm. Der werkseitig eingebaute Heizstab RACY-S ist unten rechts angebracht und besitzt eine Schutzart IP44 (spritzwassergeschützt). Das Modell ist mit einem separaten Funksteuergerät Modell 2 ausgestattet.

Design und Materialien

Der Heizkörper wird standardmäßig in dem Farbton RAL 9016 geliefert. Auf Wunsch kann eine Sonderfarbe, Chrom oder eine Ausführung in Edelstahl V4A gebürstet bestellt werden. Die Lieferung erfolgt montagefertig mit formschönen Wandkonsolen und Verpackung.

Betriebsdaten

Der Betriebsüberdruck beträgt max. 10 bar, die Betriebstemperatur max. 95 Grad Celsius.

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-140-045/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 6,3 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,24

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 590 W (EN 442)
• 70/55/24: 423 W
• 55/45/24: 261 W
• 55/45/20: 312 W

Abmessungen:

• Breite: 450 mm
• Höhe: 1433 mm
• Tiefe: 30 mm
• Sondergröße: 45 × 140,3 cm mm
