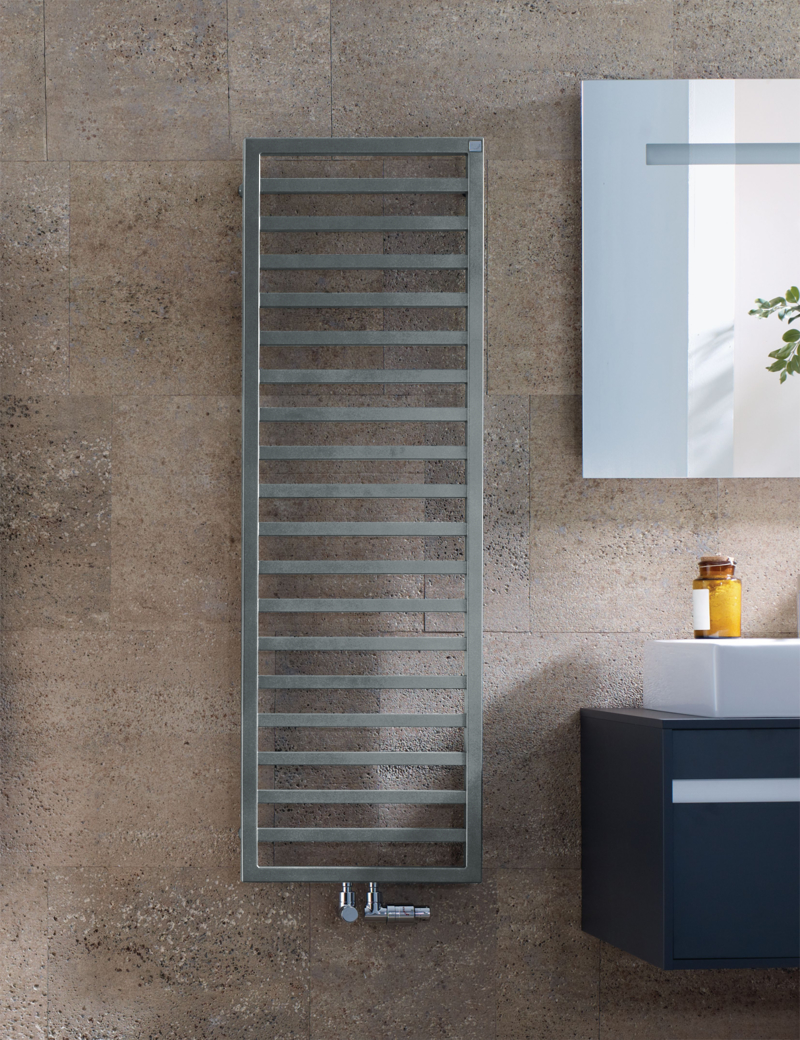

Zehnder Quaro Mixbetrieb QAM-140-045/GD 1433x30x450 RAL 7031

Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-140-045/GD 1433x30x450 RAL 7031

Zehnder Quaro Mixbetrieb QAM-140-045/GD 1433x30x450 in RAL 7031. Der Design-Heizkörper Zehnder Quaro ist für den Mixbetrieb ausgelegt und besteht aus horizontal angeordneten Präzisions-Stahlrohren mit umlaufenden Vierkantrohren, die vollständig verschweißt sind. Die unsichtbaren Schweißnähte werden durch ein Laser-Schweißverfahren erzeugt.

Technische Details

Der Heizkörper ist nach EN 442 geprüft und trägt die CE-Kennzeichnung. Die Anschlüsse sind vorlauf- und rücklaufförmig, positioned an der Unterseite mittig und haben einen Abstand von 50 mm. Ein werkseitig eingebauter Heizstab RACY-S befindet sich unten rechts mit einer Schutzart IP44 (spritzwassergeschützt). Das Modell ist mit einem separaten Funksteuergerät Modell 2 ausgestattet.

Design und Materialien

Der Heizkörper wird standardmäßig in dem Farbton RAL 9016 geliefert, kann aber auch auf Wunsch in einer Sonderfarbe, Chrom oder als Ausführung in Edelstahl V4A gebürstet bestellt werden. Die Lieferung erfolgt montagefertig mit formschönen Wandkonsolen und ist verpackt.

Betriebsdaten

Der Betriebsüberdruck beträgt maximal 10 bar, die Betriebstemperatur maximal 95 Grad Celsius.

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-140-045/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 6,3 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,24

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 590 W (EN 442)
• 70/55/24: 423 W
• 55/45/24: 261 W
• 55/45/20: 312 W

Abmessungen:

• Breite: 450 mm
• Höhe: 1433 mm
• Tiefe: 30 mm
• Sondergröße: 45 × 140,3 cm mm
