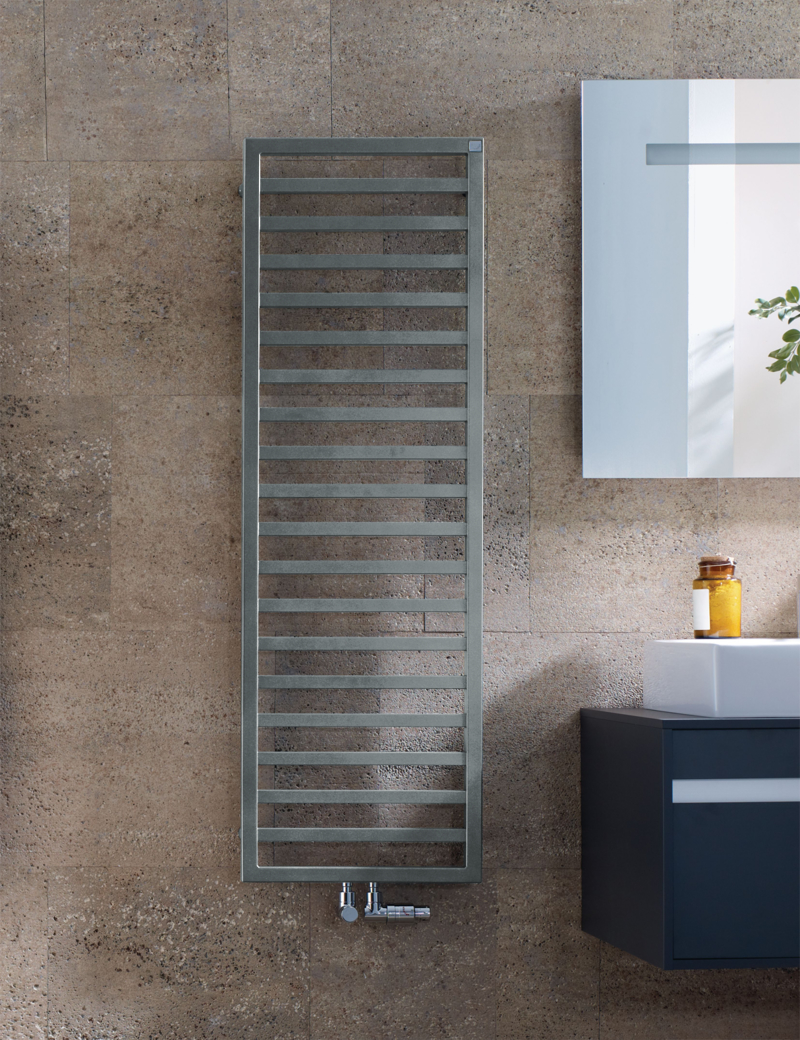

Zehnder Quaro Mixbetrieb QAM-100-045/GD 1001x30x450 RAL 7031

Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-100-045/GD 1001x30x450 RAL 7031

Technische Daten:

• Mixbetrieb aus horizontal angeordneten Präzisions-Stahlrohren mit umlaufenden Vierkantrohren, vollständig verschweißt.
• Unsichtbare Schweißnähte durch Laser-Schweißverfahren.
• Vierkantrohre 25 x 25 mm mit regelmäßiger Anordnung im Rahmen aus Vierkant 30 x 30 mm.
• Wärmeleistung geprüft nach EN 442, CE-Kennzeichnung.
• Anschlüsse: Vorlauf/Rücklauf 2 x ½″ unten mittig, Abstand 50 mm und werkseits eingebautem Heizstab RACY-S, unten rechts.
• Schutzart IP44 (spritzwassergeschützt), mit separatem Funksteuergerät Modell 2.
• Pulverlackierung, standardmäßig im Farbton RAL 9016, auf Wunsch in Sonderfarbe, Chrom oder Ausführung in Edelstahl V4A gebürstet.

Die Lieferung erfolgt montagefertig mit formschönen Wandkonsolen und Verpackung. Betriebsüberdruck max. 10 bar, Betriebstemperatur max. 95 Grad Celsius.

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-100-045/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 4,4 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,24

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 420 W (EN 442)
• 70/55/24: 300 W
• 55/45/24: 185 W
• 55/45/20: 222 W

Abmessungen:

• Breite: 450 mm
• Höhe: 1001 mm
• Tiefe: 30 mm
• Sondergröße: 45 × 97,1 cm mm
