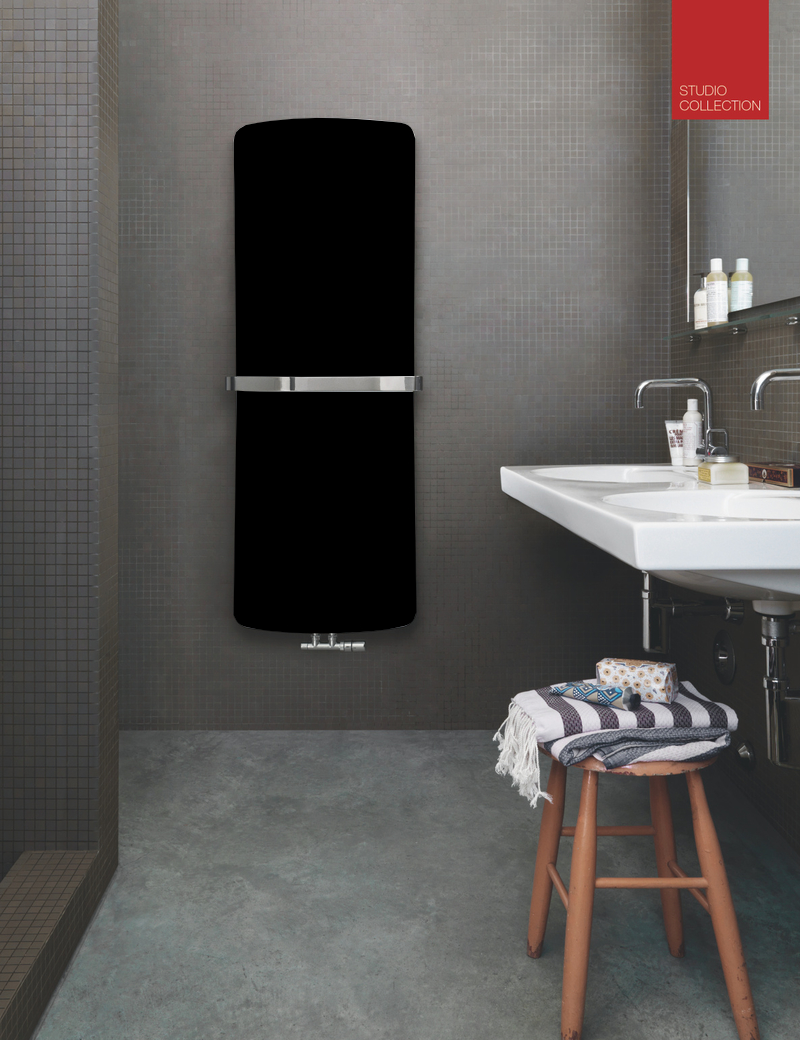

Zehnder Folio Belt FZB-120-042 1156x16x430 Black Quar.

Produktbeschreibung

Der Zehnder Folio Belt FZB-120-042 ist ein Design-Heizkörper der Serie Folio Belt. Er begeistert durch seine ungewöhnlich leichte und schwebende Anmutung, die erst durch die Entwicklung neuartiger Konstruktionselemente und Verbundstoffe möglich wurde.

Bauweise und Materialien

Der Heizkörper hat eine Tiefe von nur 16 Millimeter. Das Heizregister besteht aus Kupferrohr mit einem Durchmesser von 12 mm und ist in einer Wabenkonstruktion aus Aluminium eingebettet, die wiederum von expandiertem Naturgraphit umschlossen ist. Die abgeschrägten Kanten sind aus Polyamid gefertigt.

Handtuchhalter

Je nach Modell sind ein oder zwei Handtuchhalter 40 x 4 mm verchromt im Lieferumfang enthalten und können an einer fix vorgegebenen Position installiert werden.

Technische Daten

Die Wärmeleistung des Heizkörpers entspricht der Norm EN 442 und ist mit dem CE-Kennzeichen zertifiziert. Er hat zwei Anschlüsse mit einem Innengewinde von ½″ für Vorlauf/Rücklauf, die unten mittig und 50 mm voneinander entfernt sind. Ein Design-Entlüftungsventil mit einem Innengewinde von ½″ ist oben nach hinten positioniert.

Farben und Oberflächen

Front und Rückseite des Heizkörpers sind aus Aluminium gefertigt und erhältlich in allen Farben gemäß der Zehnder Farbkarte. Bei einer Oberfläche aus eloxiertem Aluminium ist die Rückseite schwarz matt. Die Lieferung erfolgt montagefertig mit formschönen Wandkonsolen in Heizkörperfarbe, bei einer eloxierten Oberfläche sind die Konsolen schwarz matt.

Betriebsdaten

Der maximale Betriebsüberdruck beträgt 10 bar und die maximale Betriebstemperatur liegt bei 80 Grad.

• Serie / Kollektion: Folio Belt
• für Warmwasser-Zentralheizung mit 50 mm-Mittelanschluss
• Modell: FZB-120-042
• Material: Stahl
• Typ: Heizkörper
• Außenform: Rechteck
• Betriebsdruck (max.): 10 bar
• Heizkörperexponent: 1,2
• Betriebstemperatur (max.): 80 °C
• Anschlussdurchmesser: 2 × 1/2″
• Entlüftung: G 1/2″ (Rückseite, mittig)
• Füllvolumen: 0,5 l

Kern dieses Design-Heizkörpers ist ein Heizregister aus Kupfer, eingebettet in eine Wabenkonstruktion aus Aluminium, welche von expandiertem Naturgraphit umschlossen ist. Dank dieser speziellen, neu entwickelten Konstruktion und einer neuartigen Fertigungstechnik konnte Zehnder den sehr dünnen und ultra leichten Heizkörper entwickeln, ohne Kompromisse an die Leistungsfähigkeit zu machen. Der verwendete Naturgraphit ist ein innovatives Material mit idealen Eigenschaften wie hoher Wärmeleitfähigkeit, geringer Dichte und Alterungsbeständigkeit. Farbgebung:

Farbgebung:

• Front- und Rückseite aus Aluminium
• erhältlich in allen Farben gemäß der Zehnder Farbkrate
• Rückseite bei Oberfläche Alumininium ist dann eloxiert in schwarz matt und Wandkonsole dann auch schwarz-matt
• Pulverbeschichtung nach DIN 55900, RAL 9016

Wärmeleistung in Watt:

• 75/65/20: 399 W (EN 442)
• 70/55/24: 288 W
• 55/45/24: 180 W
• 55/45/20: 215 W

Abmessungen:

• Breite: 430 mm
• Höhe: 1156 mm
• Tiefe: 16 mm
