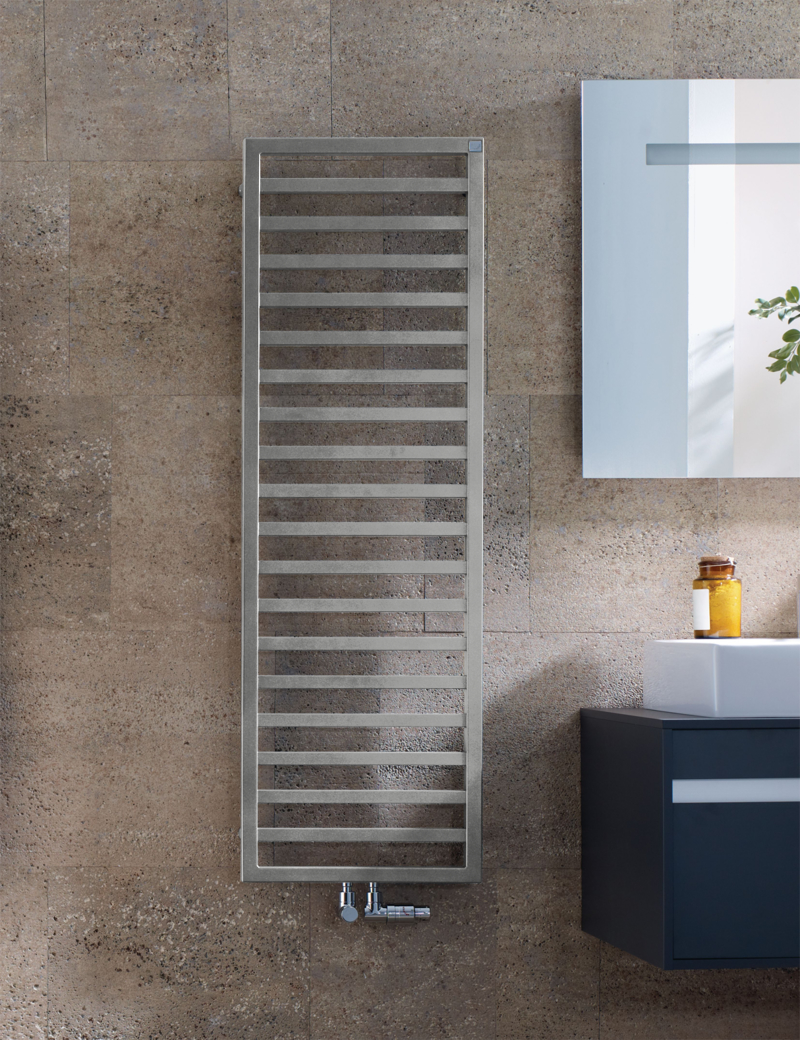

Zehnder Quaro Mixbetrieb QAM-140-060/GD 1433x30x600 RAL 7046

Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-140-060/GD 1433x30x600 RAL 7046

Der Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-140-060/GD überzeugt durch seine hochwertige Verarbeitung. Aus horizontal angeordneten Präzisions-Stahlrohren und umlaufenden Vierkantrohren besteht dieser Heizkörper, der vollständig verschweißt ist. Die unsichtbaren Schweißnähte werden durch das Laser-Schweißverfahren hergestellt. Mit einem Rahmen aus Vierkant 30 x 30 mm und Vierkantrohren mit einer Größe von 25 x 25 mm zeichnet sich das Modell durch seine Robustheit und Stabilität aus.

Technische Merkmale

Die Wärmeleistung dieses Heizkörpers wurde nach EN 442 geprüft und trägt die CE-Kennzeichnung. Die Anschlüsse sind am Vorlauf/Rücklauf 2 x ½″ unten mittig positioniert, mit einem Abstand von 50 mm und einem werkseits eingebautem Heizstab RACY-S, unten rechts. Die Schutzart IP44 macht den Heizkörper spritzwassergeschützt.

Design und Materialien

Standardmäßig wird der Heizkörper mit Pulverlackierung in dem Farbton RAL 9016 geliefert. Auf Wunsch ist eine Sonderfarbe oder eine Ausführung in Chrom oder Edelstahl V4A gebürstet möglich.

Betriebsdaten

Der Betriebsüberdruck beträgt max. 10 bar und die Betriebstemperatur max. 95 Grad Celsius.

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-140-060/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 7,9 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,23

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 749 W (EN 442)
• 70/55/24: 537 W
• 55/45/24: 331 W
• 55/45/20: 397 W

Abmessungen:

• Breite: 600 mm
• Höhe: 1433 mm
• Tiefe: 30 mm
• Sondergröße: 60 × 140,3 cm mm
