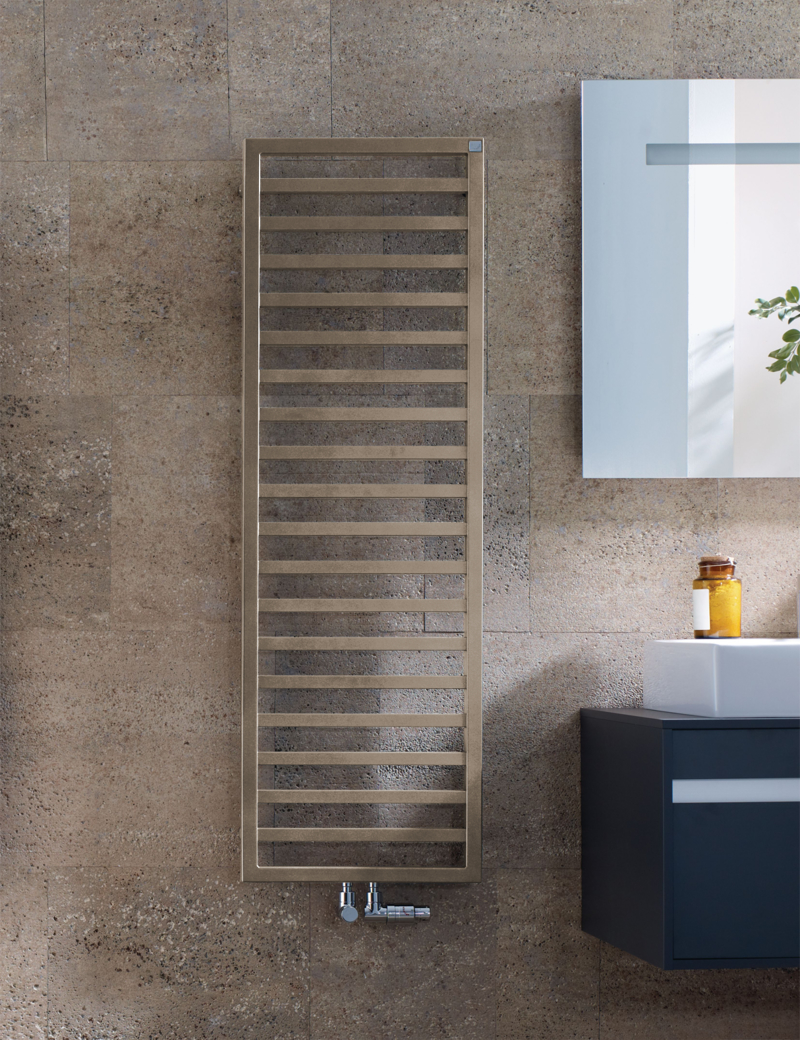

Zehnder Quaro Mixbetrieb QAM-140-060/GD 1433x30x600 Beige Grey

Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-140-060/GD 1433x30x600 Beige Grey

Zehnder Quaro Mixbetrieb QAM-140-060/GD 1433x30x600 Beige Grey ist ein Design-Heizkörper der Serie Zehnder Quaro. Er besteht aus horizontal angeordneten Präzisions-Stahlrohren, die mit umlaufenden Vierkantrohre vollständig verschweißt sind. Die unsichtbaren Schweißnähte werden durch das Laser-Schweißverfahren erzeugt.

Technische Merkmale

Vierkantrohre 25 x 25 mm mit regelmäßiger Anordnung im Rahmen aus Vierkant 30 x 30 mm. Die Wärmeleistung ist geprüft nach EN 442 und trägt die CE-Kennzeichnung.

Anschlüsse und Schutzart

Die Anschlüsse sind Vorlauf / Rücklauf 2 x ½″ unten mittig, Abstand 50 mm. Ein werkseitig eingebauter Heizstab RACY-S, unten rechts, sowie eine Schutzart IP44 (spritzwassergeschützt) sind ebenfalls Bestandteil des Produkts.

Lackierung und Lieferung

Der Heizkörper ist mit Pulverlackierung versehen und standardmäßig im Farbton RAL 9016 lackiert. Auf Wunsch ist eine Sonderfarbe, Chrom oder Ausführung in Edelstahl V4A gebürstet möglich. Die Lieferung erfolgt montagefertig mit formschönen Wandkonsolen und Verpackung.

Betriebsdaten

Der Betriebsüberdruck beträgt max. 10 bar, die Betriebstemperatur max. 95 Grad Celsius.

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-140-060/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 7,9 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,23

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 749 W (EN 442)
• 70/55/24: 537 W
• 55/45/24: 331 W
• 55/45/20: 397 W

Abmessungen:

• Breite: 600 mm
• Höhe: 1433 mm
• Tiefe: 30 mm
• Sondergröße: 60 × 140,3 cm mm
