Zehnder Quaro Mixbetrieb QAM-100-045/GD Light Jeans

Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-100-045/GD Light Jeans

Design-Heizkörper

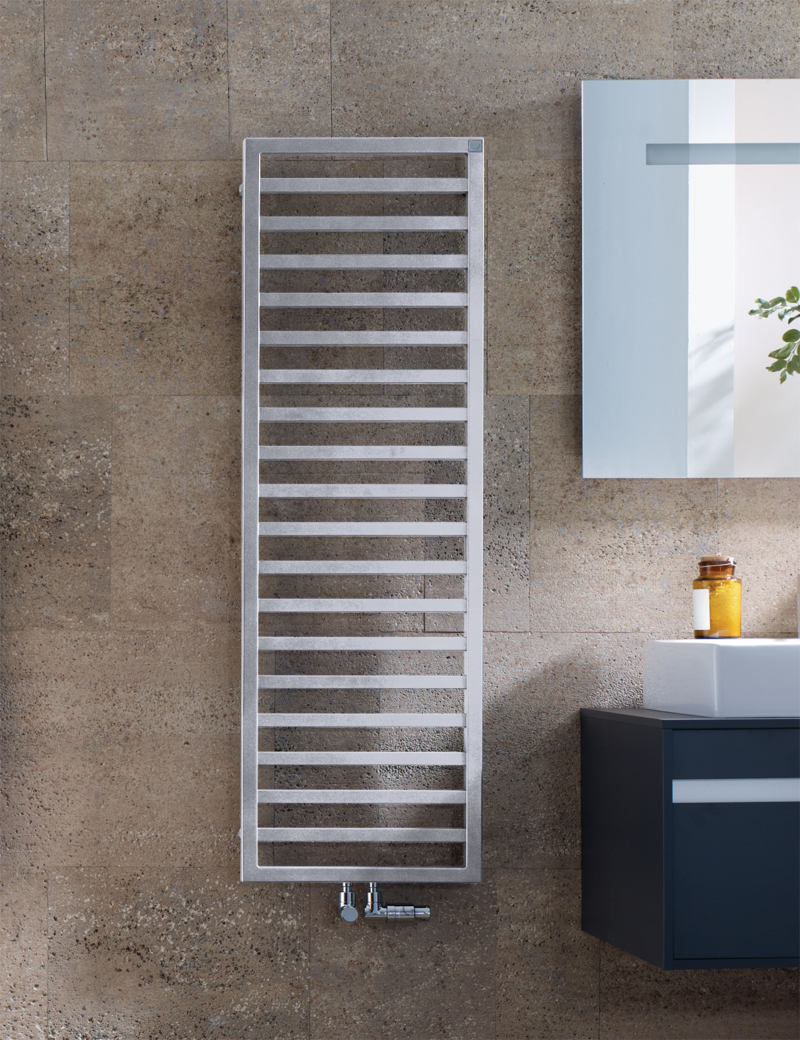

Zehnder Quaro Mixbetrieb QAM-100-045/GD ist ein Design-Heizkörper aus horizontal angeordneten Präzisions-Stahlrohren mit umlaufenden Vierkantrohren, vollständig verschweißt. Die unsichtbaren Schweißnähte werden durch das Laser-Schweißverfahren erreicht.

Technische Merkmale

Die Wärmeleistung des Heizkörpers wurde nach EN 442 geprüft und trägt die CE-Kennzeichnung. Die Anschlüsse sind am Vorlauf/Rücklauf 2 x ½″ unten mittig angebracht, mit einem Abstand von 50 mm. Ein werkseitig eingebauter Heizstab RACY-S befindet sich unten rechts, der eine Schutzart IP44 (spritzwassergeschützt) aufweist.

Design und Materialien

Der Heizkörper ist mit Pulverlackierung versehen und standardmäßig im Farbton RAL 9016 erhältlich. Auf Wunsch kann auch eine Sonderfarbe, Chrom oder eine Ausführung in Edelstahl V4A gebürstet bestellt werden.

Lieferung und Montage

Der Heizkörper wird montagefertig geliefert und ist mit formschönen Wandkonsolen ausgestattet. Die Verpackung ist ebenfalls im Lieferumfang enthalten.

Betriebsüberdruck: max. 10 bar
Betriebstemperatur: max. 95 Grad Celsius

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-100-045/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 4,4 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,24

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 420 W (EN 442)
• 70/55/24: 300 W
• 55/45/24: 185 W
• 55/45/20: 222 W

Abmessungen:

• Breite: 450 mm
• Höhe: 1001 mm
• Tiefe: 30 mm
• Sondergröße: 45 × 97,1 cm mm
