Zehnder Quaro Mixbetrieb QAM-180-045/GD 1865x30x450 RAL 7046

Design-Heizkörper Quaro Mixbetrieb QAM-180-045/GD 1865x30x450 RAL 7046

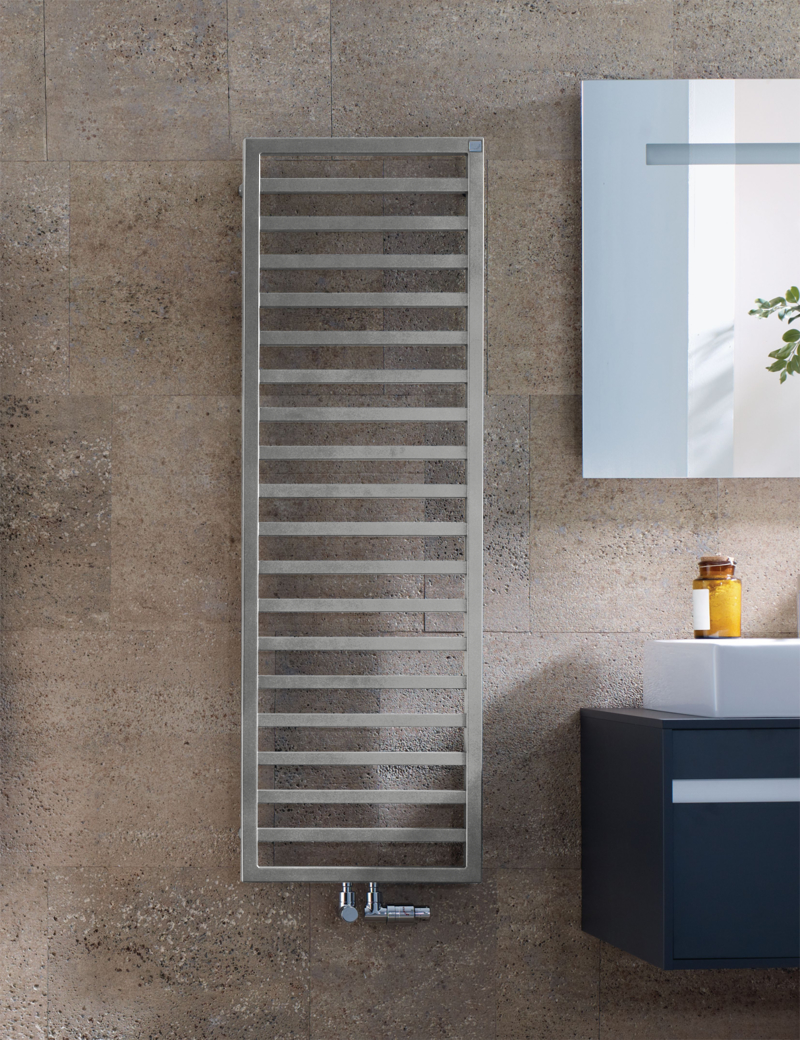

Der Design-Heizkörper Zehnder Quaro Mixbetrieb QAM-180-045/GD zeichnet sich durch seine hochwertige Verarbeitung und die innovative Technik aus. Er besteht aus horizontal angeordneten Präzisions-Stahlrohren, die mit umlaufenden Vierkantrohren vollständig verschweißt sind. Diese Schweißnähte sind unsichtbar und wurden durch ein Laser-Schweißverfahren hergestellt. Die Vierkantrohre haben eine Größe von 25 x 25 mm und sind im Rahmen aus Vierkant 30 x 30 mm regelmäßig angeordnet.

Technische Daten

Die Wärmeleistung dieses Heizkörpers wurde nach EN 442 geprüft und verfügt über die CE-Kennzeichnung. Die Anschlüsse sind am Vorlauf/Rücklauf 2 x ½″ unten mittig positioniert, mit einem Abstand von 50 mm. Ein werkseitig eingebauter Heizstab RACY-S befindet sich unten rechts, und der Heizkörper hat eine Schutzart IP44 (spritzwassergeschützt). Weiterhin ist ein separates Funksteuergerät Modell 2 integriert.

Der Heizkörper wird standardmäßig mit Pulverlackierung in dem Farbton RAL 9016 geliefert. Auf Wunsch ist auch eine Sonderfarbe oder die Ausführung in Edelstahl V4A gebürstet erhältlich. Lieferung erfolgt montagefertig mit formschönen Wandkonsolen und Verpackung.

Betriebsdaten

Der Betriebsüberdruck beträgt maximal 10 bar, und die Betriebstemperatur liegt bei maximal 95 Grad Celsius.

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-180-045/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 8,1 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,23

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 761 W (EN 442)
• 70/55/24: 545 W
• 55/45/24: 337 W
• 55/45/20: 403 W

Abmessungen:

• Breite: 450 mm
• Höhe: 1865 mm
• Tiefe: 30 mm
• Sondergröße: 45 × 183,5 cm mm
