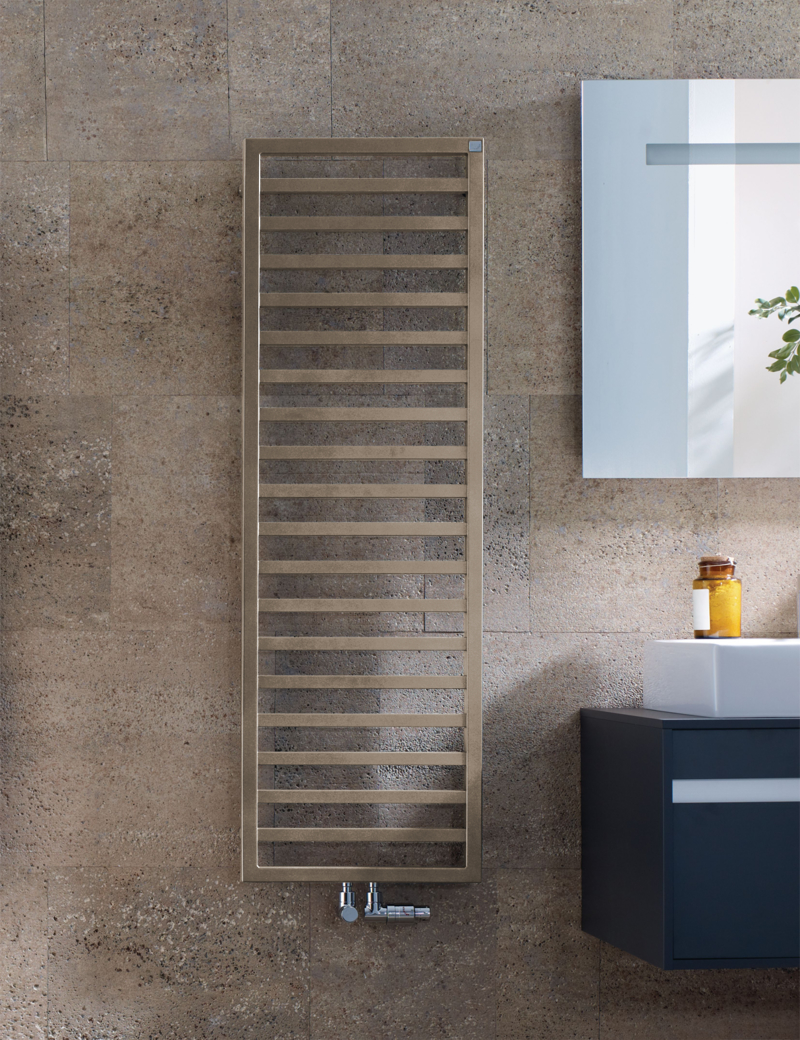

Zehnder Quaro Mixbetrieb QAM-140-045/GD Beige Grey

Design-Heizkörper Quaro Mixbetrieb QAM-140-045/GD

Zehnder Quaro Design-Heizkörper für Mixbetrieb, hergestellt aus horizontal angeordneten Präzisions-Stahlrohren. Diese sind vollständig verschweißt und verfügen über unsichtbare Schweißnähte durch das Laser-Schweißverfahren. Die Vierkantrohre mit einem Durchmesser von 25 x 25 mm sind regelmäßig im Rahmen aus Vierkant 30 x 30 mm angeordnet.

Technische Daten

Wärmeleistung geprüft nach EN 442 und CE-Kennzeichnung. Anschlüsse: Vorlauf/Rücklauf 2 x ½″ unten mittig, Abstand 50 mm. Werkseitig eingebauter Heizstab RACY-S, Schutzart IP44 (spritzwassergeschützt), mit separatem Funksteuergerät Modell 2.

Lackierung und Ausführung

Standardmäßig im Farbton RAL 9016 lackiert. Auf Wunsch erhältlich in Sonderfarbe, Chrom oder Edelstahl V4A gebürstet.

Lieferung und Montage

Montagefertig geliefert mit formschönen Wandkonsolen und Verpackung.

Betriebsdaten

Maximaler Betriebsüberdruck: 10 bar, Maximaltemperatur: 95 Grad Celsius.

• Serie / Kollektion: Quaro
• für gemischten Betrieb mit eingebautem Heizstab und 50 mm-Mittelanschluss
• Modell: QAM-140-045/GD
• Typ: Hybridheizkörper
• Außenform: Rechteck
• Füllvolumen: 6,3 l
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,24

Heizkörper entspricht der Ökodesign-Richtlinie.

Wärmeleistung in Watt:

• 75/65/20: 590 W (EN 442)
• 70/55/24: 423 W
• 55/45/24: 261 W
• 55/45/20: 312 W

Abmessungen:

• Breite: 450 mm
• Höhe: 1433 mm
• Tiefe: 30 mm
• Sondergröße: 45 × 140,3 cm mm
