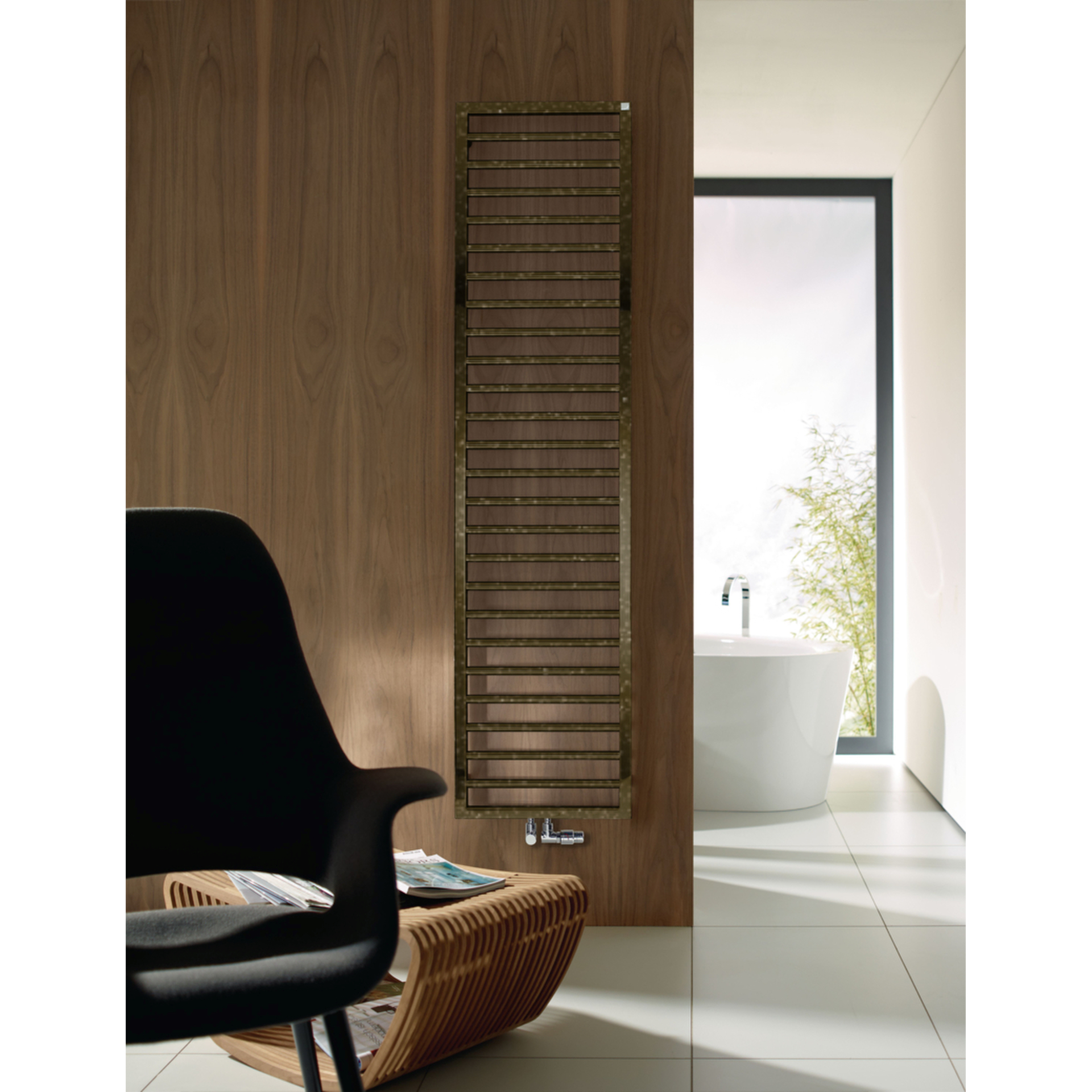

Zehnder Design-Heizkörper Subway SUB-100-045 973x30x450 Bronze

Design-Heizkörper Subway SUB-100-045

Der Zehnder Design-Heizkörper Subway SUB-100-045 zeichnet sich durch seine moderne und edle Optik aus. Er besteht aus horizontal angeordneten Präzisions-Stahlrohren mit umlaufenden Vierkantrohren, die vollständig verschweißt sind. Die unsichtbaren Schweißnähte werden durch ein Laser-Schweißverfahren hergestellt. Mit einem Durchmesser von 23 mm und umlaufenden Vierkantrohren in der Größe von 30 x 30 mm bietet er eine solide Bauweise.

Technische Daten

Die Wärmeleistung des Heizkörpers ist geprüft nach EN 442 und trägt die CE-Kennzeichnung. Die Anschlüsse am unteren Vierkantrohr sind versenkt und ermöglichen eine einfache Montage. Der Nabenabstand beträgt 50 mm, und die Anschlüsse für Vorlauf/Rücklauf sowie für Elektro-Heizpatrone und Entlüftungsventil sind mittig und außen links und rechts vorhanden.

Lackierung und Lieferung

Der Heizkörper wird standardmäßig in dem Farbton RAL 9016 geliefert, kann aber auch in Sonderfarben, Chrom oder Edelstahl ausgeführt werden. Die Lieferung erfolgt montagefertig in einer transportsicheren und umweltfreundlichen Vollverpackung mit Folie und Schutzkartonage, inklusive formschöner Wandkonsolen.

Betriebstemperatur und Druck

Der Betrieb des Heizkörpers ist bei einer maximalen Temperatur von 110 Grad Celsius und einem Betriebsüberdruck von max. 10 bar möglich. Keine besonderen Verwendungshinweise sind erforderlich.

• Serie / Kollektion: Subway
• für Warmwasser-Zentralheizung oder gemischten Betrieb mit 50 mm-Mittelanschluss
• Modell: SUB-100-045
• Typ: Heizkörper
• Außenform: Rechteck
• Leistung (Heizstab): 300 W
• Füllvolumen: 3,5 l
• Betriebsdruck (max.): 10 bar
• Heizkörperexponent: 1,25

Wärmeleistung in Watt:

• 75/65/20: 401 W (EN 442)
• 70/55/24: 286 W
• 55/45/24: 175 W
• 55/45/20: 210 W

• Abmessungen:
  • Breite: 450 mm
  • Höhe: 973 mm
  • Tiefe: 30 mm
  • Sondergröße: 45 × 97,3 cm mm
