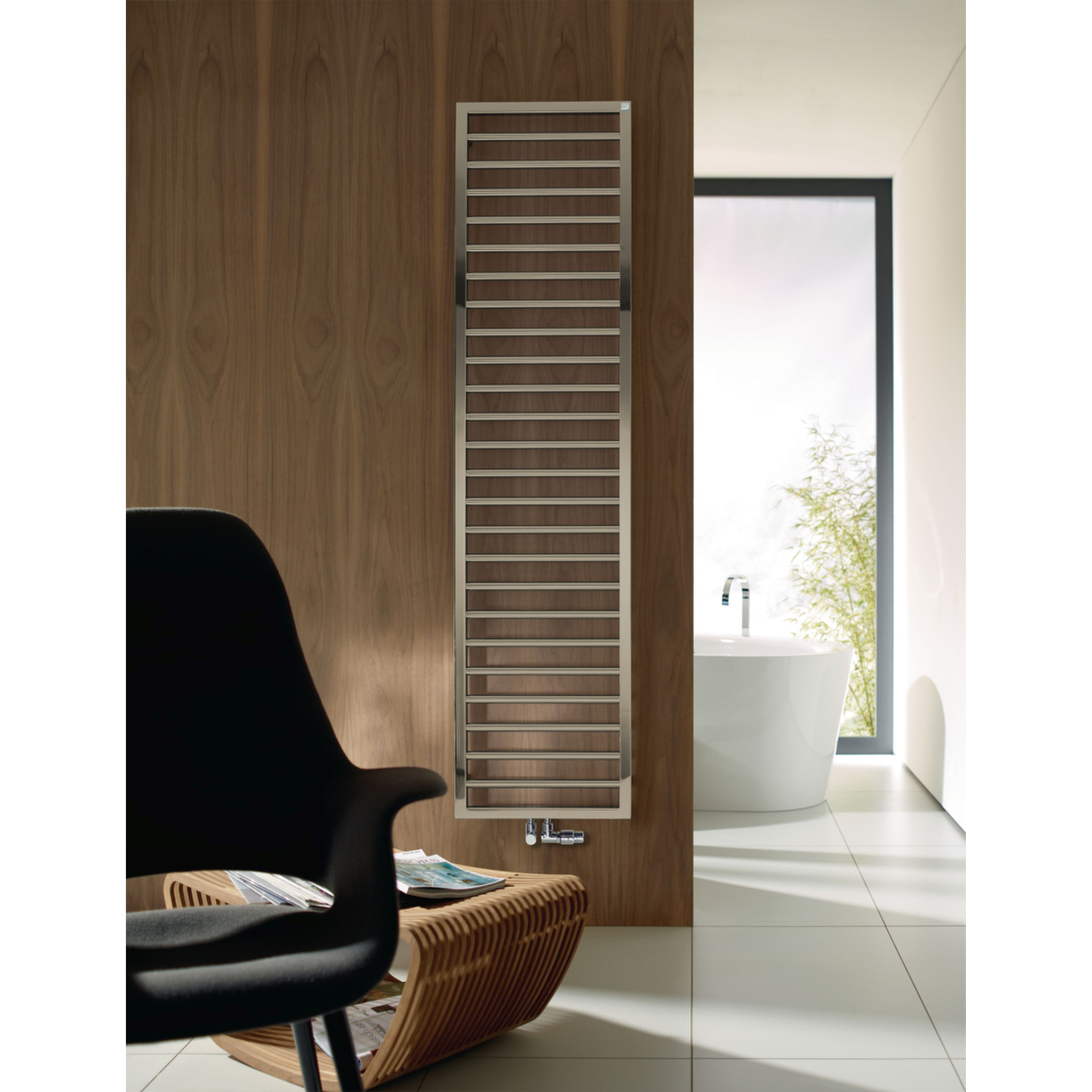

Zehnder Design-Heizkörper Subway SUB-100-060 Concr. Grey

Design-Heizkörper Subway SUB-100-060 Concr. Grey

Der Design-Heizkörper Subway SUB-100-060 von Zehnder zeichnet sich durch sein modernes Design aus. Er besteht aus horizontal angeordneten Präzisions-Stahlrohren, die vollständig mit umlaufenden Vierkantrohren verschweißt sind. Diese Schweißnähte sind unsichtbar und wurden durch das Laser-Schweißverfahren hergestellt. Das Horizontal-Rundrohr hat einen Durchmesser von 23 mm und ist mit umlaufenden Vierkantrohren im Maß von 30 x 30 mm versehen.

Technische Details

Die Wärmeleistung des Heizkörpers wurde nach EN 442 geprüft und trägt die CE-Kennzeichnung. Die Anschlüsse sind versenkt am unteren Vierkantrohr positioniert: Der mittige Anschluss hat einen Durchmesser von ½″ für Vorlauf/Rücklauf, der Nabenabstand beträgt 50 mm. Außen links und rechts sind ebenfalls ½″-Anschlüsse für die Elektro-Heizpatrone und das Entlüftungsventil vorhanden.

Material und Farben

Der Heizkörper ist mit Pulver-Lackierung versehen und wird standardmäßig im Farbton RAL 9016 geliefert. Auf Wunsch kann eine Sonderfarbe, Chrom oder eine Ausführung in Edelstahl gewählt werden.

Lieferung und Montage

Der Heizkörper wird montagefertig in einer transportsicheren und umweltfreundlichen Vollverpackung geliefert. Diese enthält Folie und Schutzkartonage sowie formschöne Wandkonsolen.

Betriebsdaten

Maximaler Betriebsüberdruck: 10 bar
Maximale Betriebstemperatur: 110 Grad Celsius

• Serie / Kollektion: Subway
• für Warmwasser-Zentralheizung oder gemischten Betrieb mit 50 mm-Mittelanschluss
• Modell: SUB-100-060
• Typ: Heizkörper
• Außenform: Rechteck
• Füllvolumen: 4,3 Liter
• Betriebsdruck (max.): 10 bar
• Heizkörperexponent: 1,25

Wärmeleistung in Watt:

• 75/65/20: 499 Watt (EN 442)
• 70/55/24: 356 Watt
• 55/45/24: 218 Watt
• 55/45/20: 262 Watt

• Abmessungen:
  • Breite: 600 mm
  • Höhe: 973 mm
  • Tiefe: 30 mm
  • Sondergröße: 60 × 97,3 cm mm
