Zehnder Folio Belt FZB-120-042 White Matt

Zehnder Folio Belt FZB-120-042 White Matt

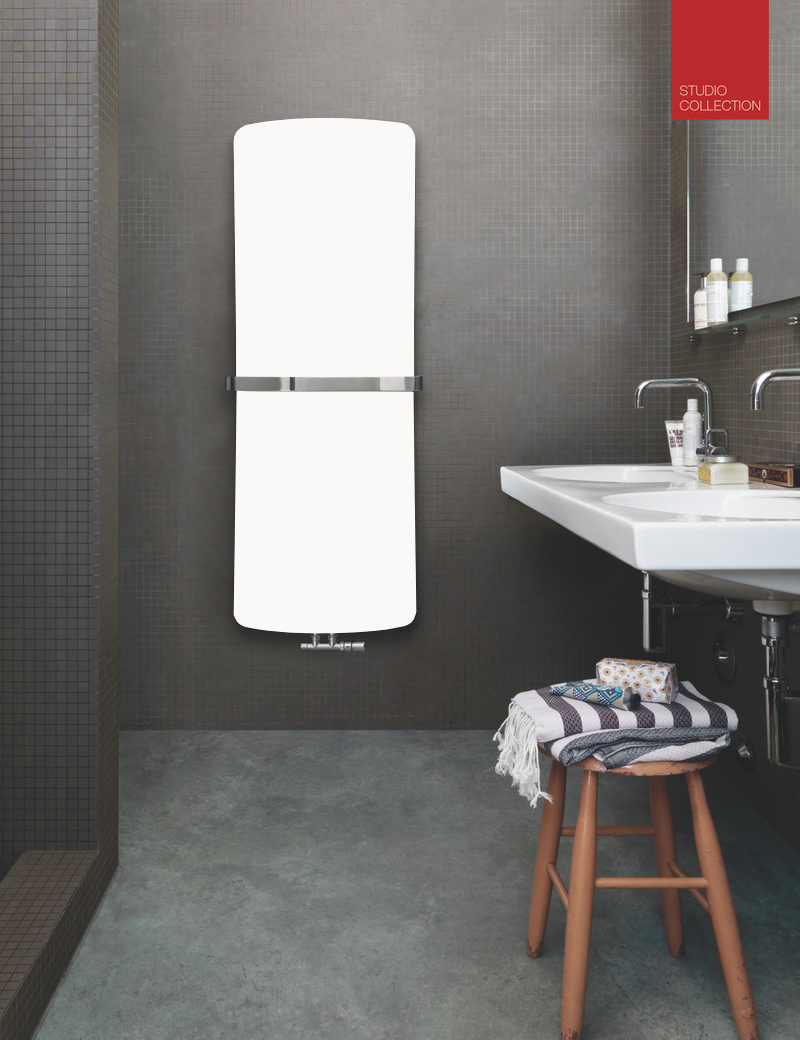

Der Zehnder Folio Belt FZB-120-042 aus der Studio Collection begeistert durch seine ungewöhnlich leichte und schwebende Anmutung. Das Design dieses auf nur 16 Millimeter Tiefe reduzierten Heizkörpers wurde erst durch die Entwicklung neuartiger Konstruktionselemente und Verbundstoffe möglich.

Technische Details

Heizregister aus Kupferrohr Durchm. 12 mm, eingebettet in eine Wabenkonstruktion aus Aluminium, welche von expandiertem Naturgraphit umschlossen ist. Abgeschrägte Kanten 45 Grd. aus Polyamid. Ein oder zwei (je nach Modell, gemäß Modellübersicht) Handtuchhalter 40 x 4 mm verchromt sind im Lieferumfang enthalten.

Installation und Verbindung

Mit CE-Kennzeichnung und Wärmeleistung nach EN 442. Zwei Anschlüsse ½″ Innengewinde für Vorlauf/Rücklauf unten mittig, Abstand 50 mm. Design-Entlüftungsventil ½″ oben nach hinten.

Oberfläche und Farben

Front und Rückseite aus Aluminium erhältlich in allen Farben gemäß Zehnder Farbkarte. Rückseite bei Oberfläche Aluminium eloxiert in schwarz matt. Lieferung montagefertig mit formschönen Wandkonsolen in Heizkörperfarbe (Oberfläche Aluminium eloxiert: Wandkonsolen schwarz matt).

Betrieb

Maximaler Betriebsüberdruck 10 bar, maximaler Betriebstemperatur 80 Grd.

• Serie / Kollektion: Folio Belt
• für Warmwasser-Zentralheizung mit 50 mm-Mittelanschluss
• Modell: FZB-120-042
• Material: Stahl
• Typ: Heizkörper
• Außenform: Rechteck
• Betriebsdruck (max.): 10 bar
• Heizkörperexponent: 1,2
• Betriebstemperatur (max.): 80 °C
• Anschlussdurchmesser: 2 × 1/2″
• Entlüftung: G 1/2″ (Rückseite, mittig)
• Füllvolumen: 0,5 l

Kern dieses Design-Heizkörpers ist ein Heizregister aus Kupfer, eingebettet in eine Wabenkonstruktion aus Aluminium, welche von expandiertem Naturgraphit umschlossen ist. Dank dieser speziellen, neu entwickelten Konstruktion und einer neuartigen Fertigungstechnik konnte Zehnder den sehr dünnen und ultra leichten Heizkörper entwickeln, ohne Kompromisse an die Leistungsfähigkeit zu machen. Der verwendete Naturgraphit ist ein innovatives Material mit idealen Eigenschaften wie hoher Wärmeleitfähigkeit, geringer Dichte und Alterungsbeständigkeit. Farbgebung:

Farbgebung:

• Front- und Rückseite aus Aluminium
• erhältlich in allen Farben gemäß der Zehnder Farbkrate
• Rückseite bei Oberfläche Alumininium ist dann eloxiert in schwarz matt und Wandkonsole dann auch schwarz-matt
• Pulverbeschichtung nach DIN 55900, RAL 9016

Wärmeleistung in Watt:

• 75/65/20: 399 W (EN 442)
• 70/55/24: 288 W
• 55/45/24: 180 W
• 55/45/20: 215 W

Abmessungen:

• Breite: 430 mm
• Höhe: 1156 mm
• Tiefe: 16 mm
