Zehnder Design-HK Chime CHZ-180-050 Studio Collection Edelstahl Badheizkörper

Zehnder Design-HK Chime CHZ-180-050 Studio Collection Badheizkörper

Der Zehnder Design-HK Chime CHZ-180-050 aus der Studio Collection ist ein herausragendes Beispiel moderner Heiztechnik. Dieser Badheizkörper besticht durch sein kraftvolles, selbstbewusstes Design in runder Formgebung und wird aus hochwertigem Edelstahl gefertigt.

Design & Montage

• Die elegante, geschwungene Optik sorgt für einen modernen Look im Badezimmer.

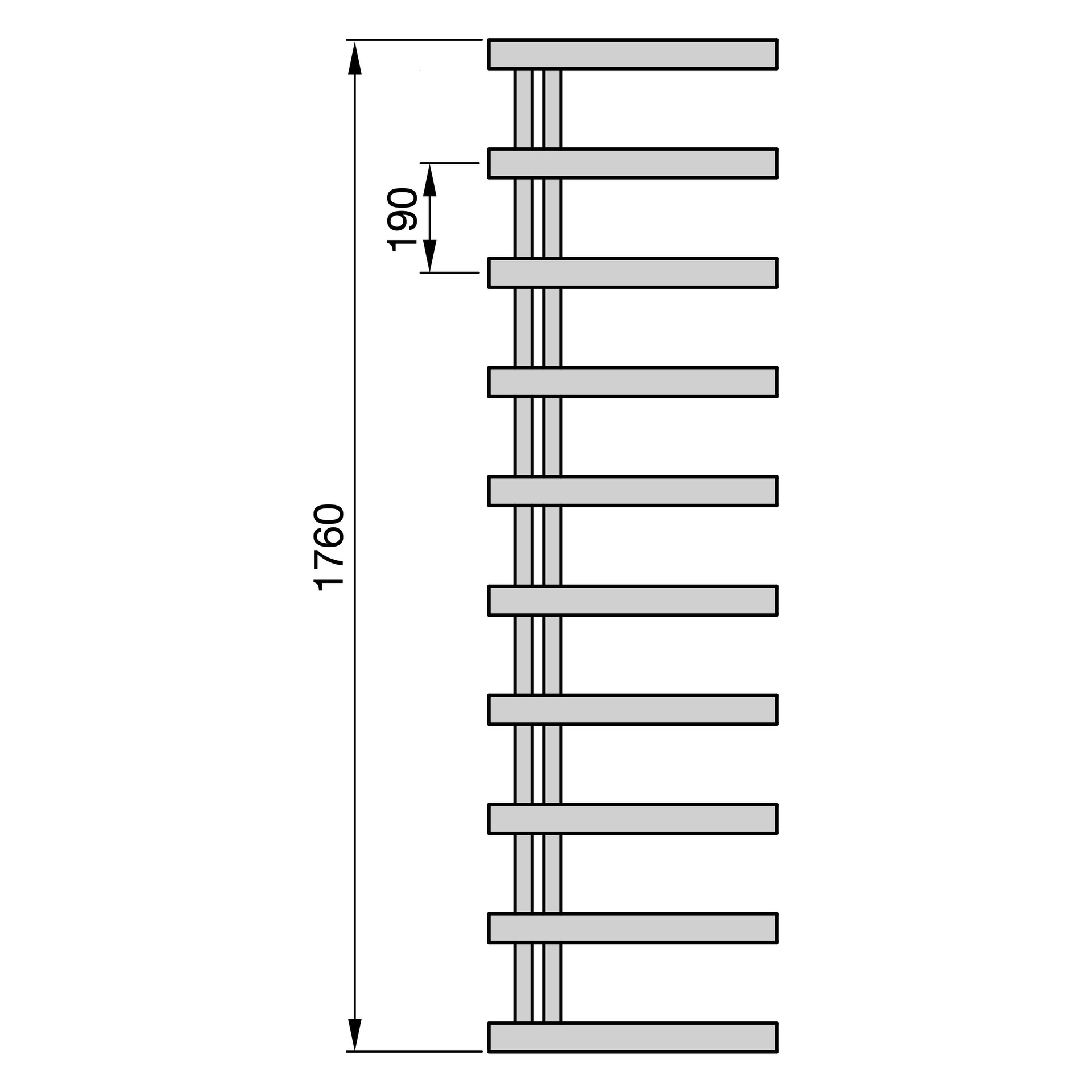

• Mit den Maßen 1760 x 81 x 500 mm bietet der Heizkörper eine beeindruckende Größe und Flexibilität in der Gestaltung.
• Er ist als linke oder rechte Ausführung montierbar, was die Anpassung an individuelle Raumkonzepte erleichtert.

Technische Details

• Die Rundrohre mit einem Durchmesser von 51 mm und das Sammelrohr (30 x 30 mm) garantieren eine effiziente Wärmeabgabe.
• Durch die asymmetrische Anordnung der Horizontalrohre, die von den seitlich platzierten Sammlern abzweigen, wird eine optimale Wärmeverteilung erreicht.
• Der Heizkörper ist geprüft nach EN 442 und erfüllt alle CE-Normen.

Anschluss & Funktion

• Das Anschlussmaß beträgt 50 mm, und an den Sammelrohrenden sind 4 x ½″ Innengewinde vorhanden.
• Vorlauf und Rücklauf sind unten wahlweise links oder rechts montiert; oben befindet sich ein werkseits eingedrehtes 2 x ½″ Entlüftungsventil, das für die Montage als rechte Ausführung vorgesehen ist.

Oberfläche & Lieferzustand

Standardmäßig wird der Heizkörper in handpolierter Oberfläche geliefert. Alternativ kann er auch mit einer gebürsteten PVD-Beschichtung bestellt werden, die umweltfreundlich ist und in den Varianten Messing, Bronze oder Schwarz Chrom erhältlich ist.

Der Heizkörper wird montagefertig geliefert – inklusive formschöner Wandkonsolen (in der Farbe des Heizkörpers bzw. in Chrom bei Edelstahl).

Betriebsspezifikationen

• Maximaler Betriebsüberdruck: 5,2 bar
• Maximale Betriebstemperatur: 90 °C

• Serie / Kollektion: Chime
• für Warmwasser-Zentralheizung mit 50 mm-Seitenanschluss
• Modell: CHZ-180-050
• Material: Edelstahl
• Typ: Heizkörper
• Außenform: Rechteck
• Betriebsdruck (max.): 5,2 bar
• Betriebstemperatur (max.): 90 °C
• Anschlussdurchmesser: 4 × 1/2″
• Entlüftung: 2 × G 1/2″

Wärmeleistung in Watt:

• 75/65/20: 438 W (EN 442)
• 70/55/24: 314 W
• 55/45/24: 194 W
• 55/45/20: 232 W

• Abmessungen:
  • Breite: 500 mm
  • Höhe: 1760 mm
  • Tiefe: 81 mm
  • Sondergröße: 50 × 176 cm mm
