Design-Heizkörper Zehnder Quaro QA-140-060 1403x30x600 RAL 7047

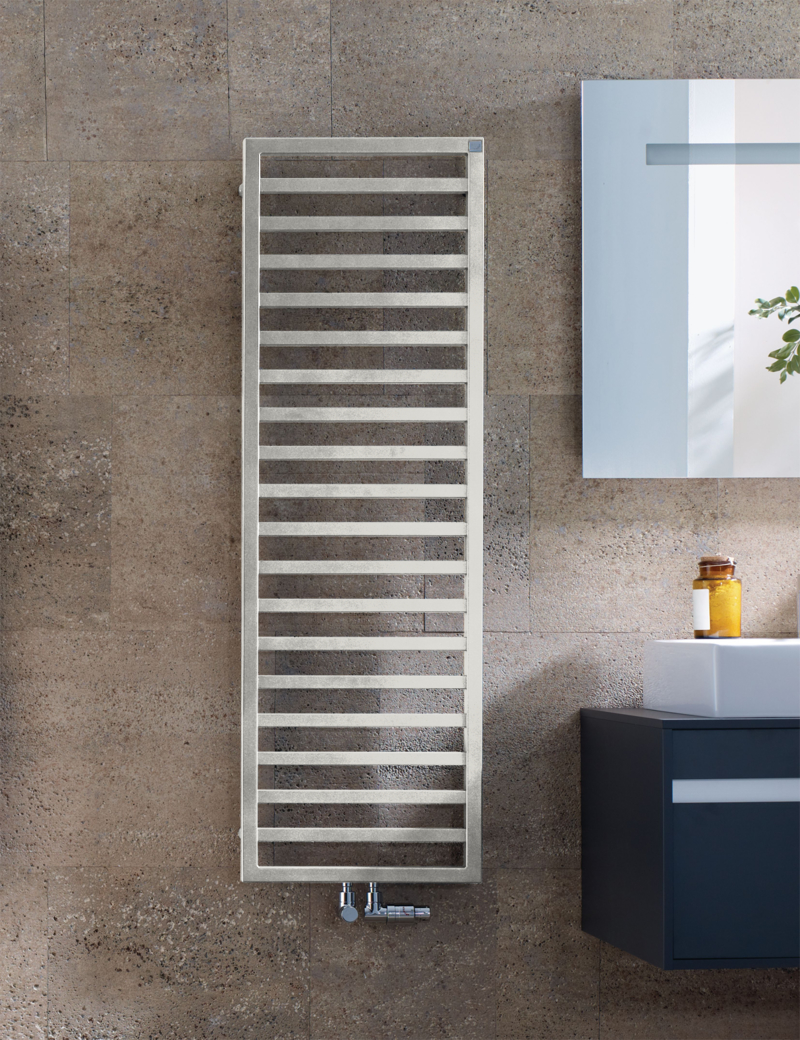

Design-Heizkörper Zehnder Quaro QA-140-060

Der Design-Heizkörper Zehnder Quaro QA-140-060 im Farbton RAL 7047 zeichnet sich durch seine hochwertige Verarbeitung aus. Er besteht aus horizontal angeordneten Präzisions-Stahlrohren, die vierkantig konstruiert und vollständig verschweißt sind. Die unsichtbaren Schweißnähte werden durch ein Laser-Schweißverfahren hergestellt.

Technische Merkmale

Vierkantrohre mit einem Durchmesser von 25 x 25 mm sind in einem Rahmen aus Vierkant 30 x 30 mm regelmäßig angeordnet. Die Wärmeleistung des Heizkörpers wurde nach EN 442 geprüft und trägt die CE-Kennzeichnung.

Montage und Anschluss

Mit versenkten Anschlüssen am unteren Vierkantrohr mittig ist der Heizkörper für Vorlauf/Rücklauf geeignet. Der Nabenabstand beträgt 50 mm, und außen links/rechts sind ½″ Anschlüsse für Elektro-Heizpatrone vorhanden. Ein Entlüftungsventil ist ebenfalls integriert.

Lackierung und Lieferung

Der Heizkörper wird standardmäßig mit Pulver-Lackierung im Farbton RAL 9016 geliefert. Auf Wunsch kann eine Sonderfarbe, Chrom oder eine Ausführung in Edelstahl V4A gebürstet werden. Die Lieferung erfolgt montagefertig in einer transportsicheren und umweltfreundlichen Vollverpackung mit Folie und Schutzkartonage, inklusive formschöner Wandkonsolen.

Betriebsdaten

Der Heizkörper ist für einen Betriebsüberdruck von max. 10,0 bar und eine Betriebstemperatur von max. 110 Grad Celsius ausgelegt.

• Serie / Kollektion: Quaro
• für Warmwasser-Zentralheizung oder gemischten Betrieb mit 50 mm-Mittelanschluss
• Modell: QA-140-060
• Typ: Heizkörper
• Außenform: Rechteck
• Füllvolumen: 7,9 l
• Betriebsdruck (max.): 10 bar
• Heizkörperexponent: 1,23

Wärmeleistung in Watt:

• 75/65/20: 749 W (EN 442)
• 70/55/24: 537 W
• 55/45/24: 331 W
• 55/45/20: 397 W

Abmessungen:

• Breite: 600 mm
• Höhe: 1403 mm
• Tiefe: 30 mm
• Sondergröße: 60 × 140,3 cm mm
