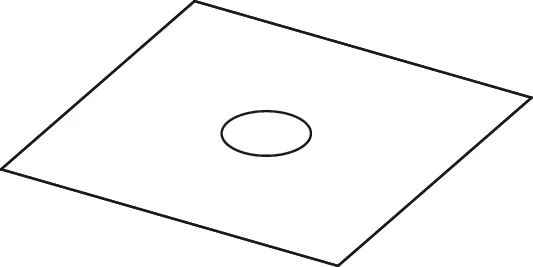

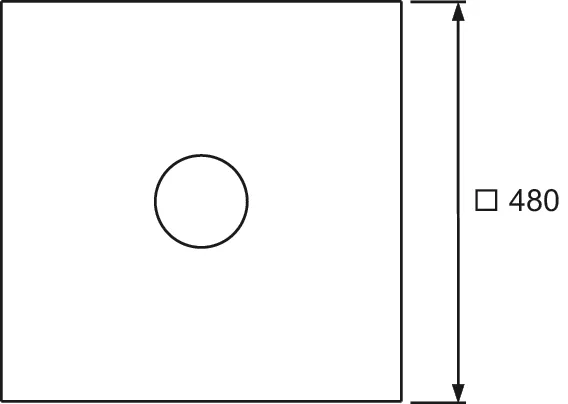

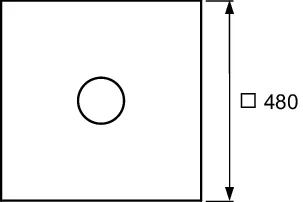

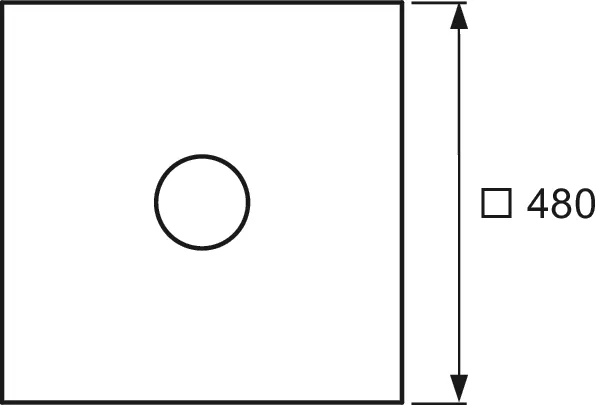

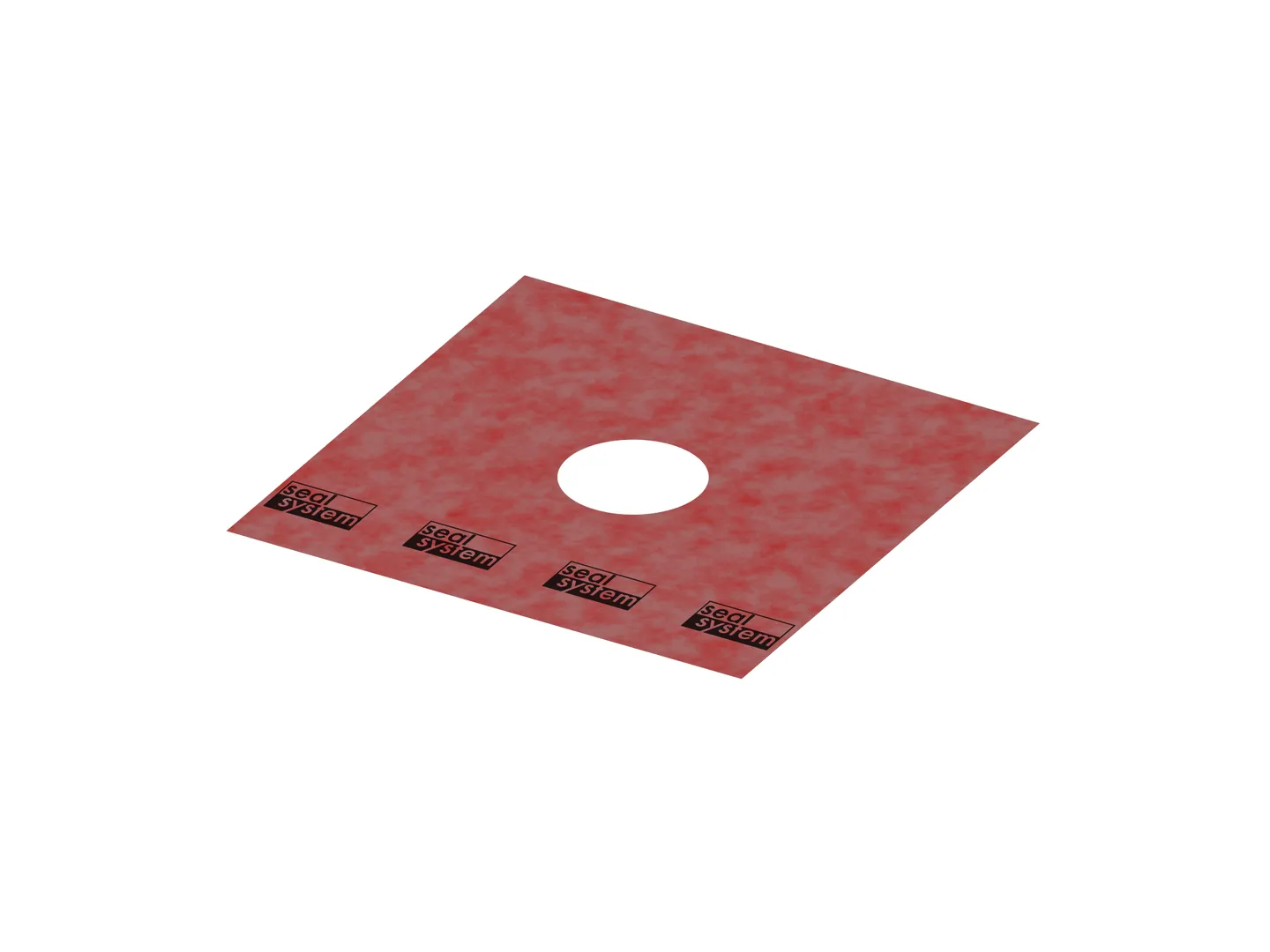

drainpoint S Seal System Dichtmanschette für Verbundabdichtungen

Bestehend aus:Ablaufkörper DN 50 waagerecht, Norm, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem 2-stufigem Membran-Geruchsverschluss50 mm Sperrwasser und zusätzlicher DichtlippenmembranAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungRostrahmen aus gezogenem Edelstahl für Rostabmessungen 100 × 100 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,54/0,85 l/sbei maximaler Höhe des Aufsatzstückes: 0,71/1,35 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint SMaterial: EdelstahlTyp: AblaufgarniturLieferumfangdrainpoint S 122 Ablaufset Norm mit Seal System Universalflansch und Edelstahlrostrahmen

Bestehend aus:Ablaufkörper DN 50 waagerecht, Norm, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm (DIN EN 1253)Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,89 l/sbei maximaler Höhe des Aufsatzstückes: 0,64/1,35 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 120 Ablaufset Norm mit Seal System Universalflansch

Bestehend aus:Ablaufkörper DN 50 senkrecht aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm (DIN EN 1253)Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,64/1,36 l/sbei maximaler Höhe des Aufsatzstückes: 0,70/1,56 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 130 Ablaufset senkrecht mit Seal System Universalflansch

Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem 2-stufigem Membran-Geruchsverschluss20 mm Sperrwasser und zusätzlicher DichtlippenmembranAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungRostrahmen aus gezogenem Edelstahl für Rostabmessungen 100 × 100 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,51/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,56/1,23 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint SMaterial: EdelstahlTyp: AblaufgarniturLieferumfangdrainpoint S 112 Ablaufset superflach mit Seal System Universalflansch und Edelstahlrostrahmen

Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem Geruchsverschlussreduzierte Sperrwasserhöhe = 30 mmAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 110 Ablaufset superflach mit Seal System Universalflansch
