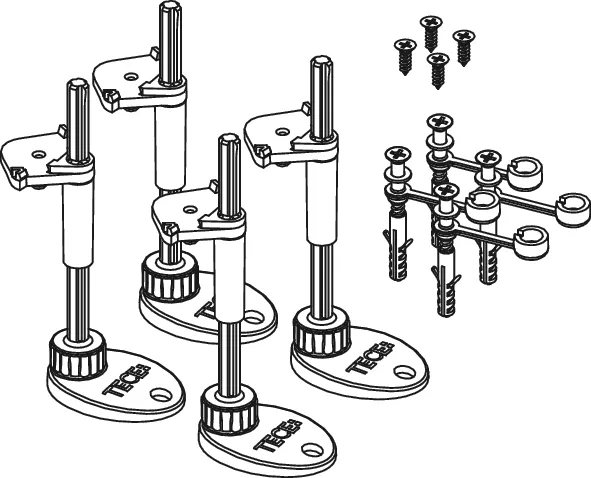

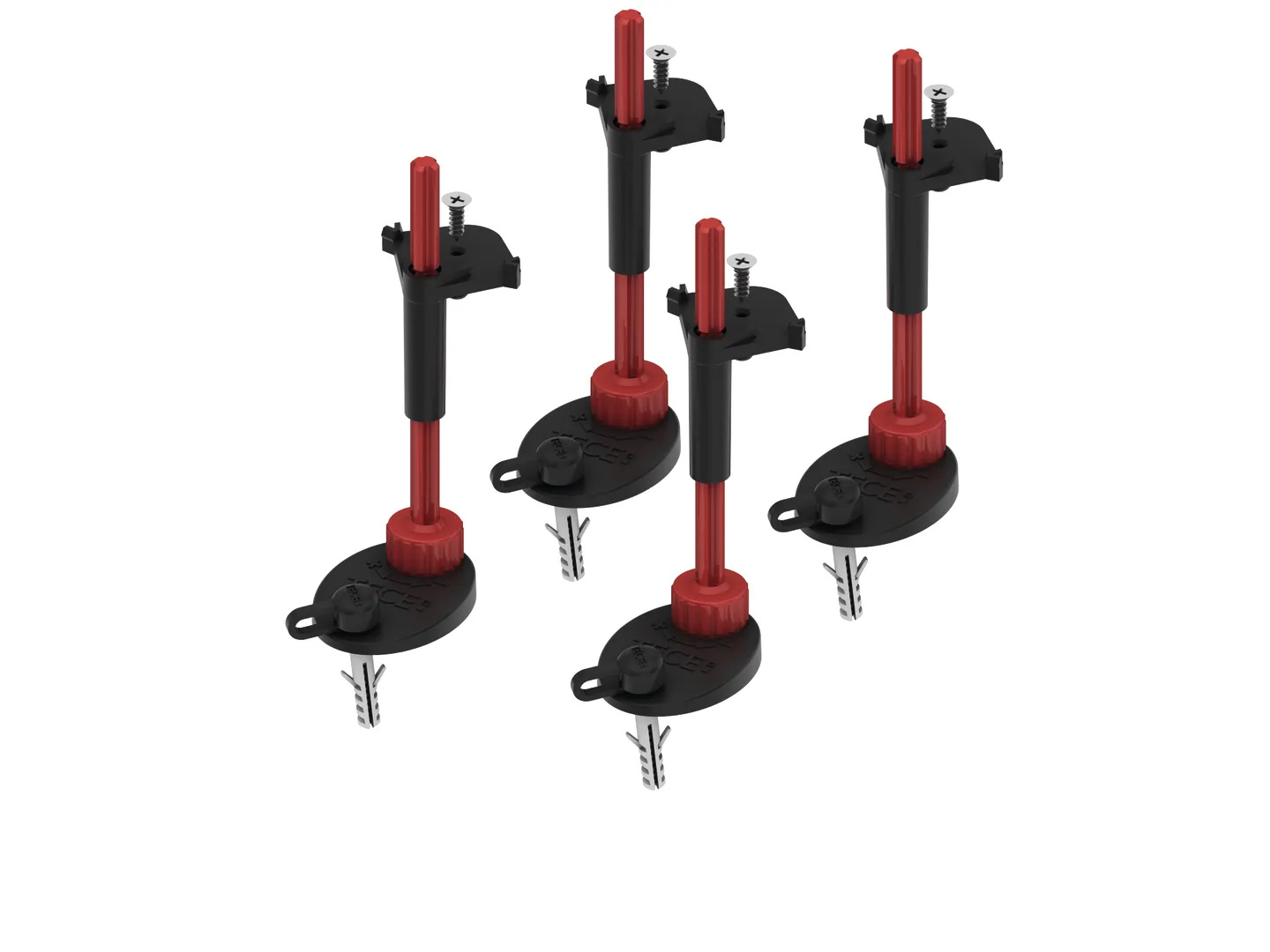

drainpoint S Montagefüße, schallentkoppelt

Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem Geruchsverschlussreduzierte Sperrwasserhöhe = 30 mmAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 110 Ablaufset superflach mit Seal System Universalflansch

TECEdrainpoint S Ablauf DN 50 Terrasse mit Seal System UniversalflanschBodenablauf als Terrassen- oder Balkonablauf, TECEdrainpoint S DN 50 waagerecht, superflach, aus Kunststoff (PP).mit Universalflansch zur Anbindung von Verbundabdichtungenentsprechend DIN 18534 oder Klemmflanschverbindungenohne GeruchsverschlussAblaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,66/1,22 l/sbei maximaler Höhe des Aufsatzstückes: 0,50/1,51 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3601401Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 50 Terrasse mit Seal System Universalflansch

TECEdrainpoint S Ablauf DN 100 mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 100 waagerecht, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit seitlichem Zulauf DN 50inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,90/1,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,86/2,03 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3607500Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 100 mit Seal System Universalflansch

Bestehend aus:Ablaufkörper DN 50 waagerecht, Norm, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm (DIN EN 1253)Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,89 l/sbei maximaler Höhe des Aufsatzstückes: 0,64/1,35 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 120 Ablaufset Norm mit Seal System Universalflansch

TECEdrainpoint S Ablauf DN 70 senkrecht mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 70 senkrecht, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,47/1,81 l/sbei maximaler Höhe des Aufsatzstückes: 0,63/1,84 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Erforderliche Kernlochbohrung:Durchmesser 122 mmBestell-Nr.: 3603600Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 70 senkrecht mit Seal System Universalflansch

Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem 2-stufigem Membran-Geruchsverschluss20 mm Sperrwasser und zusätzlicher DichtlippenmembranAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungRostrahmen aus gezogenem Edelstahl für Rostabmessungen 100 × 100 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,51/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,56/1,23 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint SMaterial: EdelstahlTyp: AblaufgarniturLieferumfangdrainpoint S 112 Ablaufset superflach mit Seal System Universalflansch und Edelstahlrostrahmen

TECEdrainpoint S Ablauf DN 70 mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 70 waagerecht, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit seitlichem Zulauf DN 50inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,62/1,22 l/sbei maximaler Höhe des Aufsatzstückes: 0,87/1,74 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3603500Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 70 mit Seal System Universalflansch

TECEdrainpoint S 114 Ablaufset superflach mit werkseitig angebrachter Seal System DichtmanschetteBodenablaufset TECEdrainpoint S 114 waagerecht, superflach DN 50, mit schallentkoppelndem Montageelement, Aufsatzstück mit Kunststoff Rostrahmen und werkseitig befestigter Seal System Dichtmanschette.Bestehend aus:Ablaufkörper DN 50 waagerecht superflach aus Kunststoff (PP), mit Klemmflansch zum Anschluss von Abdichtungsbahnen aus Kunststoff oder Elastomerenreduzierte Sperrwasserhöhe = 30 mmmit herausnehmbarem 2-stufigem Membran-GeruchsverschlussMontageelement mit Befestigungsmitteln zur schallentkoppelten Montage auf der RohbetondeckeAufsatzstück mit Rostrahmen aus Kunststoff (ABS) mit werkseitig befestigter Dichtmanschette mit Seal System zur Anbindung von Verbundabdichtungen entsprechend DIN 18534TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Schalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.Für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,47/0,54 l/sbei maximaler Höhe des Aufsatzstückes: 0,65/0,88 l/sBestell-Nr.: 3601104Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 114 Ablaufset superflach mit werkseitig angebrachter Seal System Dichtmanschette

Bestehend aus:Ablaufkörper DN 50 waagerecht, Norm, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem 2-stufigem Membran-Geruchsverschluss50 mm Sperrwasser und zusätzlicher DichtlippenmembranAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungRostrahmen aus gezogenem Edelstahl für Rostabmessungen 100 × 100 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,54/0,85 l/sbei maximaler Höhe des Aufsatzstückes: 0,71/1,35 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint SMaterial: EdelstahlTyp: AblaufgarniturLieferumfangdrainpoint S 122 Ablaufset Norm mit Seal System Universalflansch und Edelstahlrostrahmen

TECEdrainpoint S Ablauf DN 50 senkrecht mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 50 senkrecht, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,64/1,36 l/sbei maximaler Höhe des Aufsatzstückes: 0,70/1,56 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Erforderliche Kernlochbohrung:Durchmesser 120 mmBestell-Nr.: 3601600Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 50 senkrecht mit Seal System Universalflansch

TECEdrainpoint S Ablauf DN 50 superflach mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 50 waagerecht, superflach, aus Kunststoff (PP).mit Universalflansch zur Anbindung von Verbundabdichtungenentsprechend DIN 18534 oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40inklusive Verschlussstopfenmit herausnehmbarem Geruchsverschlussreduzierte Sperrwasserhöhe = 30 mmAblaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3601400Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 50 superflach mit Seal System Universalflansch

TECEdrainpoint S Ablauf DN 100 senkrecht mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 100 senkrecht, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,76/1,42 l/sbei maximaler Höhe des Aufsatzstückes: 0,80/2,10 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Erforderliche Kernlochbohrung:Durchmesser 132 mmBestell-Nr.: 3607600Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 100 senkrecht mit Seal System Universalflansch

TECEdrainpoint S 50 Ablaufset superflachBodenablaufset TECEdrainpoint S 50 waagerecht, superflach DN 50.Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Halterandmit herausnehmbarem Geruchsverschlussreduzierte Sperrwasserhöhe = 30 mmAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3601050Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 50 Ablaufset superflach

Bestehend aus:Ablaufkörper DN 50 senkrecht aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm (DIN EN 1253)Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,64/1,36 l/sbei maximaler Höhe des Aufsatzstückes: 0,70/1,56 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 130 Ablaufset senkrecht mit Seal System Universalflansch

TECEdrainpoint S Ablauf DN 50 Norm mit Seal System UniversalflanschBodenablauf TECEdrainpoint S DN 50 waagerecht, Norm, aus Kunststoff (PP), geprüft nach EN 1253.mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm gem. EN 1253Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,89 l/sbei maximaler Höhe des Aufsatzstückes: 0,64/1,35 l/sAuslieferunginklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3601500Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S Ablauf DN 50 Norm mit Seal System Universalflansch
