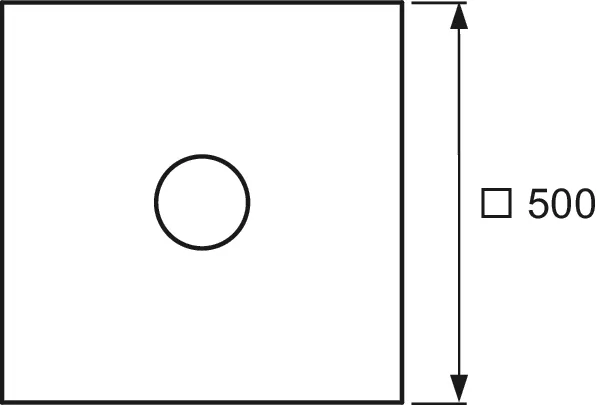

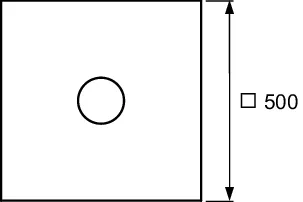

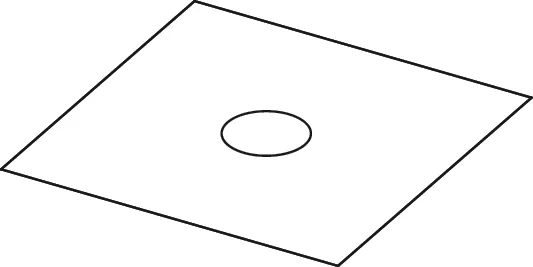

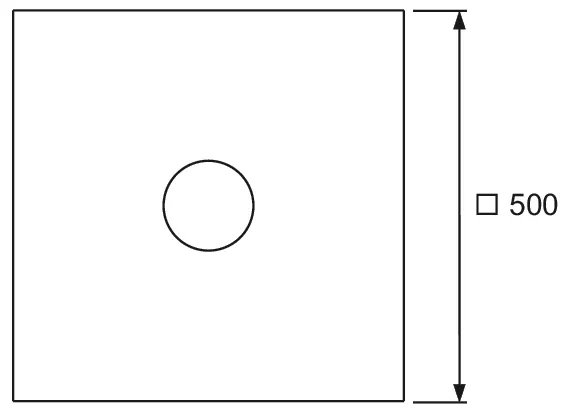

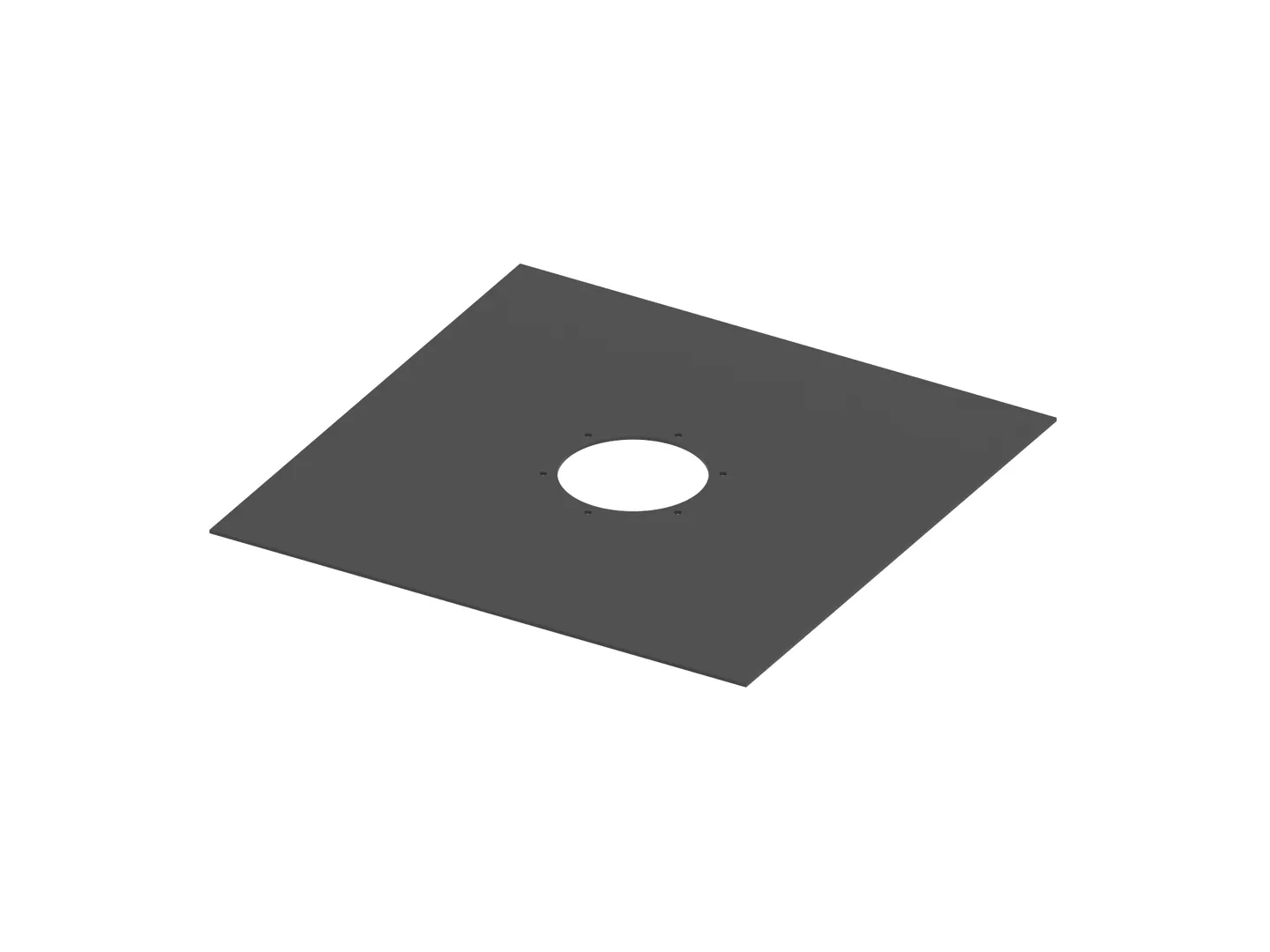

drainpoint S Dichtfolienzuschnitt EPDM für Klemmflanschverbindungen

TECEdrainpoint S 111 Ablaufset superflach mit Seal System Universalflansch, ohne ZulaufBodenablaufset TECEdrainpoint S 111 waagerecht, superflach DN 50. Erfüllt die Anforderungen der EN 1253-6.Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit Kugelgelenkmit herausnehmbarem Geruchsverschlussreduzierte Sperrwasserhöhe = 27 mmAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/sAuslieferung inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3601105Serie / Kollektion: TECEdrainpoint SModell: 3006070010 0060Typ: AblaufgarniturLieferumfangdrainpoint S 111 Ablaufset superflach mit Seal System Universalflansch, ohne Zulauf

Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem 2-stufigem Membran-Geruchsverschluss20 mm Sperrwasser und zusätzlicher DichtlippenmembranAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungRostrahmen aus gezogenem Edelstahl für Rostabmessungen 100 × 100 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,51/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,56/1,23 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint SMaterial: EdelstahlTyp: AblaufgarniturLieferumfangdrainpoint S 112 Ablaufset superflach mit Seal System Universalflansch und Edelstahlrostrahmen

Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem Geruchsverschlussreduzierte Sperrwasserhöhe = 30 mmAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 110 Ablaufset superflach mit Seal System Universalflansch

TECEdrainpoint S Pressringset EdelstahlSet Pressdichtungsring für TECEdrainpoint S Abläufe zur Ausführung von Klemmflanschverbindungen.Bestehend aus:Pressring aus Edelstahl, Werkstoff 1.4301 (304) mit vorgebohrtem LochkreisDichtring aus Zellkautschuk6 EdelstahlschraubenBestell-Nr.: 3690003Serie / Kollektion: TECEdrainpoint SMaterial: EdelstahlLieferumfangdrainpoint S Pressringset Edelstahl

Bestehend aus:Ablaufkörper DN 50 waagerecht, Norm, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm (DIN EN 1253)Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,89 l/sbei maximaler Höhe des Aufsatzstückes: 0,64/1,35 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 120 Ablaufset Norm mit Seal System Universalflansch

TECEdrainpoint S 115 Ablaufset superflach mit werkseitig angebrachter Seal System Dichtmanschette und Wasser-GeruchsverschlussBodenablaufset TECEdrainpoint S 115 waagerecht, superflach DN 50, mit schallentkoppelndem Montageelement, Aufsatzstück mit Kunststoff Rostrahmen und werkseitig befestigter Seal System Dichtmanschette.Bestehend aus:Ablaufkörper DN 50 waagerecht superflach aus Kunststoff (PP), mit Klemmflansch zum Anschluss von Abdichtungsbahnen aus Kunststoff oder Elastomerenreduzierte Sperrwasserhöhe = 27 mmmit herausnehmbarem GeruchsverschlussMontageelement mit Befestigungsmitteln zur schallentkoppelten Montage auf der RohbetondeckeAufsatzstück mit Rostrahmen aus Kunststoff (ABS) mit werkseitig befestigter Dichtmanschette mit Seal System zur Anbindung von Verbundabdichtungen entsprechend DIN 18534TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Schalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/sBestell-Nr.: 3601107Serie / Kollektion: TECEdrainpoint SModell: 3006070010 0080Typ: AblaufgarniturLieferumfangdrainpoint S 115 Ablaufset superflach mit werkseitig angebrachter Seal System Dichtmanschette und Wasser-Geruchsverschluss

TECEdrainpoint S 113 Ablaufset superflach mit Seal System Universalflansch und Edelstahlrostrahmen, ohne ZulaufBodenablaufset TECEdrainpoint S 113 waagerecht, superflach DN 50, Edelstahlrostrahmen mit Edelstahlrost. Erfüllt die Anforderungen der EN 1253-6.Bestehend aus:Ablaufkörper DN 50 waagerecht, superflach, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungenmit Kugelgelenkmit herausnehmbarem Geruchsverschlussreduzierte Sperrwasserhöhe = 27 mmAufsatzstück aus Kunststoff (ABS) und O-Ring DichtungRostrahmen aus gezogenem Edelstahl, Werkstoff 1.4301 (304) für Rostabmessungen 100 × 100 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,51/0,61 l/sbei maximaler Höhe des Aufsatzstückes: 0,56/1,23 l/sAuslieferung inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Bestell-Nr.: 3601106Serie / Kollektion: TECEdrainpoint SModell: 3006070010 0070Typ: AblaufgarniturLieferumfangdrainpoint S 113 Ablaufset superflach mit Seal System Universalflansch und Edelstahlrostrahmen, ohne Zulauf

TECEdrainpoint S 114 Ablaufset superflach mit werkseitig angebrachter Seal System DichtmanschetteBodenablaufset TECEdrainpoint S 114 waagerecht, superflach DN 50, mit schallentkoppelndem Montageelement, Aufsatzstück mit Kunststoff Rostrahmen und werkseitig befestigter Seal System Dichtmanschette.Bestehend aus:Ablaufkörper DN 50 waagerecht superflach aus Kunststoff (PP), mit Klemmflansch zum Anschluss von Abdichtungsbahnen aus Kunststoff oder Elastomerenreduzierte Sperrwasserhöhe = 30 mmmit herausnehmbarem 2-stufigem Membran-GeruchsverschlussMontageelement mit Befestigungsmitteln zur schallentkoppelten Montage auf der RohbetondeckeAufsatzstück mit Rostrahmen aus Kunststoff (ABS) mit werkseitig befestigter Dichtmanschette mit Seal System zur Anbindung von Verbundabdichtungen entsprechend DIN 18534TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 × 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)Schalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.Für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,47/0,54 l/sbei maximaler Höhe des Aufsatzstückes: 0,65/0,88 l/sBestell-Nr.: 3601104Serie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 114 Ablaufset superflach mit werkseitig angebrachter Seal System Dichtmanschette

Bestehend aus:Ablaufkörper DN 50 waagerecht, Norm, aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem 2-stufigem Membran-Geruchsverschluss50 mm Sperrwasser und zusätzlicher DichtlippenmembranAufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungRostrahmen aus gezogenem Edelstahl für Rostabmessungen 100 × 100 mmTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,54/0,85 l/sbei maximaler Höhe des Aufsatzstückes: 0,71/1,35 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint SMaterial: EdelstahlTyp: AblaufgarniturLieferumfangdrainpoint S 122 Ablaufset Norm mit Seal System Universalflansch und Edelstahlrostrahmen

Bestehend aus:Ablaufkörper DN 50 senkrecht aus Kunststoff (PP)mit Universalflansch zur Anbindung von Verbundabdichtungen oder Klemmflanschverbindungenmit Kugelgelenkmit seitlichem Zulauf DN 40 inklusive Verschlussstopfenmit herausnehmbarem GeruchsverschlussSperrwasserhöhe = 50 mm (DIN EN 1253)Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring DichtungTECEdrainpoint S Designrost aus gezogenem Edelstahl, Oberfläche poliertAbmessung 100 × 100 mmBelastungsklasse K3 (belastbar bis 300 kg)Ablaufleistung nach DIN EN 1253 bei 10/20 mm Stauhöhe über Rost:bei minimaler Höhe des Aufsatzstückes: 0,64/1,36 l/sbei maximaler Höhe des Aufsatzstückes: 0,70/1,56 l/sLieferumfang:BodenablaufsetBauzeitschutzdeckelBauzeitschutzfolieMontageanleitungHinweis:Seal System = zertifizierte VerbundabdichtungSerie / Kollektion: TECEdrainpoint STyp: AblaufgarniturLieferumfangdrainpoint S 130 Ablaufset senkrecht mit Seal System Universalflansch
