Urinal-Feinbauset RL1, vandalensicher, Reihe 230V

• Vandalensichere Urinaltechnik RL 1 für Kartuschenventiltechnik
• konduktiv gesteuert
• bidirektional
• vandalensichere, unsichtbare, berührungslos, konduktiv gesteuerte UP-Urinal Spüleinrichtung,
• für die Montage ohne Abdeckung hinter Urinalkeramiken oder für Montage mit Abdeckplatte über Urinalkeramiken verschiedenster Hersteller mit waagerechtem Abgang ohne angeformten Geruchverschluss
• Erfassungsprinzip relative und parallel absolute Leitfähigkeit über 2 Edelstahlsensoren im Urinal Absauggeruchverschluss
• geringste Urinmengenerfassung ca. 10 ml
• Wasserqualitäten unabhängig
• eigensicher gegen Austrocknen des Geruchverschlusses
• Umrüstungen von handbetätigter oder Infrarot Urinalspültechnik auf vandalensichere Urinalspültechnik RL 1 möglich
• einsetzbar mit Universal-Kartuschen-Rohbauset
• keine Elektrodenverschmutzung durch wechselnde Polarität
• Ventil-Schließfunktion bei Unterbrechung der Betriebsspannungsversorgung
• optisches Signal am Optokopf bei zu geringer Betriebsspannung
• Steckkontakte verwechslungssicher
• Fließdruck: 0,5-8 bar, ideal 3-4 bar
• Durchfluss: 0,3 L/s
• Betriebsspannung: 6V DC
• CE geprüft Werkseinstellungen:
• Empfindlichkeit: 10 (Einstellbereich max. 10-min.1)
• Haupt-Spülzeit: ca. 6 s (Einstellbereich 3-24 s)
• Hygieneperiode/Hygienespülung: 108 h nach letzter Nutzung (Einstellbereich 1,3,6,12,24,48,72,96,108 h)
• Hyg. Spülzeit: 5 s (Einstellbereich 5,10,15.30,60,90,120,150,180 s)
• Korrekturmöglichkeit der Werkseinstellungen können mit der bidirektionalen Wartungs- und Servicefernbedienung vorgenommen werden.

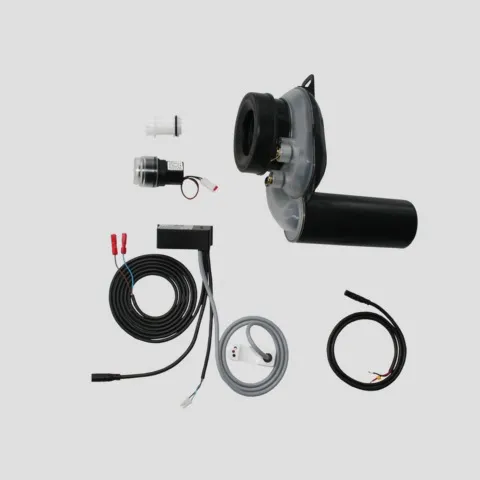

bestehend aus:

• Urinal Elektronikbaustein RL 1 mit Optokopf
• Kartuschen-Magnetventil 6V DC
• Kartuschen-Filtersieb
• Urinal Absauggeruchverschluss Typ 500 DN 50
• Abgang waagerecht
• vormontierte Edelstahlelektroden
• Spannungsversorgung:
• Netz-Reihe 230V AC/6V DC
• Übergangsstecker 6V DC
• Kabel 600 mm
• für 1-5 Urinalanlagen
• (Netzteil Art.Nr. 01.254.00..0000 separat bestellen)
• Daten für Einzelanschlussleitungen 6V DC
• bei Reihenanlagen:
• max. Leitungslänge 10 m
• bei mindest Querschnitt 2x0,75 mm2
• Materialart Cu,
• ängere Leitungen bei größeren Querschnitten möglich

Zubehör (nicht im Lieferumfang):

• Wartungs- und Service-Fernbedienung Art.Nr. 03.806.00..0000
• Abdeckplatte Edelstahl Art.Nr. 16.076.00..0000
