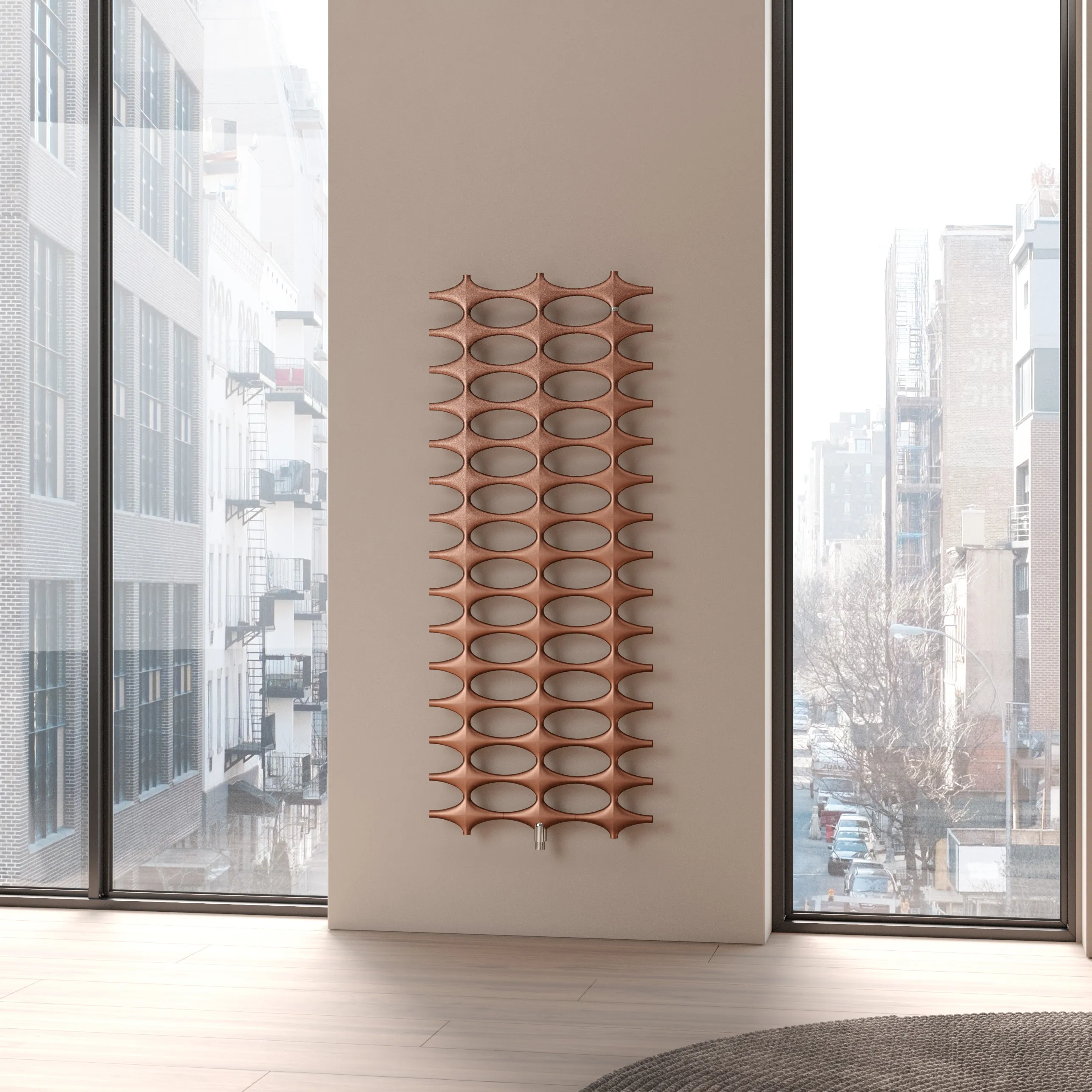

aufgebaut aus kreuzförmigen EinzelelementenElemente miteinander an den Enden verbundenEinzigartige Elementarbauweise 2- oder 3-reihig (abhängig von der Baulänge)unsichtbare SchweißnähteAusrichtung horizontal, vertikal und im Wandabstand möglichSerienfarbe: weiß RAL 9016 1Betriebsart: Warmwasser - Betrieb 2Abmessungen:Höhe: 776 mmLänge: 508 mmTiefe: 37 mmLegende zur Maßzeichnung:H: 592 mmL: 250 mmWärmeleistung in Watt:75/65-20 °C / EN 442: 262 W70/55-20 °C: 213 W55/45-20 °C: 140 W70/55-24 °C: 188 W55/45-24 °C: 117 WBefestigung:an der Rückseite des Heizkörpersvon vorne nicht sichtbarLieferumfang:Heizkörper lackiertElementarbauweise 2- reihigBefestigungsset (entspricht der VDI 6036, Anforderungsklasse I und II)alle sichtbaren Befestigungsteile in HeizkörperfarbeTechnische Daten:Geprüft nach DIN EN 442Anschlüsse 2 × G 1/2″ Innengewinde nach untenVorlauf links oder rechts möglichEntlüftung: G 1/4″ Innengewinde nach hinten, rechtsNabenabstand (baulängenabhängig): 250 mmfür Einrohr-Betrieb geeignetBetriebsdruck: max. 6 barMedium: Heißwasser bis 110 Grad CPrüfdruck: 7,8 barHinweise:Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.Abstand Unterkante Heizkörper zu Boden min. 150 mm1 gegen Aufpreis Heizkörper-Farbkonzept möglich2 Elektro-Zusatzbetrieb möglich, Heizstab nachrüstbar.Serie / Kollektion: Ideos®Modell: IDN10Typ: HeizkörperBetriebsdruck (max.): 6 barHeizkörperexponent: 1,2159Wärmeleistung in Watt:75/65/20: 262 W (EN 442)70/55/20: 213 W55/45/20: 140 W70/55/24: 188 W55/45/24: 117 WAbmessungen:Breite: 508 mmHöhe: 776 mmTiefe: 37 mmNicht im LieferumfangAnschlussarmatur nicht mit im Lieferumfang enthalten. Bitte separat bestellen.
Ideos Elektro-ZusatzbetriebMit seinem reizvollen Wechselspiel von strahlender Brillanz und schwebend leichter Transparenz verkörpert Ideos einzigartiges, unverwechselbares Wärme-Design. Konsequent gestaltet bis ins Detail. Strahlende Brillanz, filigrane Transparenz.Kompaktheizkörper für Elektro-ZusatzbetriebElektro-Set WKS, WFS oder WRXKompaktheizkörper für Elektro-ZusatzbetriebEinzigartige Elementarbauweise 2- oder 3-reihigBefestigung von vorne nicht sichtbarAnschlüsse nach unten, Nabenabstand baulängenabhängigKorrosionsschutzbeschichtung optional lieferbarUnverwechselbares Design durch einzigartige ElementarbauweiseIdeos in der Standard-Version mit seitlichen AnschlüssenIdeos-V mit integrierter Ventilgarnitur und 50-mm-Anschluss, seitlich oder mittig für maximale Flexibilität und Planungsfreiheit nach der RohinstallationAuch mit Elektro-Zusatzheizung Ideos-E für reinen ElektrobetriebSerie / Kollektion: Ideos®Elektro-ZusatzbetriebModell: IDN11Typ: HeizkörperBetriebsdruck (max.): 6 barLeistung (Heizstab): 400 WHeizkörperexponent: 1,2174Wärmeleistung in Watt:75/65/20: 383 W (EN 442)70/55/24: 275 W70/55/20: 312 W55/45/24: 171 W55/45/20: 204 WAbmessungen:Breite: 508 mmHöhe: 1151 mmTiefe: 37 mmNicht im LieferumfangAnschlussarmatur nicht mit im Lieferumfang enthalten. Bitte separat bestellen.
Ideos-VMit seinem reizvollen Wechselspiel von strahlender Brillanz und schwebend leichter Transparenz verkörpert Ideos einzigartiges, unverwechselbares Wärme-Design. Konsequent gestaltet bis ins Detail. Strahlende Brillanz, filigrane Transparenz.Ventilheizkörper für Elektro-ZusatzbetriebInklusive Anschlussverschraubungen und Thermostatkopf in chrom, Befestigungs-Set beigepackt, entspricht den Anforderungsklassen I und II der Richtlinie VDI 6036 Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfenAlle sichtbaren Befestigungsteile in HeizkörperfarbeElektro-Set WKS, WFS oder WRXVentilheizkörper für Elektro-ZusatzbetriebEinzigartige Elementarbauweise 2- oder 3-reihigAnschlusssituation verblendetBefestigung von vorne nicht sichtbar50-mm-Anschluss nach hinten (Mittenanschluss bei 3-reihiger Ausführung)Korrosionsschutzbeschichtung lieferbarUnverwechselbares Design durch einzigartige ElementarbauweiseIdeos in der Standard-Version mit seitlichen AnschlüssenIdeos-V mit integrierter Ventilgarnitur und 50-mm-Anschluss, seitlich oder mittig für maximale Flexibilität und Planungsfreiheit nach der RohinstallationAuch mit Elektro-Zusatzheizung Ideos-E für reinen ElektrobetriebSerie / Kollektion: Ideos®-VElektro-ZusatzbetriebModell: IDV11Typ: HeizkörperLeistung (Heizstab): 400 WHeizkörperexponent: 1,2174Thermostat: rechtsBetriebsdruck (max.): 6 barWärmeleistung in Watt:75/65/20: 383 W (EN 442)70/55/24: 275 W70/55/20: 312 W55/45/24: 171 W55/45/20: 204 WAbmessungen:Breite: 508 mmHöhe: 1151 mmTiefe: 37 mm
Ventilheizkörper für Warmwasser-Betriebeinzigartige Elementarbauweise 2- oder 3-reihig50-mm-Anschluss nach hinten (Mittenanschluss bei 3-reihiger Ausführung)Thermostat links bei 2-reihiger Ausführung, Thermostat mittig bei 3-reihiger AusführungAnschlusssituation verblendetBefestigung von vorne nicht sichtbarSerie / Kollektion: Ideos®-VModell: IDV10Typ: HeizkörperBetriebsdruck (max.): 6 barHeizkörperexponent: 1,2159Thermostat: linksWärmeleistung in Watt:75/65/20: 262 W (EN 442)70/55/24: 188 W70/55/20: 213 W55/45/24: 117 W55/45/20: 140 WAbmessungen:Breite: 508 mmHöhe: 758 mmTiefe: 37 mmLieferumfangInklusive Anschlussverschraubungen und Thermostat kopf in chromBefestigungs-Set beigepackt, entspricht der Anforderungsklasse II der Richtlinie VDI 6036.Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.Alle sichtbaren Befestigungsteile in Heizkörperfarbe
Ideos-E, reiner ElektrobetriebMit seinem reizvollen Wechselspiel von strahlender Brillanz und schwebend leichter Transparenz verkörpert Ideos einzigartiges, unverwechselbares Wärme-Design. Konsequent gestaltet bis ins Detail.Heizkörper für reinen ElektrobetriebFrostsicher bis ca. -15 °CElektro-Heizstab vormontiert, inklusive elektronischer Regelung und Bedienelement (Elektro-Set WKS, WFS oder WRX) Elektro-Set WKS, WFS oder WRXHeizkörper für reinen ElektrobetriebEinzigartige Elementarbauweise 2- oder 3-reihigBefestigung von vorne nicht sichtbarKorrosionsschutzbeschichtung lieferbar.Strahlende Brillanz, filigrane Transparenz.Unverwechselbares Design durch einzigartige ElementarbauweiseIdeos in der Standard-Version mit seitlichen AnschlüssenIdeos-V mit integrierter Ventilgarnitur und 50-mm-Anschluss, seitlich oder mittig für maximale Flexibilität und Planungsfreiheit nach der RohinstallationAuch mit Elektro-ZusatzheizungIdeos-E für reinen ElektrobetriebSerie / Kollektion: Ideos®-EModell: IDE10Typ: ElektroheizkörperLeistung (Heizstab): 400 WGefüllt mit nicht brennbarer, ungiftiger WärmeträgerflüssigkeitFrostsicher bis ca. -15 °CElektro-Heizstab vormontiert, inklusive elektronischer Regelung und Bedienelement (Elektro-Set WKS, WFS oder WRX)Abmessungen:Breite: 508 mmHöhe: 1151 mmTiefe: 37 mm
Handtuchhaken, Oberfläche verchromtMontage direkt am HeizkörperAnbringung mehrerer Handtuchhaken je Heizkörper möglichfür den Badheizkörper der Serie IdeosAbmessungen:Tiefe: 22 mmHinweis:Zusätzliche Bautiefe bei montiertem Handtuchbügel + 22 mm.Serie / Kollektion: Ideos®Modell: ZC0080Typ: HandtuchhakenForm: RechteckAbmessungen:Länge: 100 mmBreite: 65 mmHöhe: 65 mmGewicht: 0,18 kg
