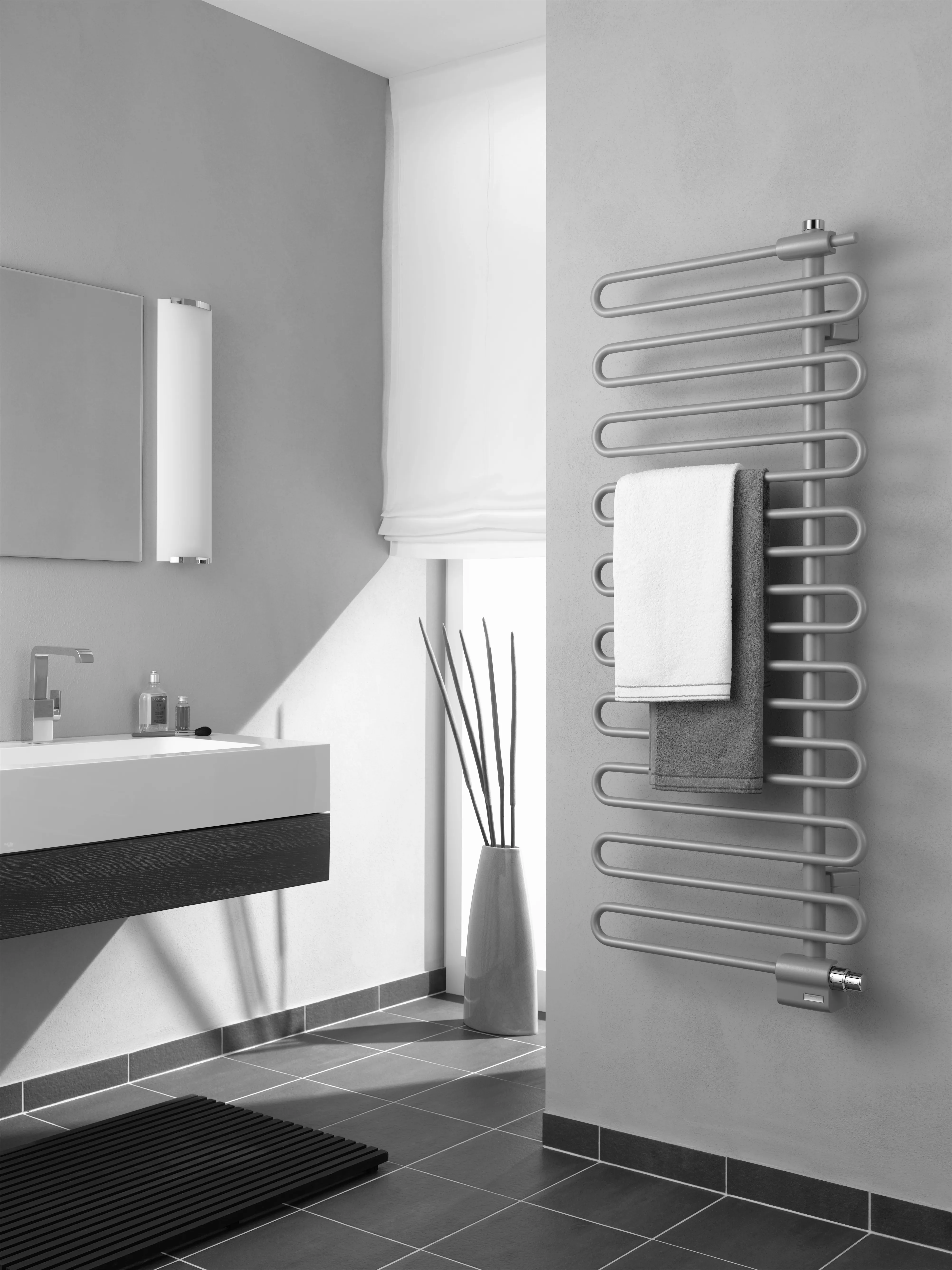

Kermi Design-Heizkörper „Icaro®“ 40 × 144,6 cm in Weiß

• mit auf die Wärmeleistung abgestimmten, verstellbarem Ventileinsatz
• der kv-Wert ist werkseitig voreingestellt und auf die Wärmeleistung abgestimmt
• schlangenartig gebogene Rundrohre ⌀ 20 mm zur seitlichen Handtuchaufhängung
• Sammelrohr ⌀ 40 mm
• Kreuzloch geschweißt
• unsichtbare Schweißnähte
• Ausrichtung horizontal, vertikal und im Wandabstand möglich
• Befestigung und Anschlusssituation durch Blenden verdeckt
• Umrüstbar für Ausführung links oder rechts
• Serienfarbe: weiß RAL 9016 1
• Betriebsart: Warmwasser - Betrieb 2

Abmessungen:

• Höhe: 1446 mm
• Länge: 400 mm
• Tiefe: 58 mm

Legende zur Maßzeichnung:

• H: 1231 mm
• M: 280 mm

Wärmeleistung in Watt:

• 75/65-20 °C / EN 442: 462 W
• 70/55-20 °C: 370 W
• 55/45-20 °C: 234 W
• 70/55-24 °C: 324 W
• 55/45-24 °C: 194 W

• Zuordnung E-Patrone: 400 Watt (nicht im Lieferumfang)

Befestigung:

• an der Rückseite des Sammelrohres
• von vorne nicht sichtbar

Technische Daten:

• Anschlüsse: 2 × G 3/4″ Außengewinde nach hinten
• Nabenabstand: 50 mm
• Entlüftung: G 1/2″ Innengewinde nach oben durch Abschlusskappe verdeckt
• Thermostatkopfgewinde: M 30 × 1,5 mm
• Schließmaß Ventileinsatz 11,8 mm
• Vorlauf serienmäßig links, Vorlauf rechts bei Differenzdrücken bis ca. 200 mbar möglich (darüber ggf. Geräuschentwicklung).
• für Einrohr-Betrieb geeignet
• Betriebsdruck: max. 10 bar
• Medium: Heißwasser bis 100 °C
• Prüfdruck: 13 bar

Lieferumfang:

• Heizkörper lackiert
• Befestigungsset (entspricht den Anforderungsklassen I und II der Richtlinie VDI 6036)
• Anschlussverschraubung
• Thermostatkopf
• sichtbare Befestigung in Heizkörperfarbe

Hinweise:

• Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen.
• Abstand Unterkante Heizkörper zu Boden min. 150 mm
• 1 gegen Aufpreis Heizkörper-Farbkonzept möglich sowie in chrom lieferbar
• 2 Elektro-Zusatzbetrieb nur bei Zweirohr-Technik möglich, Heizstab nachrüstbar.

Zusatzhinweis für Heizkörper in Chrom:

• Nicht für Räume mit aggressiver/feuchter Atmosphäre geeignet. Küchen, Bade- zimmer, usw., sowie Plätze außerhalb des Sprühbereichs von Duschen, Toiletten, ... sind dabei nicht als Räume mit aggressiver/feuchter Atmosphäre zu verstehen.
• Bitte beachten Sie, dass die Oberflächentemperatur von verchromten Heizkörpern deutlich höher empfunden wird als bei lackierten Heizkörpern.

• Serie / Kollektion: Icaro®
• Modell: CRV1A
• Typ: Heizkörper
• Betriebsdruck (max.): 10 bar
• Heizkörperexponent: 1,3123
• empfohlener Heizstab: 400 W

Wärmeleistung in Watt:

• 75/65/20: 462 W (EN 442)
• 70/55/24: 324 W
• 70/55/20: 370 W
• 55/45/24: 194 W
• 55/45/20: 234 W

• Abmessungen:
  • Breite: 400 mm
  • Höhe: 1446 mm
  • Tiefe: 58 mm
