Kermi Design-Heizkörper „Geneo® quadris“ 74,6 × 177,4 cm in Farbkonzept

• Designheizkörper mit waagrechten, trapezförmigen Rohren 25 × 15 mm und senkrechten eckigen Sammelrohren 37 × 32 mm
• ohne sichtbare Schweißnähte
• zwischen den Rohrblöcken Abstände zur Handtuchaufhängung
• die Befestigung erfolgt an der Rückseite der Sammelrohre
• das beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2, Anforderungsklasse 3 auf Anfrage möglich
• bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen
• Ausrichtung horizontal, vertikal und im Wandabstand möglich
• Sichtteile des Zubehörs in Heizkörperfarbe
• ausgezeichnet mit dem RAL-Gütezeichen
• Serienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglich
• Lackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb

Technische Daten:

• Abmessungen H/T/L: 1774 × 32 × 746 mm
• geprüft nach DIN EN 442
• Anschlüsse 2 × G 1/2″ Innengewinde mittig nach unten
• Entlüftung: G 1/4″ Innengewinde nach hinten, links
• Nabenabstand: 50 mm Mittenanschluss
• Vorlauf links oder rechts
• Betriebsdruck: max. 6 bar
• Prüfdruck: 7,8 bar
• Medium: Heißwasser bis 110 °C

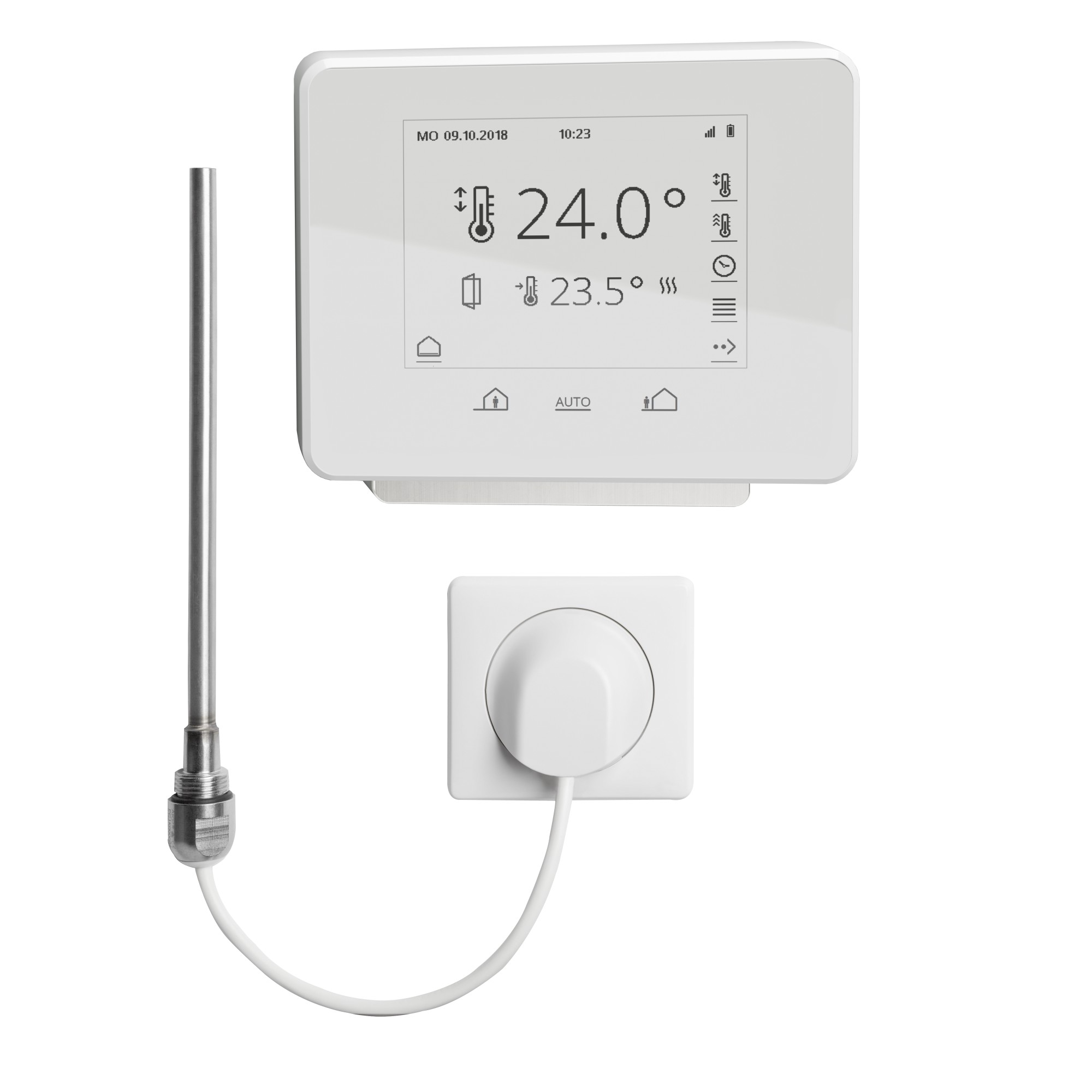

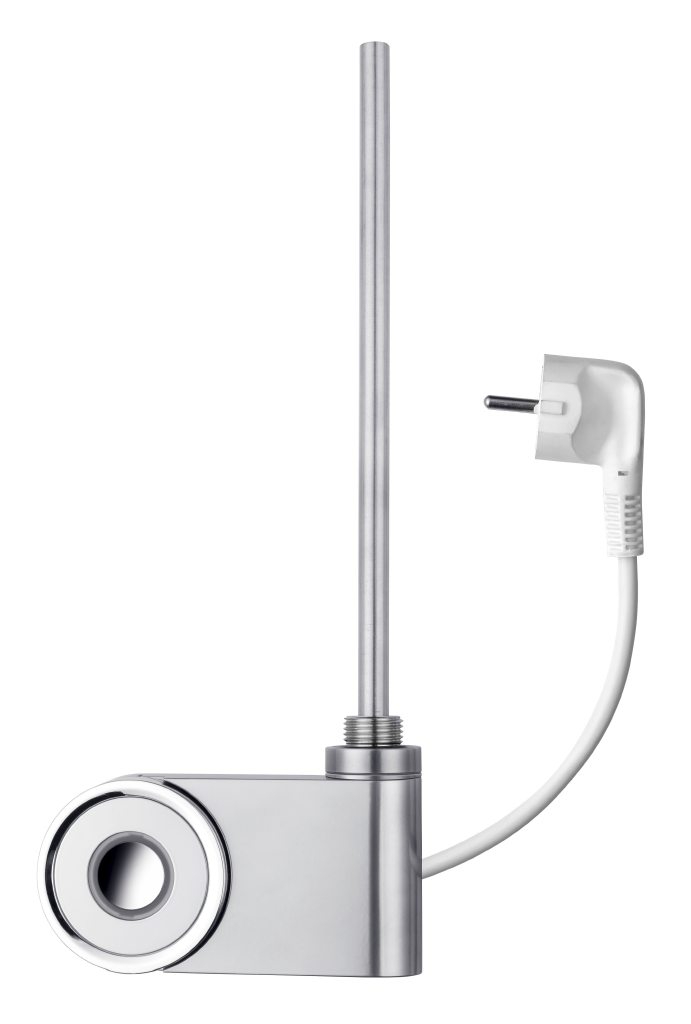

• Zuordnung E-Patrone: 1200 W (nicht im Lieferumfang)

oder auch möglich:

• Anschlüsse seitlich 2 × G 1/2‘‘ Innengewinde nach unten
• Nabenabstand: 703 mm
• Vorlauf links oder rechts
• Für Einrohr-Betrieb geeignet

Legende zur Maßzeichnung:

• H: 1665 mm
• L: 694 mm

Wärmeleistung:

• EN 442: 1213 W
• 70/55/20: 984 W
• 55/45/20: 640 W
• 70/55/24: 868 W
• 55/45/24: 534 W

Lieferumfang:

• Heizkörper mit Zweischichtlackierung
• Befestigungsset in Heizkörperfarbe

• Serie / Kollektion: Geneo® quadris
• Modell: GQN1M
• Typ: Heizkörper
• empfohlener Heizstab: 1200 W
• Betriebsdruck (max.): 6 bar
• Heizkörperexponent: 1,2362

Wärmeleistung in Watt:

• 75/65/20: 1213 W (EN 442)
• 70/55/24: 868 W
• 70/55/20: 984 W
• 55/45/24: 534 W
• 55/45/20: 640 W

• Abmessungen:
  • Breite: 746 mm
  • Höhe: 1774 mm
  • Tiefe: 32 mm
