Kermi Design-Heizkörper „Casteo®“ 50 × 125,9 cm in Weiß (RAL 9016)

• ohne sichtbare Schweißnähte
• zwischen den Rohren große Abstände zur Handtuchaufhängung
• die Befestigung erfolgt an der Rückseite der Sammelrohre
• das beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2. Anforderungsklasse 3 auf Anfrage möglich
• bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen
• Ausrichtung horizontal, vertikal und im Wandabstand möglich
• Sichtteile des Zubehörs in Heizkörperfarbe
• geprüft nach DIN EN 442. Ausgezeichnet mit dem RAL-Gütezeichen.
• Serienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglich
• Lackierung: Zweischichtlackierung gem. DIN 55900
• Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb

Technische Daten:

• Abmessungen H/T/L: 1259 × 30 × 500 mm
• waagrecht angeordnete Flachrohre 77 × 10 mm
• u-förmigem Rahmen aus Quadratprofilen 30 × 28 mm
• Betriebsdruck: max. 4 bar
• Medium: Heißwasser bis 110 °C
• Anschlüsse 2 × G 1/2″ Innengewinde nach unten, 2 × G 1/2″ Innengewinde mittig nach unten
• Entlüftung: G 1/4″ Innengewinde nach hinten
• Nabenabstand: 50 mm Mittenanschluss
• mögliche Anschlüsse: 2 × G 1/2″ Innengewinde mittig nach unten
• Nabenabstand hier längenabhängig: 464 mm
• Zuordnung E-Patrone: 600 W

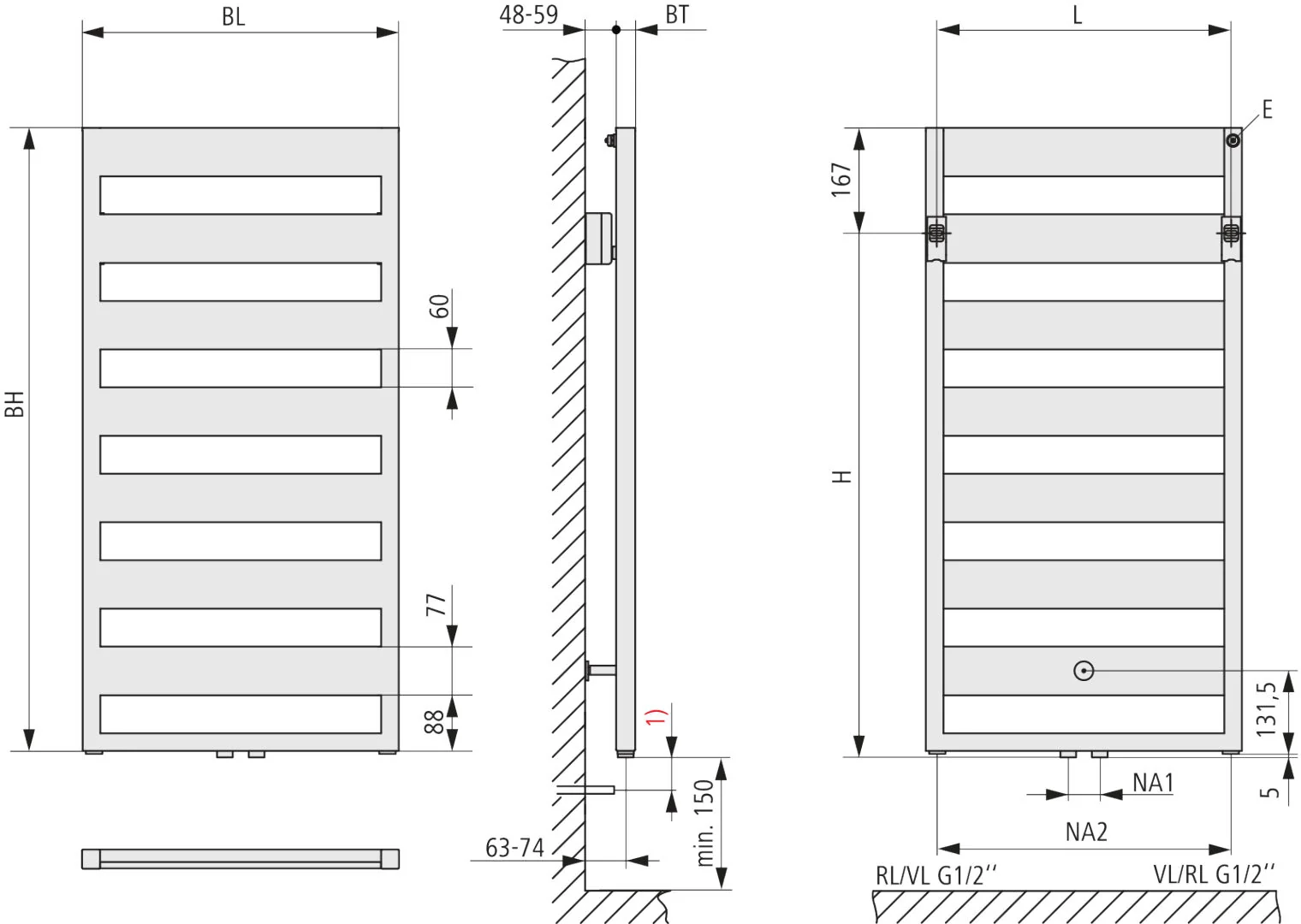

Legende zur Maßzeichnung:

• H: 1102 mm
• L: 466 mm

Wärmeleistung:

• EN 442: 545 W
• 70/55/20: 444 W
• 55/45/20: 292 W
• 70/55/24: 393 W
• 55/45/24: 244 W

Lieferumfang:

• Heizkörper mit Zweischichtlackierung
• Befestigungsset

• Serie / Kollektion: Casteo®
• Modell: CTN1M
• Typ: Heizkörper
• empfohlener Heizstab: 600 W
• Betriebsdruck (max.): 4 bar
• Heizkörperexponent: 1,2105

Wärmeleistung in Watt:

• 75/65/20: 545 W (EN 442)
• 70/55/24: 393 W
• 70/55/20: 444 W
• 55/45/24: 244 W
• 55/45/20: 292 W

• Abmessungen:
  • Breite: 500 mm
  • Höhe: 1259 mm
  • Tiefe: 30 mm
