So finden Sie Ihre perfekte Dusche Schritt für Schritt

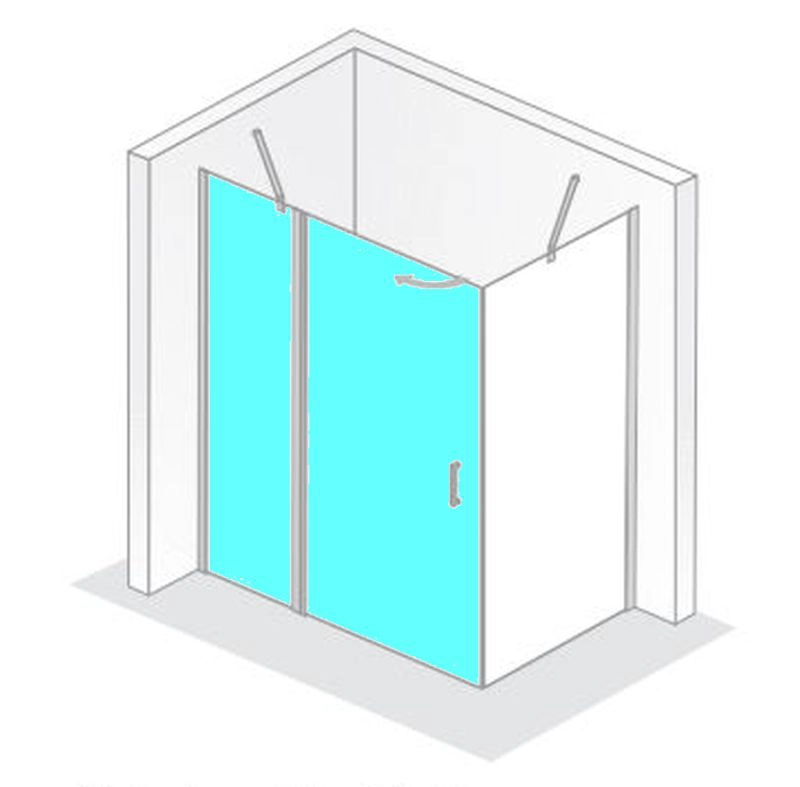

Einbausituation wählen: Ecke oder Nische

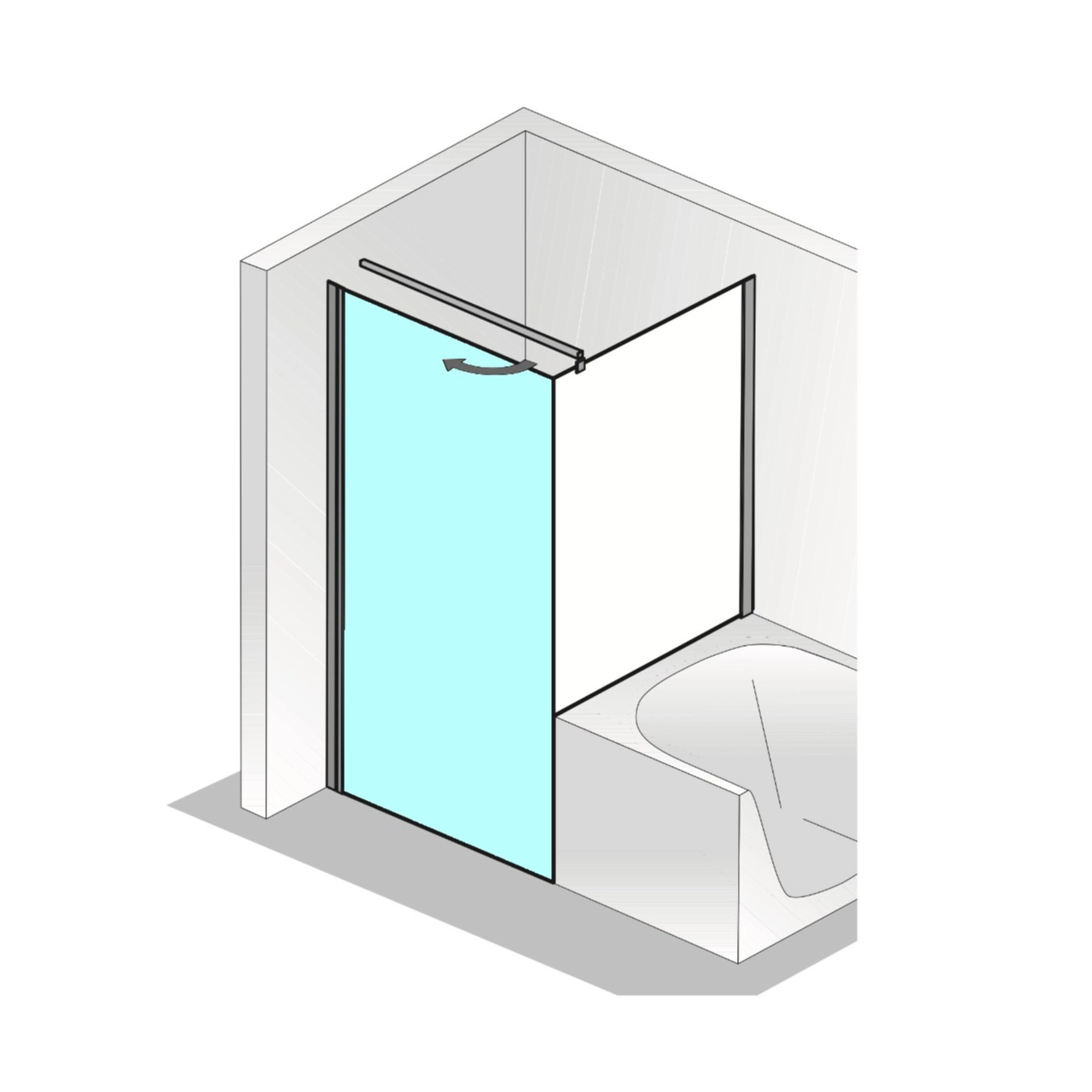

Türart wählen: Drehtür, Schiebetür oder Falttür

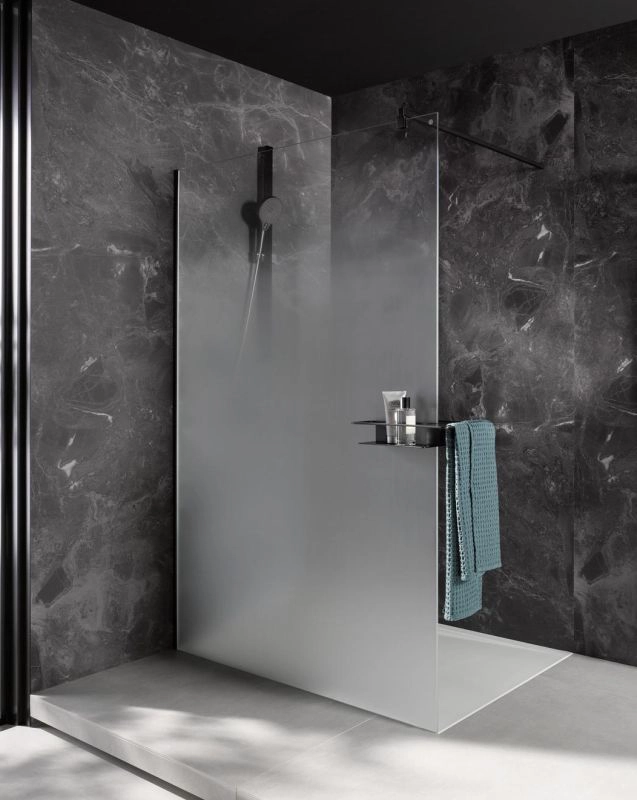

Art des Glases auswählen

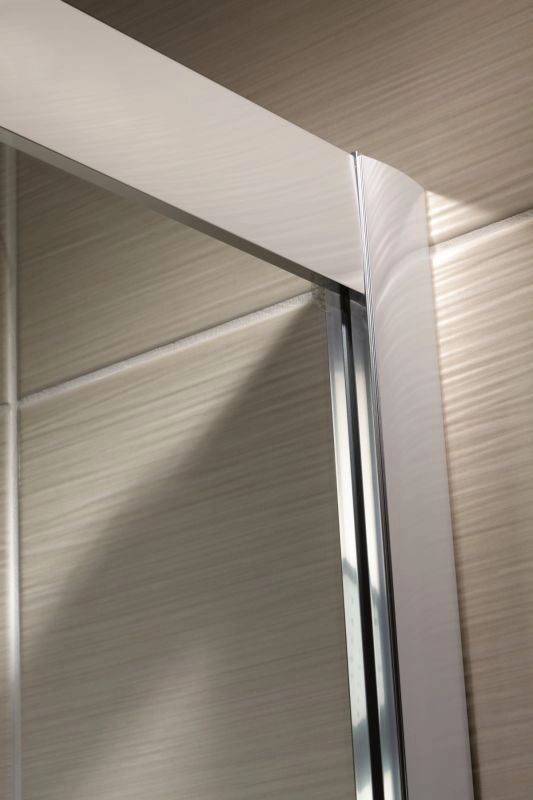

Profilfarbe/Profilart wählen
Duschplatz Aufmaß Länge / Breite
Randdämmstreifen
Bitte geben Sie bei Aufmaß / Bestellung die exakten Außenmaße (Maßangabe ohneRanddämmstreifen) von Board / Board mit Unterbau (Länge x Breite) an. Bitte berücksichtigen Sie bei Ermittlung der Maße gegebenenfalls den Platzbedarf des Randdämmstreifens (ca. 10 mm je Seite).
Höhe
Aufbauhöhe Ablauf, Schallschutzmatte, Fliesenkleber, etc
Bitte geben Sie bei Aufmaß / Bestellung die exakten Höhenmaße von Board mit Unterbau an. Bitte berücksichtigen Sie bei der Ermittlung der Maße die Aufbauhöhe Ablauf und gegebenenfalls die Höhe der Schallschutzmatte, des Fliesenklebers, etc.

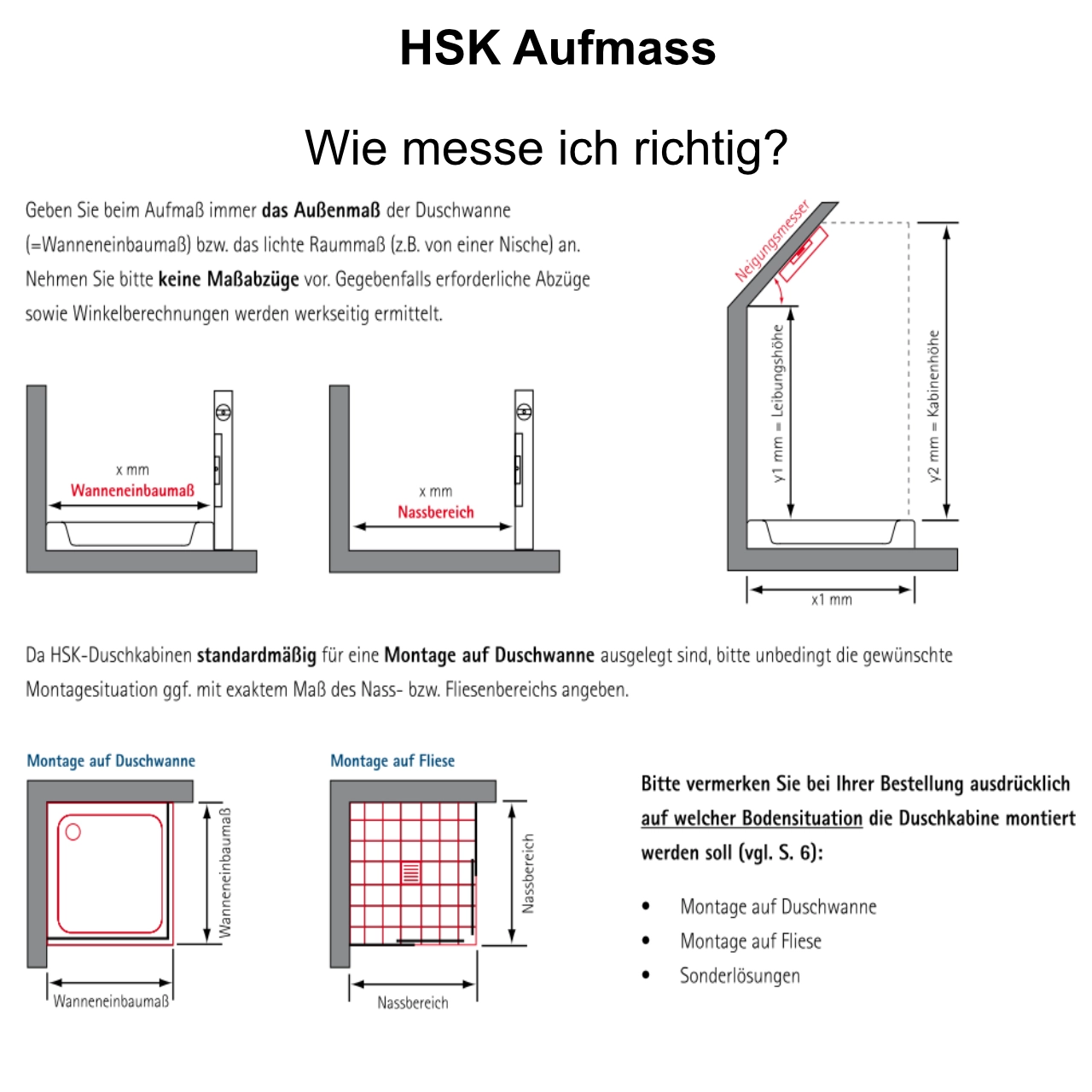

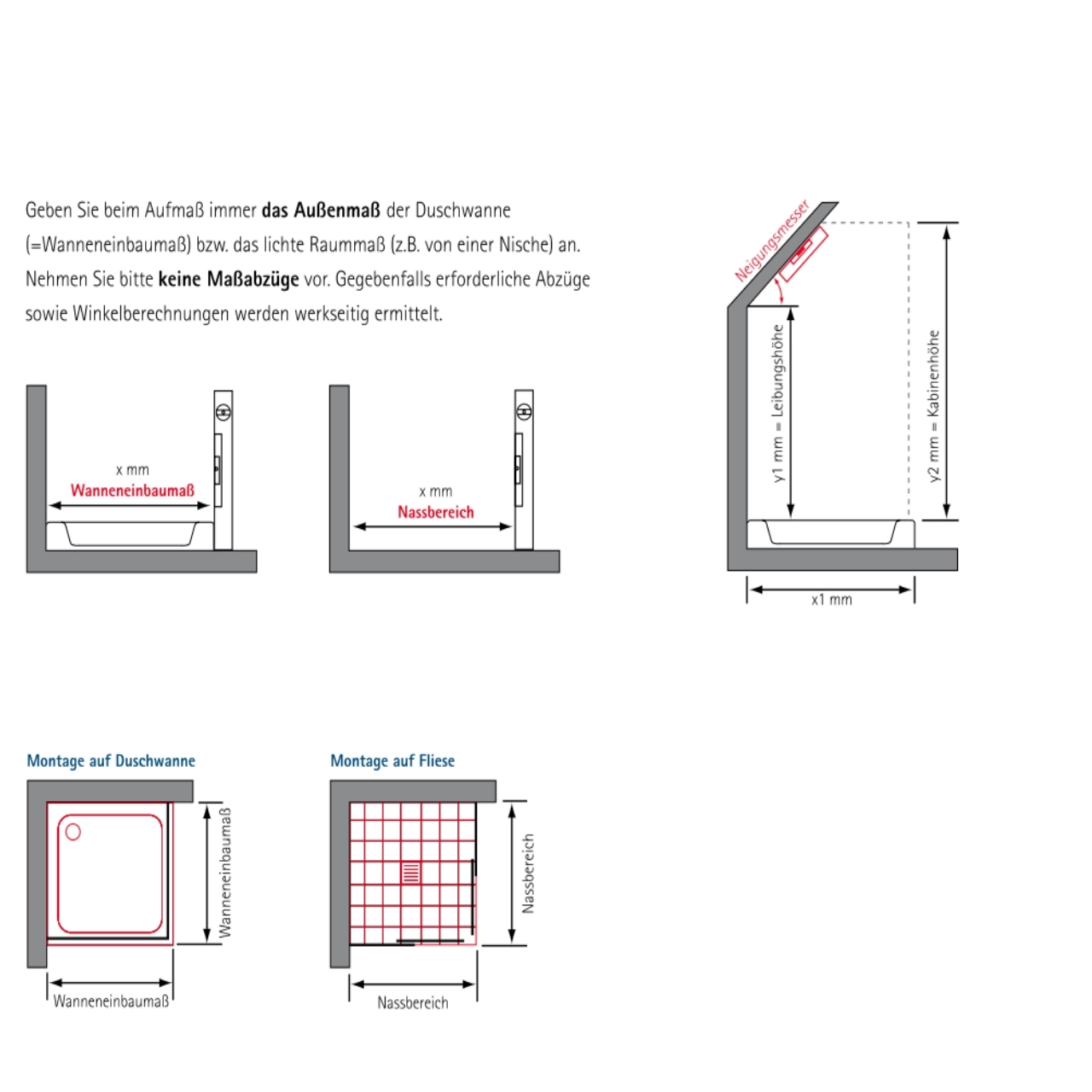

Duschkabine Aufmaß

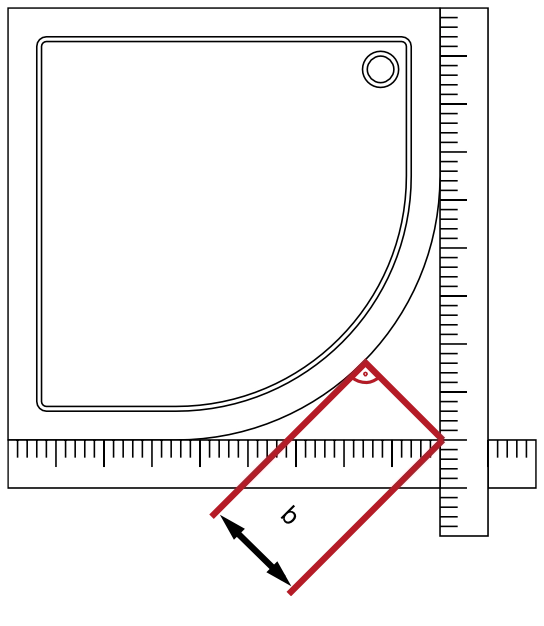

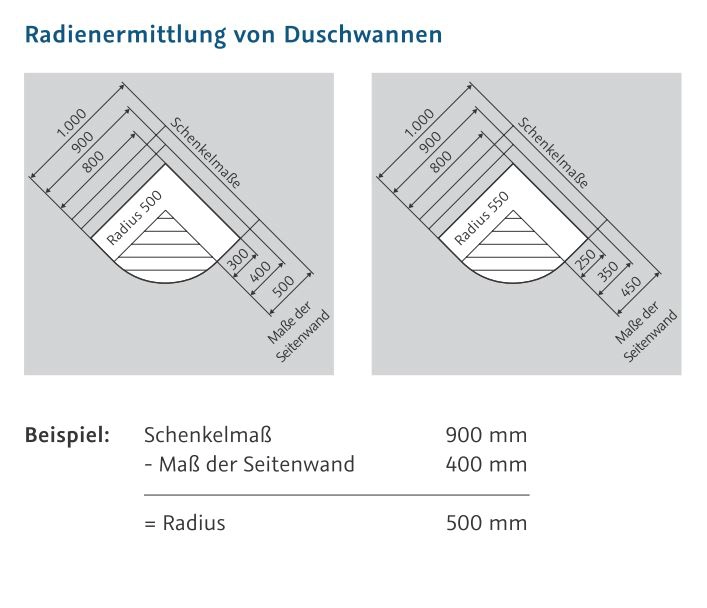

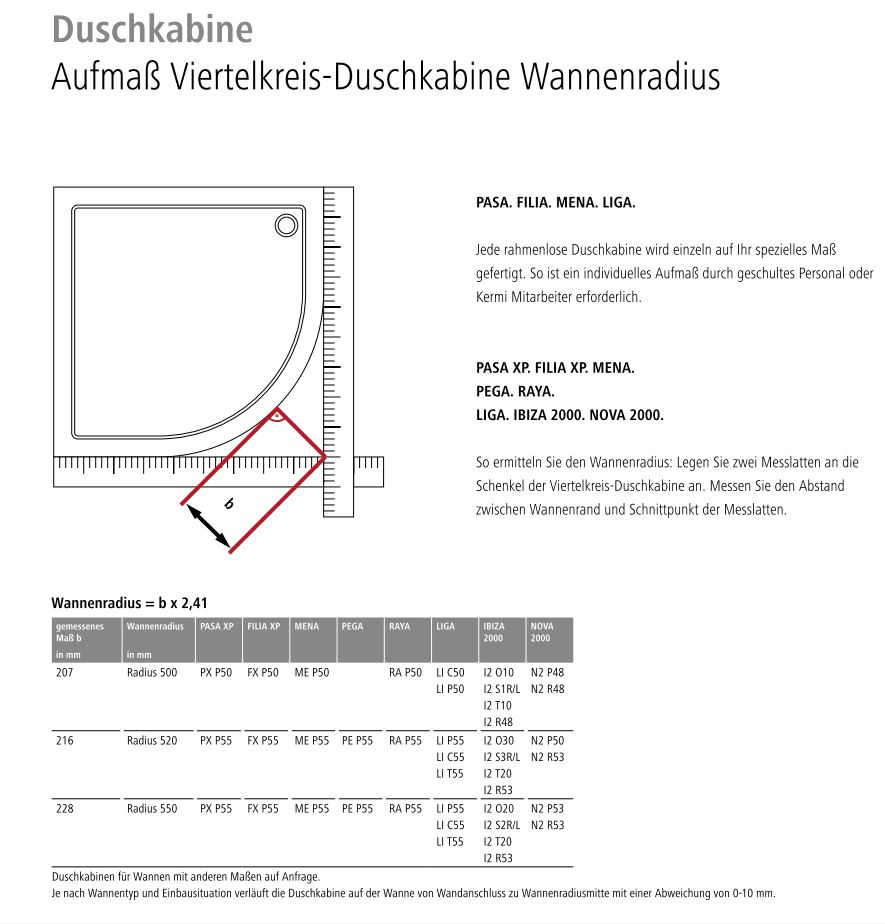

Viertelkreis-Duschkabine Wannenradius
Jede rahmenlose Duschkabine wird einzeln auf Ihr spezielles Maß gefertigt. So ermitteln Sie den Wannenradius: Legen Sie zwei Messlatten an die Schenkel der Viertelkreis-Duschkabine an. Messen Sie den Abstand zwischen Wannenrand und Schnittpunkt der Messlatten.
Wannenradius = b x 2,41

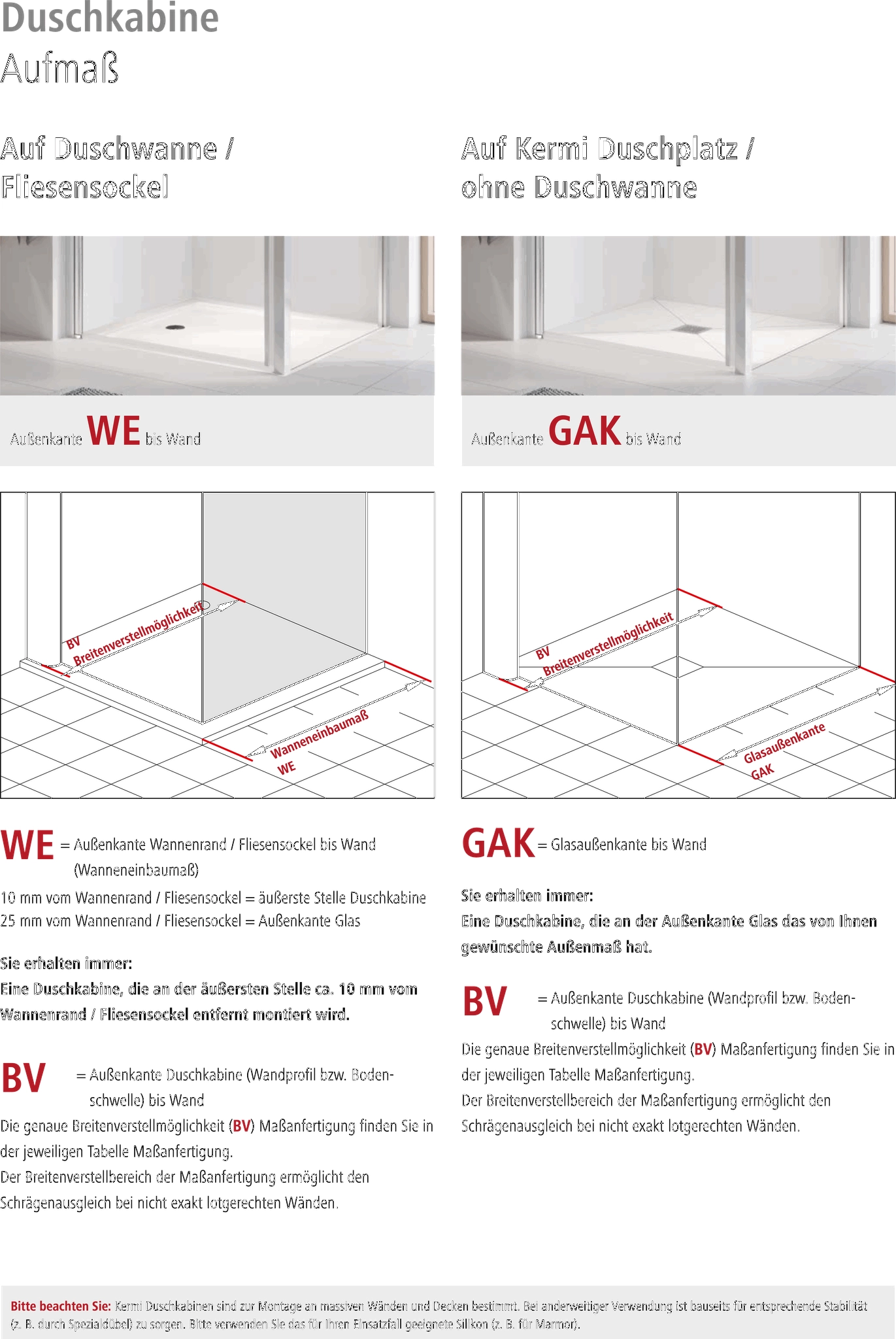

WE= Außenkante Wannenrand / Fliesensockel bis Wand
(Wanneneinbaumaß)
10 mm vom Wannenrand / Fliesensockel = äußerste Stelle Duschkabine
25 mm vom Wannenrand / Fliesensockel = Außenkante Glas
Sie erhalten immer:
Eine Duschkabine, die an der äußersten Stelle ca. 10 mm vom
Wannenrand / Fliesensockel entfernt montiert wird.
BV = Außenkante Duschkabine (Wandprofil bzw. Bodenschwelle)
= bis Wand
Die genaue Breitenverstellmöglichkeit (BV) Maßanfertigung finden Sie in der jeweiligen Tabelle Maßanfertigung.
Der Breitenverstellbereich der Maßanfertigung ermöglicht den
Schrägenausgleich bei nicht exakt lotgerechten Wänden.
GAK= Glasaußenkante bis Wand
Sie erhalten immer:
Eine Duschkabine, die an der Außenkante Glas das von Ihnen
gewünschte Außenmaß hat.
BV = Außenkante Duschkabine (Wandprofil bzw. Bodenschwelle)
= bis Wand
Die genaue Breitenverstellmöglichkeit (BV) Maßanfertigung finden Sie in der jeweiligen Tabelle Maßanfertigung.
Der Breitenverstellbereich der Maßanfertigung ermöglicht den
Schrägenausgleich bei nicht exakt lotgerechten Wänden.
Bitte beachten Sie: Kermi Duschkabinen sind zur Montage an massiven Wänden und Decken bestimmt. Bei anderweitiger Verwendung ist bauseits für entsprechende Stabilität
(z. B. durch Spezialdübel) zu sorgen. Bitte verwenden Sie das für Ihren Einsatzfallgeeignete Silikon (z. B. für Marmor).

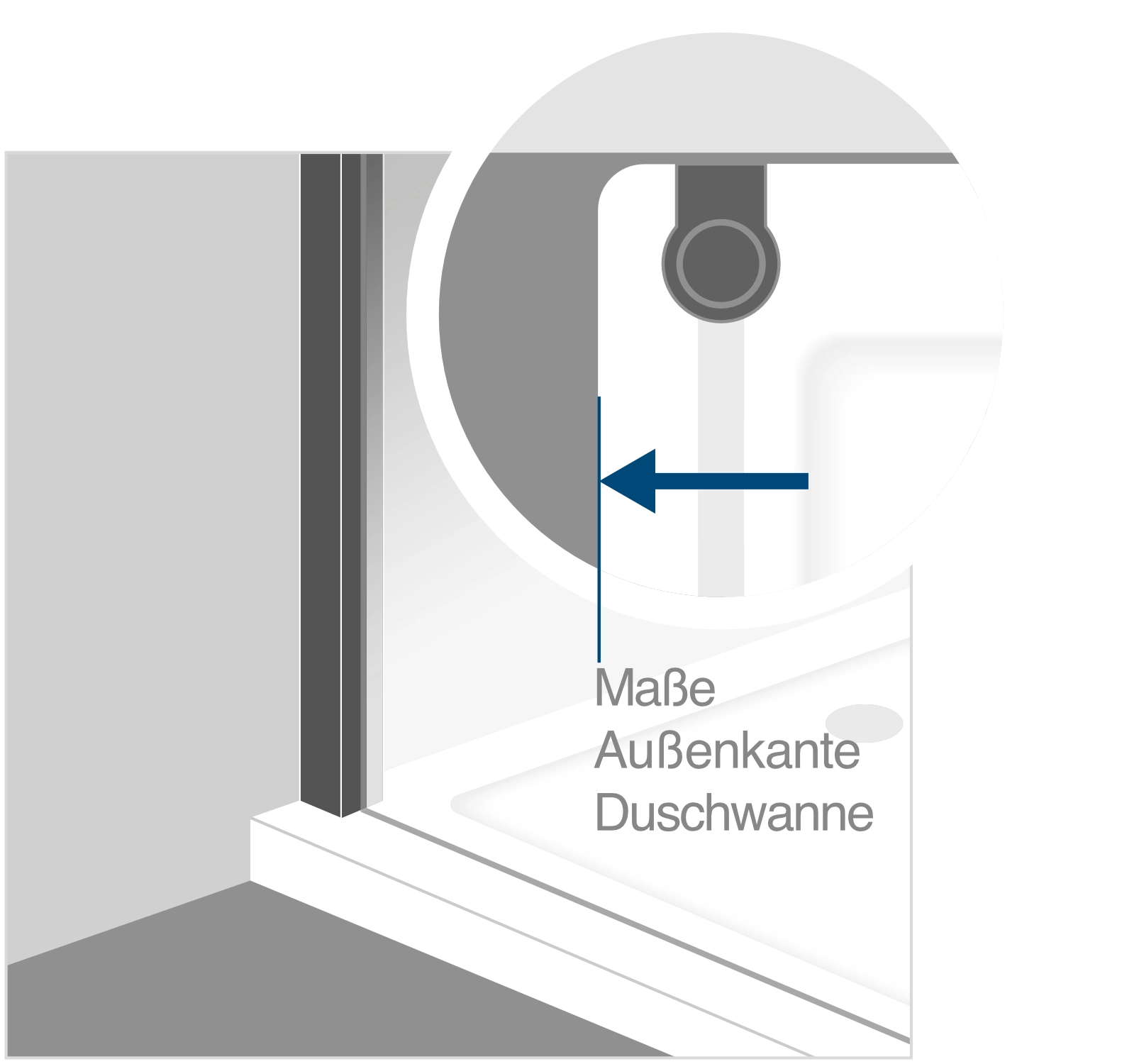

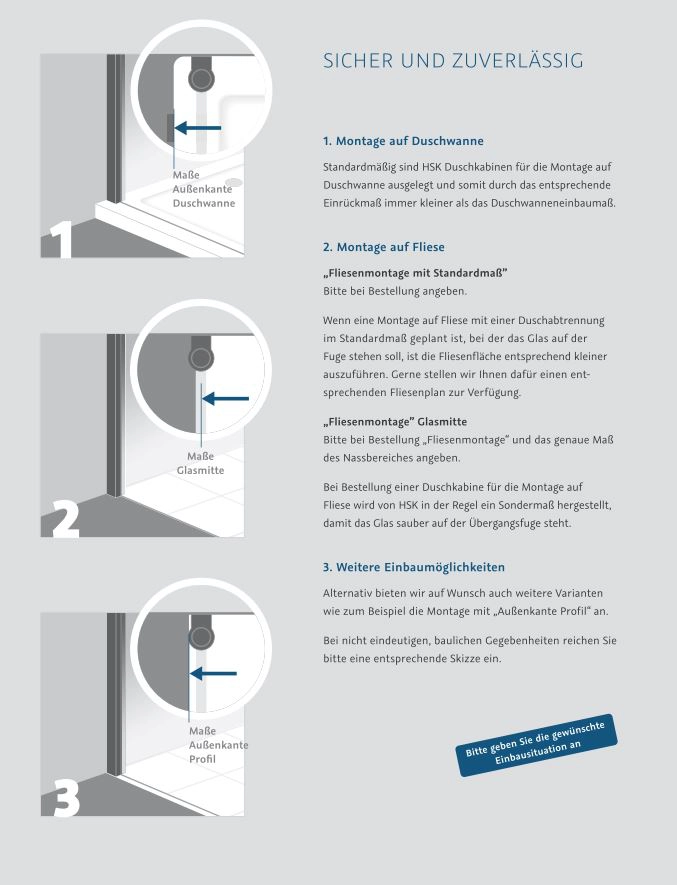

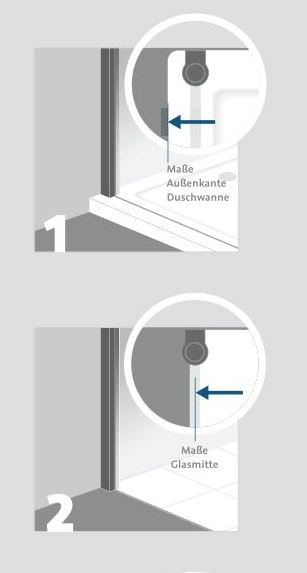

1. Montage auf Duschwanne
Standardmäßig sind HSK Duschkabinen für die Montage auf
Duschwanne ausgelegt und somit durch das entsprechende
Einrückmaß immer kleiner als das Duschwanneneinbaumaß.
2. Montage auf Fliese
„Fliesenmontage mit Standardmaß”
Bitte bei Bestellungangeben.
Wenn eine Montage auf Fliese mit einer Duschabtrennung
im Standardmaß geplant ist, bei der das Glas auf der
Fuge stehen soll, ist die Fliesenfläche entsprechend kleiner
auszuführen. Gerne stellen wir Ihnen dafür einen entsprechenden
Fliesenplan zur Verfügung.

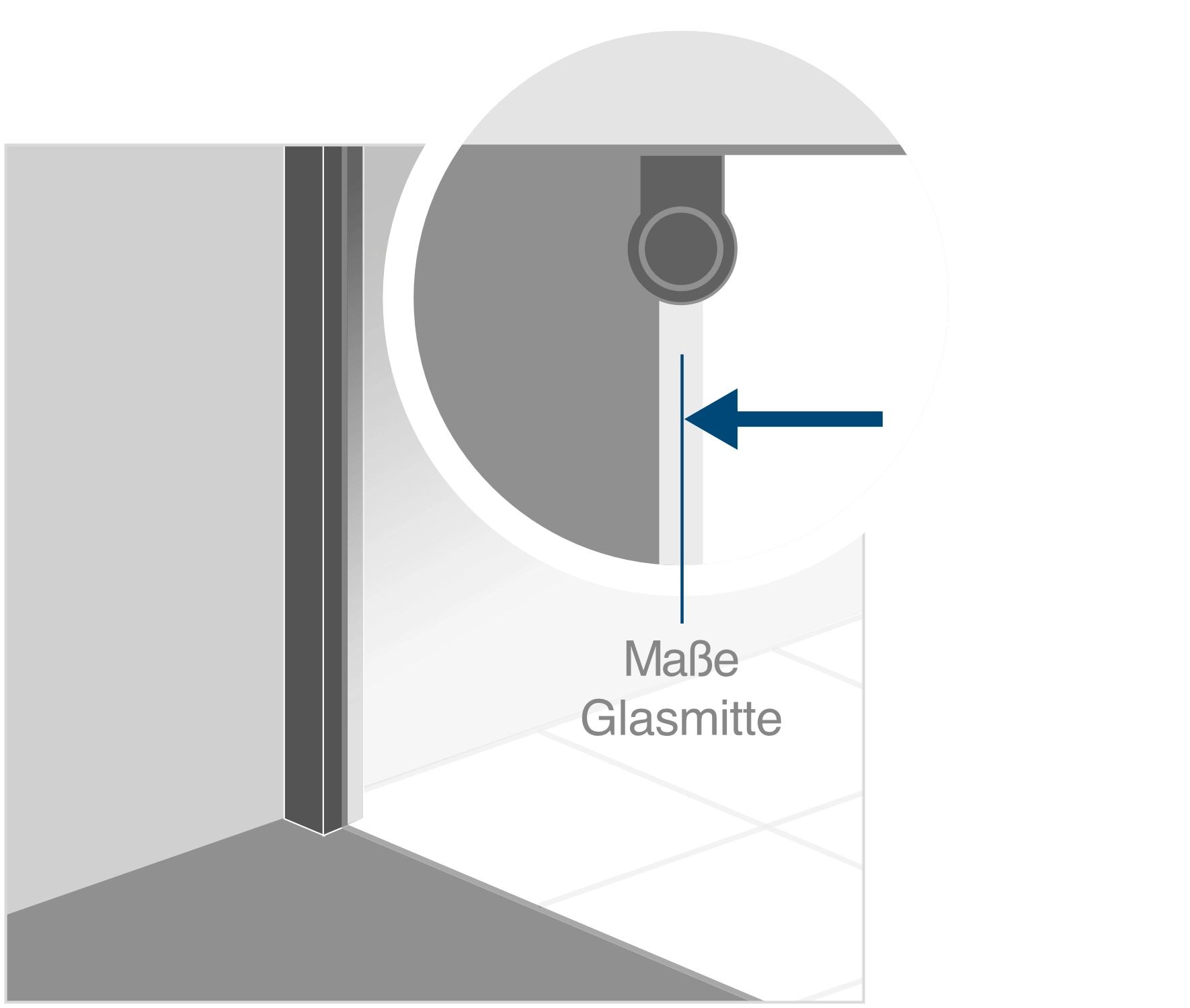

„Fliesenmontage” Glasmitte
Bitte bei Bestellung „Fliesenmontage“ und das genaue Maß
des Nassbereiches angeben.
Bei Bestellung einer Duschkabine für die Montage auf
Fliese wird von HSK in der Regel ein Sondermaß hergestellt,
damit das Glas sauber auf der Übergangsfuge steht.

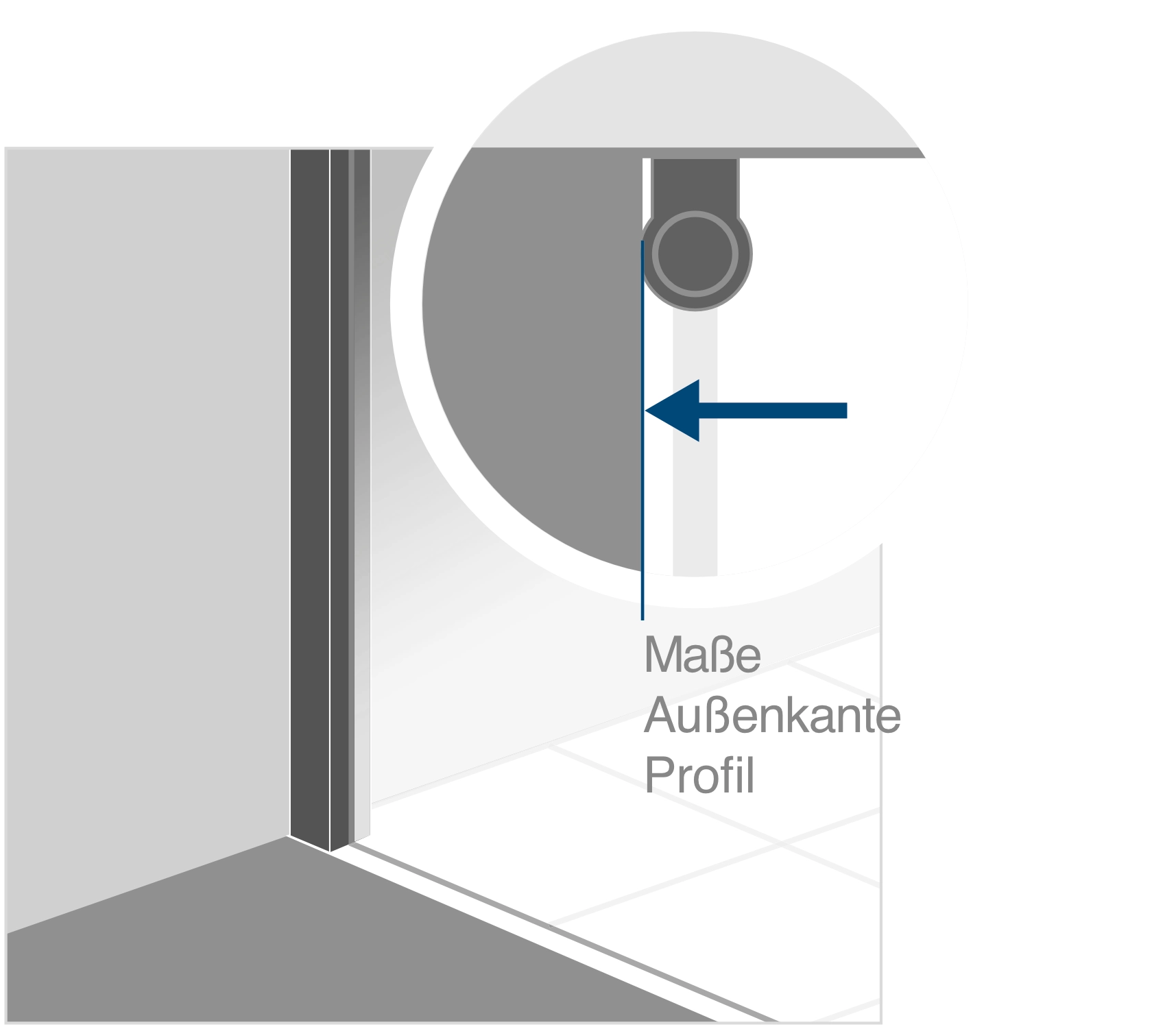

3. Weitere Einbaumöglichkeiten
Alternativ bieten wir auf Wunsch auch weitere Varianten
wie zum Beispiel die Montage mit „AußenkanteProfil“ an.
Bei nicht eindeutigen, baulichen Gegebenheiten reichen Sie
bitte eine entsprechende Skizze ein.
Duschplatz mit Sockel
Board mit Unterbau wird auf den Estrich aufgesetzt und verfliest. Sockelhöhe je nach Aufbauhöhe des Ablaufs.
Duschplatz mit flachem Sockel
Board / idealerweise Board mit Unterbau wird teilweise in der Aussparung versenkt, der Duschplatz „barrierearm“ verfliest.
Duschplatz bodeneben
Board / Board mit Unterbau wird komplett in der Aussparung versenkt, der Duschplatz bodeneben verfliest.
Duschplatz in/auf
Holzbalkendecke
auf Anfrage
Bodenbelag /
Belegemöglichkeiten
Grundsätzlich können alle Glasfliesen und keramischen Fliesen auf dem Kermi Duschplatz verlegt werden.
Andere Beläge wie PVC, Holz, usw. können nicht verlegt werden.
Bei 3 mm dickem Glasmosaik und bei 3,5 mm dicken keramischen Bodenfliesen muss die Fliesengröße
jeder einzelnen Fliese mindestens 20 mm x 20 mm (Länge x Breite) sein.
Bei Rollstuhlbelastung muss die Fliesengröße jeder einzelnen Fliese mindestens 50 mm x 50 mm (Länge x Breite) sein.
Beim Duschplatz bodeneben wird vor dem Verfliesen der Übergang Board – Wand und der Übergang
Board – Estrich z.B. mittels Kermi Dichtset abgedichtet.
Beim Duschplatz mit Sockel und Duschplatz mit flachem Sockel wird der Übergang Board – Wand, der
Übergang Board – Sockel, der komplette Sockel und der Übergang Sockel – Estrich abgedichtet.
