113,07 €*
Versandkosten: 5,90 €
Lieferzeit: 12–14 Tage
Bestellware kann nach Lieferzeit und Wareneingang abgeholt werden.
| Hersteller: | Ideal Standard |
|---|---|
| Hersteller-Kontaktdaten: Informationspflichten zur GPSR Produktsicherheitsverordnung | Ideal Standard GmbH Euskirchener Straße 80 53121 Bonn Deutschland T: +49 (0) 228 / 5 21 - 0 E: idealstandard.de@idealstandard.com |
| Produktnummer: (SKU) | ISB1920AA |
| Hersteller-Produktnummer: (MPN) | B1920AA |
| GTIN / EAN: | 3800861058977 |
| Höhe: | 174 mm |
| Gewicht: | 1,326 kg |

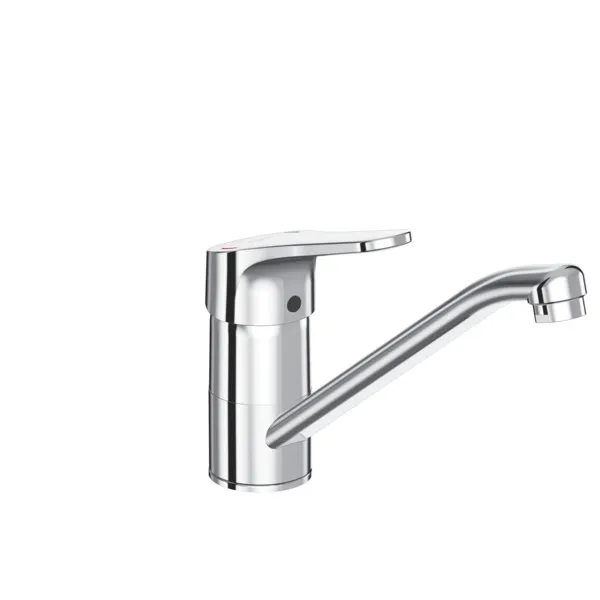

Produktinformationen "Küchenarmatur Ceraform, Ausladung 227mm, Chrom"

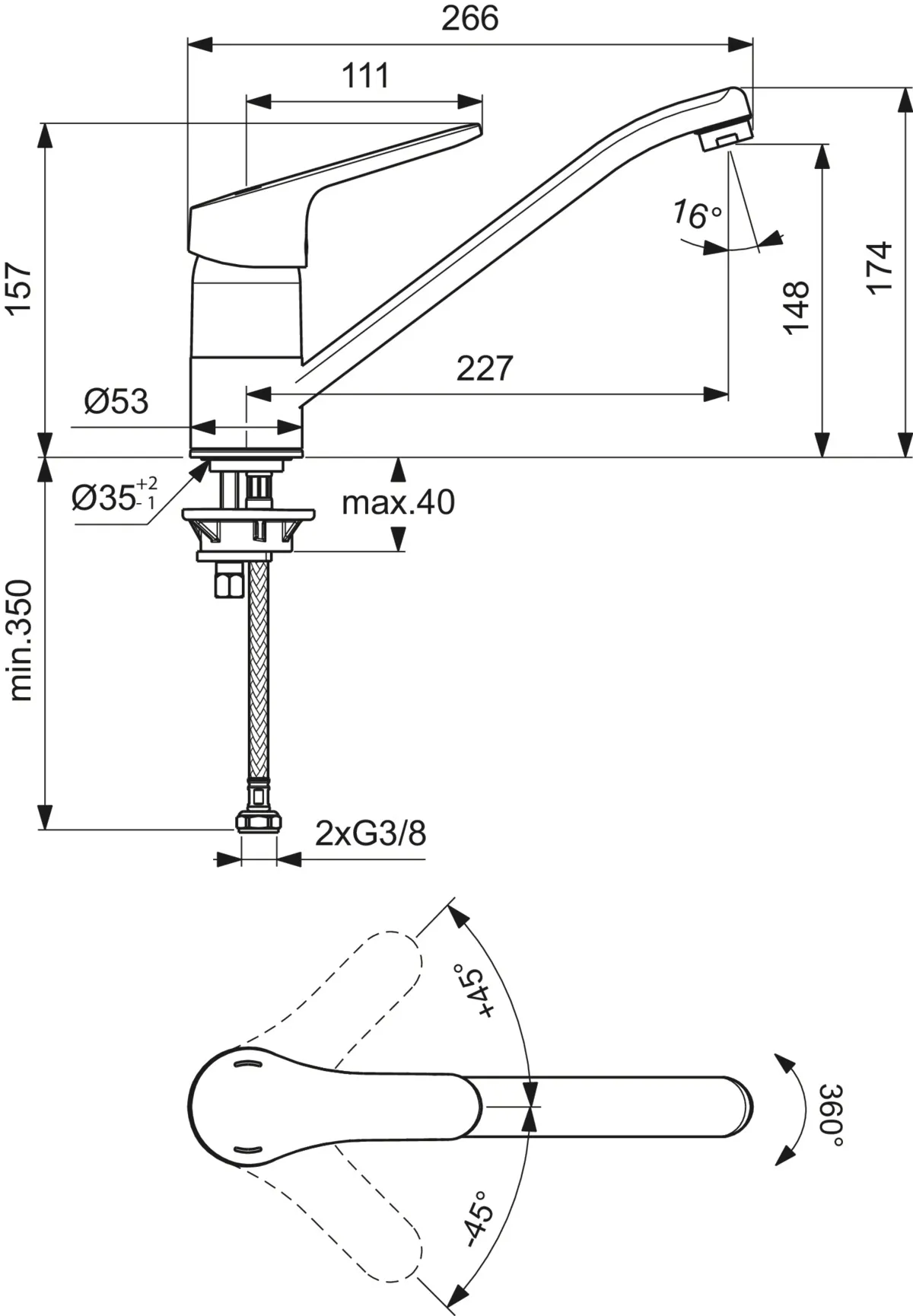

Serie: Ceraform | Hersteller: Ideal Standard | Artikel-Nr.: B1920AA Einhebel-Küchenarmatur DN 15 | Luftsprudler | Ausladung: 227 mm | Auslaufhöhe: 148 mm | Schwenkbereich Auslauf: 360° | Schnellmontagesystem Easy-Fix | 35 mm erforderlicher Hahnlochdurchmesser | Kartusche: ⌀ 40 mm | Kartusche mit keramischen Dichtscheiben | Kartuschenschwenkbereich: 90° | Kartuschenübersetzung aus Edelstahl | Heißwassertemperaturbegrenzer | Norm: DIN EN 248 | Lebensdauer: DIN EN 817 | Geräuschverhalten DIN 4109: Gruppe 1 | Gewicht: 1,326 kg | Außenmaße (BxTxH): 53x266x174 mm | Farbe / Oberfläche: Chrom
- Serie / Kollektion: Ceraform
- Modell: B1920AA
- Typ: Küchenarmatur
- Montage: Platte/Armaturenloch
- Durchflussmenge (max.): 9 l/min
- Auslaufhöhe (ca.): 148 mm
- Ausladung: 227 mm
- Ausführung: drehbar unten
- Griffe: eingriffig
- Geräuschklasse nach DIN-52 218: Gruppe I,
| Produkttyp: | Küchenarmatur |
|---|---|
| Serie / Kollektion: | Ceraform |
| Höhe: | 17,4 cm |
| Ausführung: | drehbar unten |
| Oberflächenveredelung: | ohne Oberflächenveredelung |
| Ausladung: | 227 mm |
| Auslaufhöhe (ca.): | 148 mm |
| Durchflussmenge (max.): | 9 l/min |
| Farbe: | Chrom |
| Geräuschklasse nach DIN-52 218: | Gruppe I, |
| Griffe: | eingriffig |
| Montage: | Platte/Armaturenloch |
Informationspflichten zur GPSR Produktsicherheitsverordnung
| Hersteller-Kontaktdaten | |
|---|---|
| Firmenbezeichnung: | Ideal Standard GmbH |
| Straße: | Euskirchener Straße 80 |
| PLZ / Stadt: | 53121 Bonn |
| Land: | Deutschland |
| Telefon: | +49 (0) 228 / 5 21 - 0 |
| E-Mail: | idealstandard.de@idealstandard.com |
Keine Downloads vorhanden.
