Vorwand-/Einbauelement für Toilette mit Spülkasten Delta (UP100) Betätigungsplatte Geberit UP100 „Delta35“ in

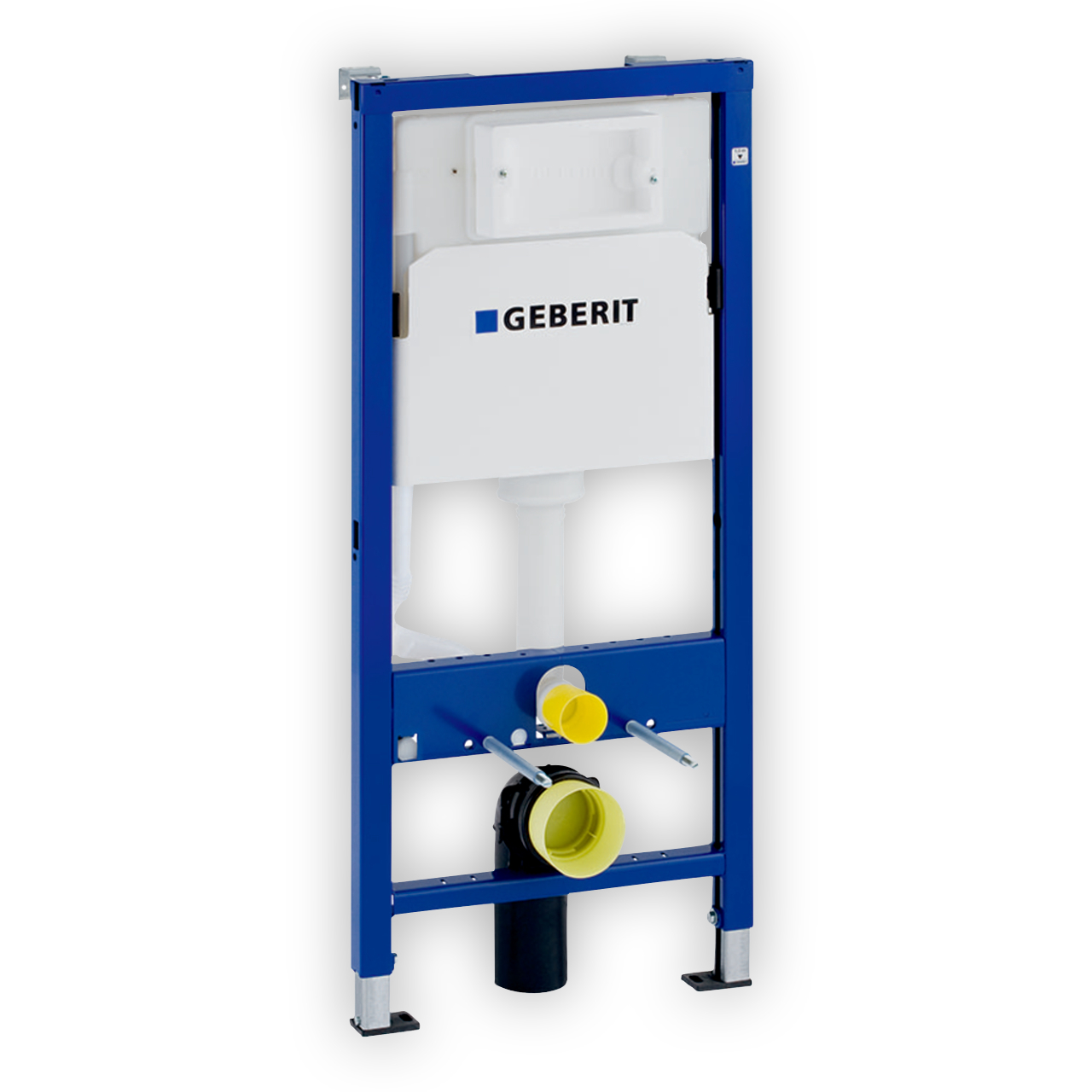

• Vorwand-/Einbauelement für Toilette mit Unterputz-Spülkasten Delta (UP100) „DuofixBasic“ 112 × 50 × 12 cm

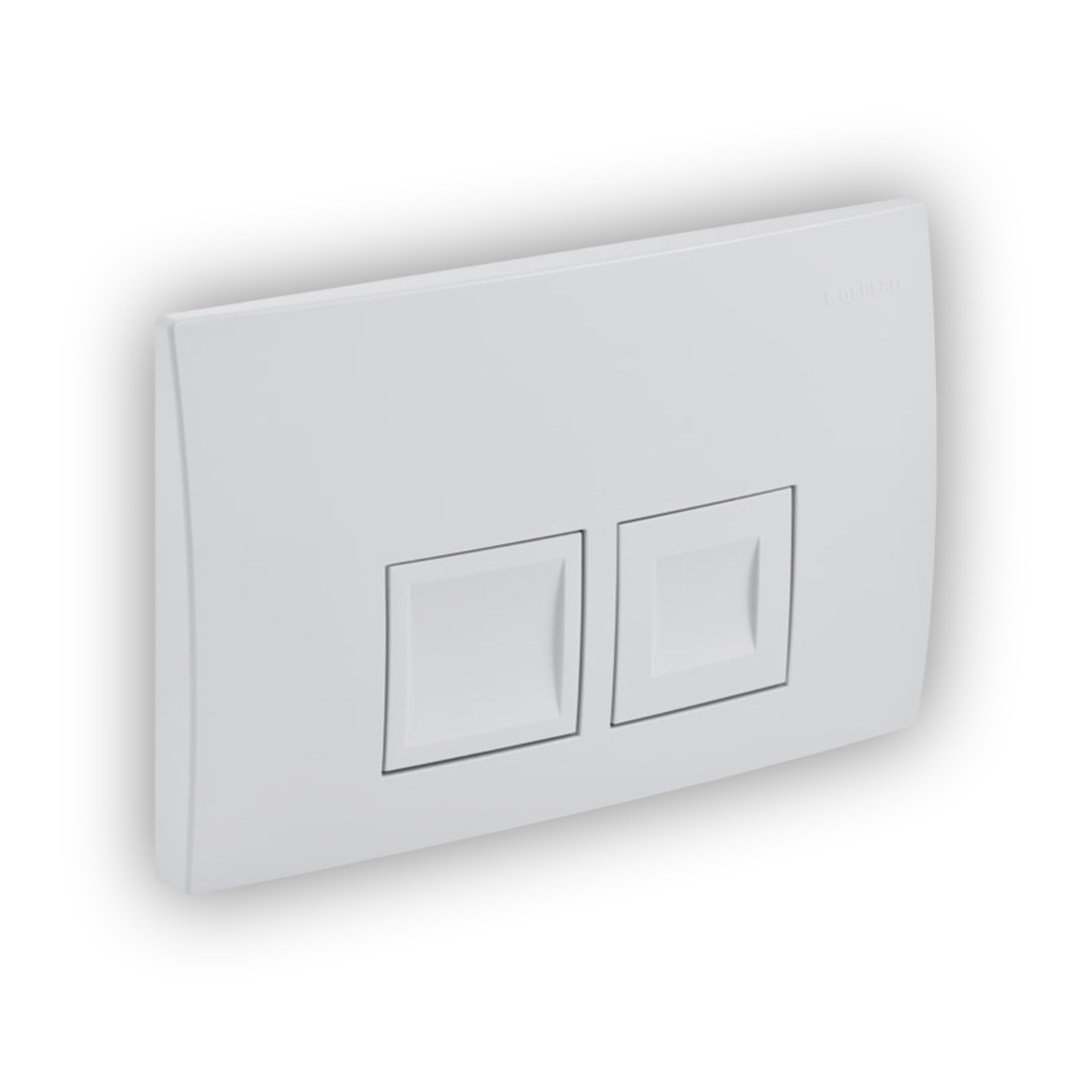

• Delta35 Betätigungsplatte für 2-Mengen-Spülung: weiß (Farbe: weiß alpin)

UP 100 Artikelnummer: 458103001

Verwendung

• Einbau in teil- oder raumhohe Vorwandinstallationen
• Einbau in raumhohe Installationswände
• Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11
• Wand-WCs mit Ausladung bis 62 cm
• Fußbodenaufbauten 0 - 20 cm

Eigenschaften

• Selbsttragender Rahmen pulverbeschichtet
• Rahmen oben offen
• Rahmen mit Bohrlöchern ⌀ 9 mm für Befestigung im Holzständerbau
• Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
• Rahmen vorbereitet für Abstützungen bei WC-Keramiken mit kleiner Auflagefläche
• Fußstützen verzinkt
• Fußstützen verstellbar 0 - 20 cm
• Fußplatten aus Kunststoff
• Fußplattentiefe passend zum Einbau in U-Profile UW 50 Anschlussbogen werkzeuglos montierbar
• UP-Spülkästen mit Betätigung von vorne
• UP-Spülkasten schwitzwassergedämmt
• Bei Werkseinstellung sofortiges Nachspülen möglich Wasseranschluss hinten oder oben mittig
• Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs
• Mit Befestigungsmöglichkeit für Elektroanschluss

technische Informationen

• Serie / Kollektion: DuofixBasic
• Typ: Vorwand-/Einbauelement für Toilette
• Wasserverbrauch: 3 l

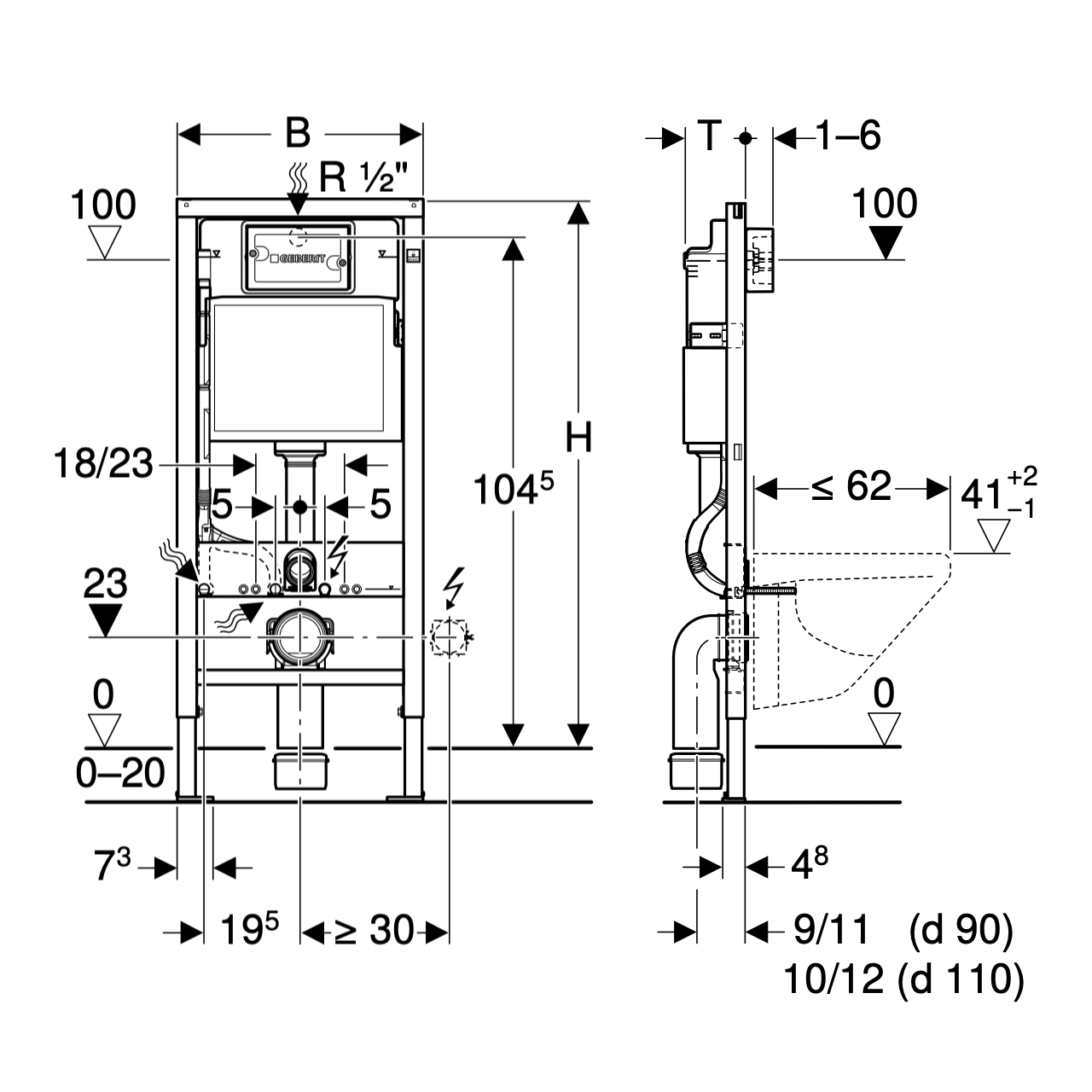

• Abmessungen:
  • Breite: 500 mm
  • Höhe: 1120 mm
  • Tiefe: 120 mm

• Passliste:
  • Betätigungsplatten der Delta-Serie

Lieferumfang

• Eckventil R ½″, MF-fähig, mit Adapterring
• Bauschutz für Serviceöffnung, aus Polystyrolschaum
• 2 Distanzbolzen
• 2 Wandanker
• Anschlussset für WC, ⌀ 90 mm
• Anschlussbogen 90° aus PE-HD, ⌀ 90 mm
• Übergangsmuffe aus PE-HD, ⌀ 90 / 110 mm
• 2 Schutzstopfen
• Traverse für Beplankungsauflage
• 2 Gewindestangen M12
• Befestigungsmaterial

Hersteller-Kontaktdaten:

Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
T: 07552 934-01
E: sales.de@geberit.com

• Zur Spülauslösung bei Geberit Delta UP-Spülkästen (UP 100)
• Betätigung von vorne

technische Informationen

• Serie / Kollektion: Delta35 (früher: Delta50)
• für 2-Mengen-Spülung
• Modell: 115.135.11.5
• Material: Kunststoff
• Typ: Betätigungsplatte
• Außenform: Rechteck
• Dieses Produkt ersetzt: 115135111

• Nicht geeignet für Geberit UP-Spülkästen bis Ende 2001, Geberit UP-Spülkästen DuofixPur, KombifixPur, Artline, Kappa, Omega, Sigma

Betätigungstasten:

• Form: Quadrat

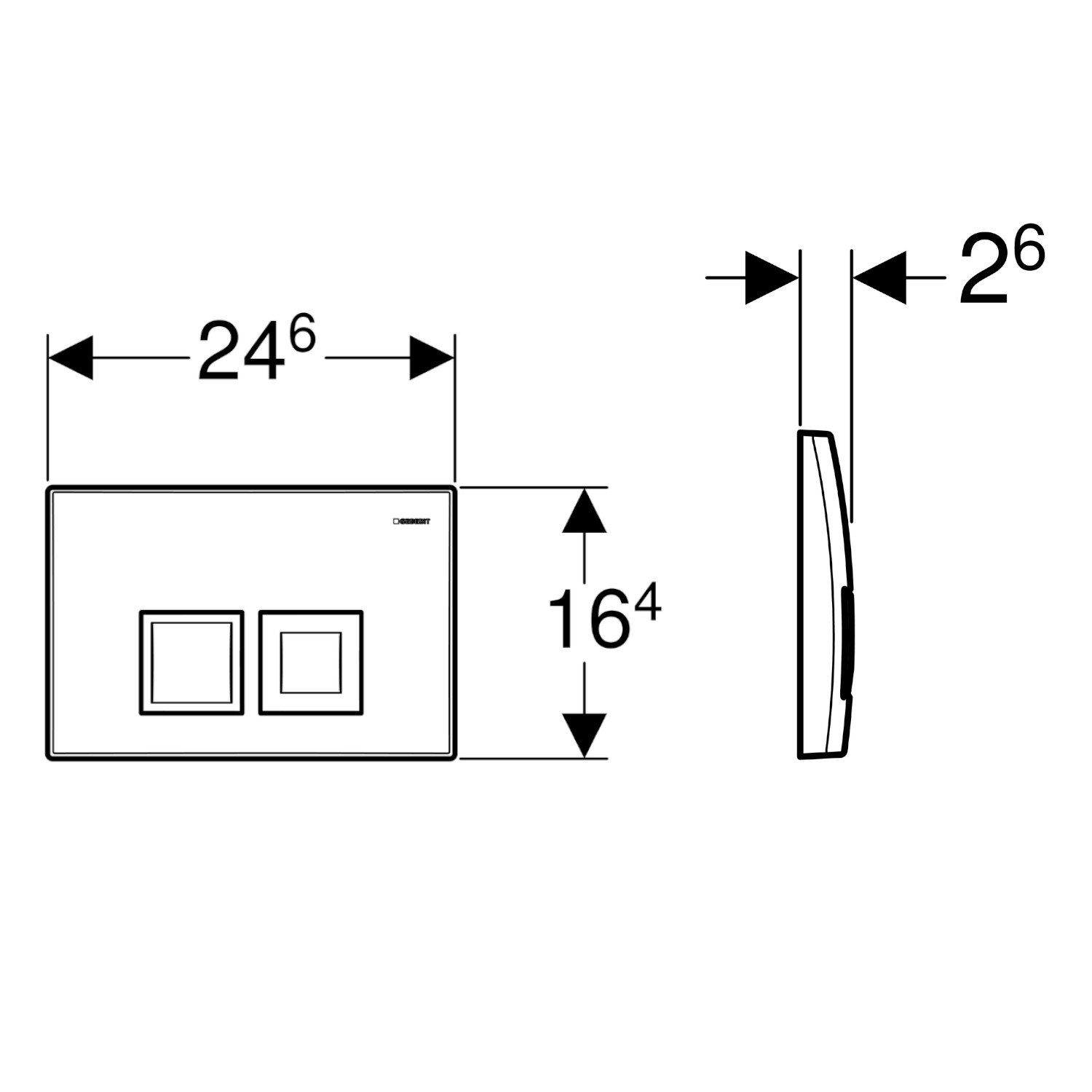

• Abmessungen:
  • Breite: 246 mm
  • Höhe: 164 mm
  • Tiefe: 25 mm

• Passliste:
  • für Delta UP-Spülkästen

Lieferumfang

• Befestigungsrahmen
• 2 Drückerstangen
• Befestigungsmaterial

Hersteller-Kontaktdaten:

Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
T: 07552 934-01
E: sales.de@geberit.com

• Vorwand-/Einbauelement für Toilette mit Unterputz-Spülkasten Delta (UP100) „DuofixBasic“ 112 × 50 × 12 cm
• Delta35 Betätigungsplatte für 2-Mengen-Spülung: weiß (Farbe: weiß alpin)
