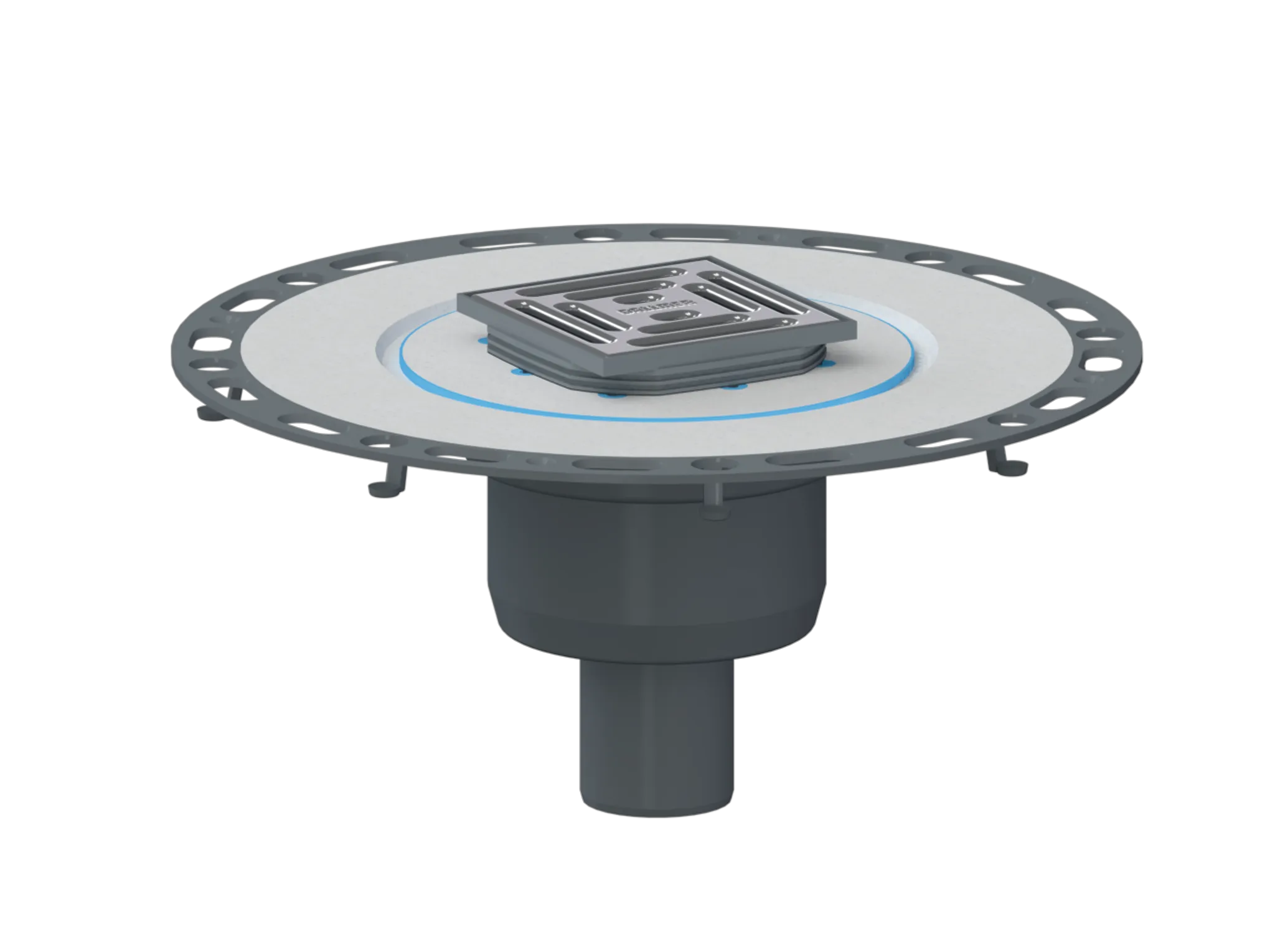

Dallmer Bodenablauf TistoPlan senkrecht K 10, DN 50, 100 x 100 mm

Dallmer Bodenablauf TistoPlan senkrecht K 10

Der Dallmer Bodenablauf TistoPlan senkrecht K 10 ist ein hochwertiges Ablaufsystem mit DN 50 und Maßen von 100 x 100 mm. Dieses System zeichnet sich durch seinen vlies-kaschierten Flansch aus, der einen sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534 ermöglicht.

Technische Merkmale

• Bodenablauf TistoPlan senkrecht
• Ausführung: DN 50 senkrecht
• Vlies-kaschierter Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534
• Tisto-Dichtmanschette - Geruchs- und Reinigungsverschluss, Sperrwasserhöhe 50 mm
• Bauschutzdeckel
• Höhenverstellbarer Aufsatz 100 x 100 mm mit Rahmen aus ABS und Rost aus Edelstahl 1.4301
• Material: Polypropylen, hochschlagfest, Rost aus Edelstahl 1.4301
• Belastungsklasse K 3 - 300 kg

Das Ablaufgehäuse besteht aus Polypropylen und ist mit einer integrierten Sekundärentwässerung ausgestattet. Der herausnehmbare Glocken-Geruchverschluss mit Sperrwasservorlage von 50 mm sowie der Bauschutzdeckel bieten zusätzlichen Komfort. Der Aufsatz ist in der Höhe von 6 bis 33 mm verstellbar.

Funktionen

• Bodenablauf mit 73 mm breitem Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534
• Flansch für hohen Haftverbund zu Abdichtungsstoffen auf der Oberseite vlieskaschiert, auf der Unterseite mit Estrichankern zur sicheren, dauerhaften Fixierung im Estrich
• Zusätzliche Verstärkung der Abdichtschicht durch Einbindung der mitgelieferten alkalibeständigen, nicht kapillaren, Riss überbrückenden Anschluss-Manschette in die Verbundabdichtung
• Anschluss-Manschette kompatibel zu allen Abdichtungsstoffen gemäß DIN 18534
• Ablaufstutzen: DN 50 senkrecht, Ablaufleistung: 1,34 l/s

• Serie / Kollektion: TistoPlan
• Modell: 513489

Abmessungen:

• Sondergröße: DN 50 mm
