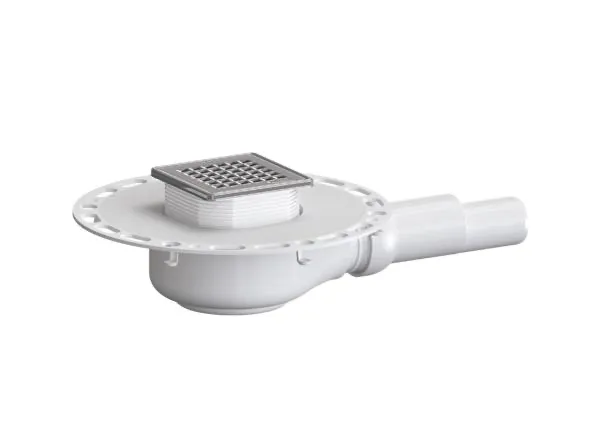

DALLMER Bodenablauf TistoPlan Quadra 10

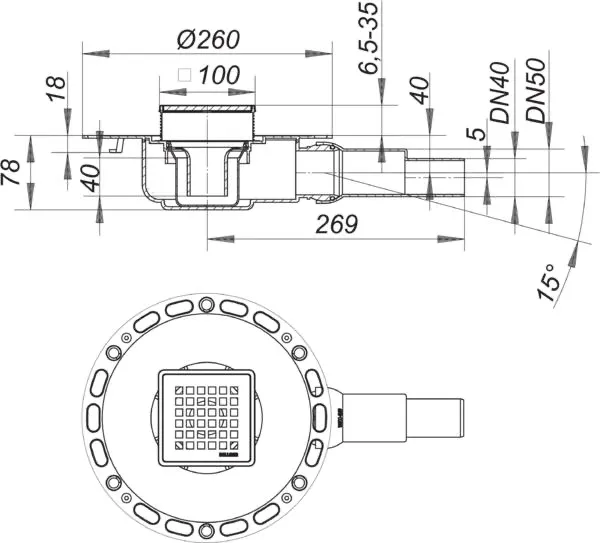

nach DIN EN 1253 (LGA-geprüft). Bodenablauf mit 73 mm breitem Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Flansch für hohen Haftverbund zu flüssigen Abdichtungsstoffen auf der Oberseite vlieskaschiert, auf der Unterseite mit Estrichankern zur sicheren, dauerhaften Fixierung im Estrich, zusätzliche Verstärkung der Abdichtschicht durch Einbindung der mitgelieferten alkalibeständigen, nicht kapillaren, Riss überbrückenden Anschluss-Manschette in die Verbundabdichtung. Anschluss-Manschette kompatibel zu allen flüssigen Abdichtungsstoffen gemäß DIN 18534. Ablaufgehäuse aus Polypropylen, mit integrierter Sekundärentwässerung, herausnehmbarem zweiteiligem Geruchverschluss mit 40 mm Sperrwasserhöhe, Bauschutzdeckel und 7-35 mm höhenverstellbarem Aufsatz mit Rahmen aus Edelstahl 1.4301, 100 × 100 mm. Design-Rost Quadra: Edelstahl 1.4301, Belastungsklasse K 3 (300 kg ). Ablaufstutzen: DN 40/DN 50 seitlich, mit Kugelgelenk 0-15° verstellbar. Ablaufleistung: 0,6 l/s.

• Serie / Kollektion: TistoPlan
• Modell: 514301

Abmessungen:

• Sondergröße: DN 40 mm
