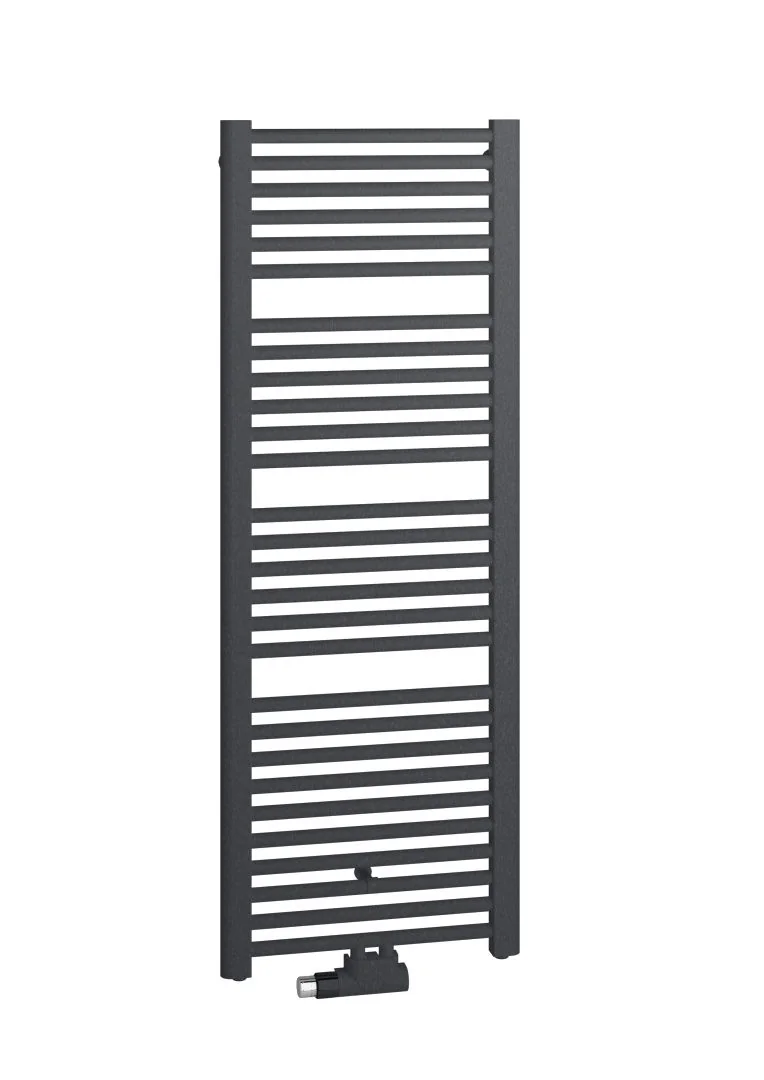

Kermi Heizkörper „Basic®-50“ 52,4 × 177 cm in Anthracite Grey

• Designheizkörper mit waagrechten Rundrohren ⌀ 24 mm
• senkrechte Sammelrohre 50 × 35 mm als D-Profil
• ohne sichtbare Schweißnähte
• zwischen den Rohrblöcken Abstände zur Handtuchaufhängun
• die Bauausführung entspricht den ehemaligen BAGUV-Richtlinien
• ausgezeichnet mit dem RAL-Gütezeichen
• Standardfarbe weiß (RAL 9016)¹
• Standardbetriebsart: Warmwasserbetrieb²
• wahlweise Anschluss seitlich oder mittig
• Heizkörper in 4 Bauhöhen und in 5 Breitenmaßen erhältlich

Befestigung:

• erfolgt an der Rückseite der D-Profile
• Ausrichtung horizontal, vertikal und im Wandabstand möglich
• von vorne nicht sichtbar

Hinweise:

• ¹gegen Aufpreis Heizkörper-Farbkonzept möglich, sowie in Chrom lieferbar
• ²Elektro-Zusatzbetrieb möglich, Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar
• Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen
• Abstand Unterkante Heizkörper zu Boden min. 150 mm

Zusatzhinweis für Heizkörper in Chrom:

• Ausführung verchromt, ungeeignet in Räumen mit aggressiver/feuchter Atmosphäre
• Badezimmer, Küchen usw. sowie Plätze außerhalb des Sprühbereiches von Duschen, Toiletten,... zählen nicht als Räume mit aggressiver/feuchter Atmosphäre
• Bitte beachten Sie, dass die Oberflächentemperatur von verchromten Heizkörpern deutlich höher empfunden wird als bei lackierten Heizkörpern

Technische Daten:

• Abmessungen H/T/L: 1770 × 35 × 524 mm
• Zuordnung E-Patrone: 800 W
• geprüft nach DIN EN 442
• Anschlüsse 2 × G 1/2″ Innengewinde mittig nach unten
• Entlüftung: G 1/4″ nach hinten, links
• Nabenabstand: 50 mm Mittenanschluss
• Vorlauf links oder rechts
• Betriebsdruck: max. 10 bar
• Prüfdruck: 13 bar
• Medium: Heißwasser: bis 110 °C

oder auch möglich:

• Anschlüsse seitlich 2 × G 1/2‘‘ Innengewinde nach unten
• Nabenabstand (baulängenabhängig): 460 mm
• Vorlauf links oder rechts
• Für Einrohr-Betrieb geeignet

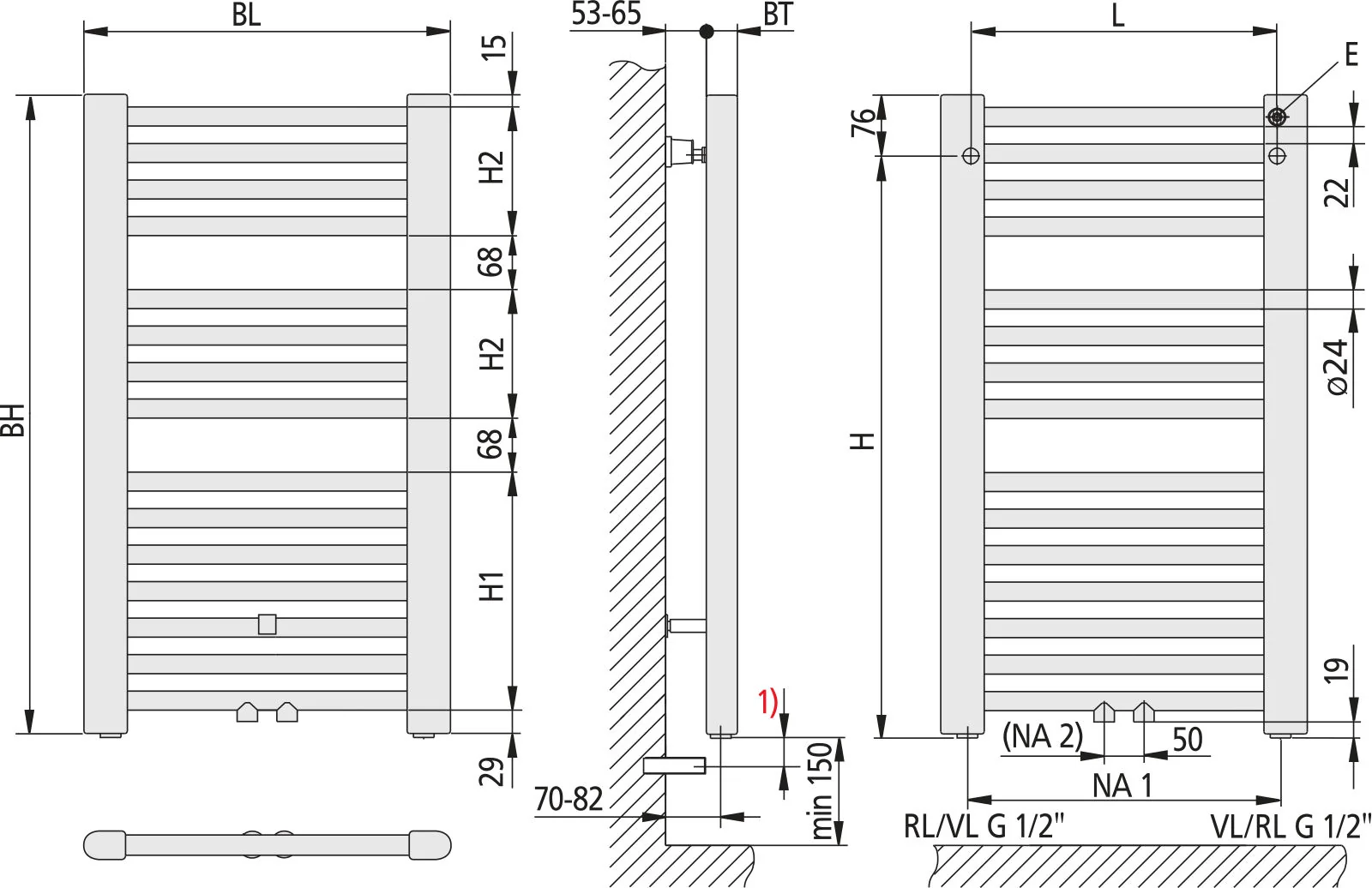

Legende zur Maßzeichnung:

• H: 1699 mm
• L: 469 mm

Wärmeleistung:

• EN 442: 880 W
• 70/55/20: 715 W
• 55/45/20: 468 W
• 70/55/24: 632 W
• 55/45/24: 392 W

Lieferumfang:

• Heizkörper in Zweischichtlackierung gem. DIN 55900 (Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb)
• Befestigungsset (entspricht der VDI 6036, Anforderungsklasse I und II Anforderungsklasse III auf Anfrage möglich)
• Sichtteile des Zubehörs in Heizkörperfarbe

• Serie / Kollektion: Basic®-50
• Modell: E001M
• Material: Stahl
• Typ: Heizkörper
• Betriebsdruck (max.): 10 bar
• Heizkörperexponent: 1,2206
• empfohlener Heizstab: 800 W

Wärmeleistung in Watt:

• 75/65/20: 880 W (EN 442)
• 70/55/24: 632 W
• 70/55/20: 715 W
• 55/45/24: 392 W
• 55/45/20: 468 W

• Abmessungen:
  • Breite: 524 mm
  • Höhe: 1770 mm
  • Tiefe: 35 mm
